Proline Promass K 10 HART
10
mm
(0.4
3 (0.12)
1.
2.
5
Maßeinheit mm (in)
Endress+Hauser

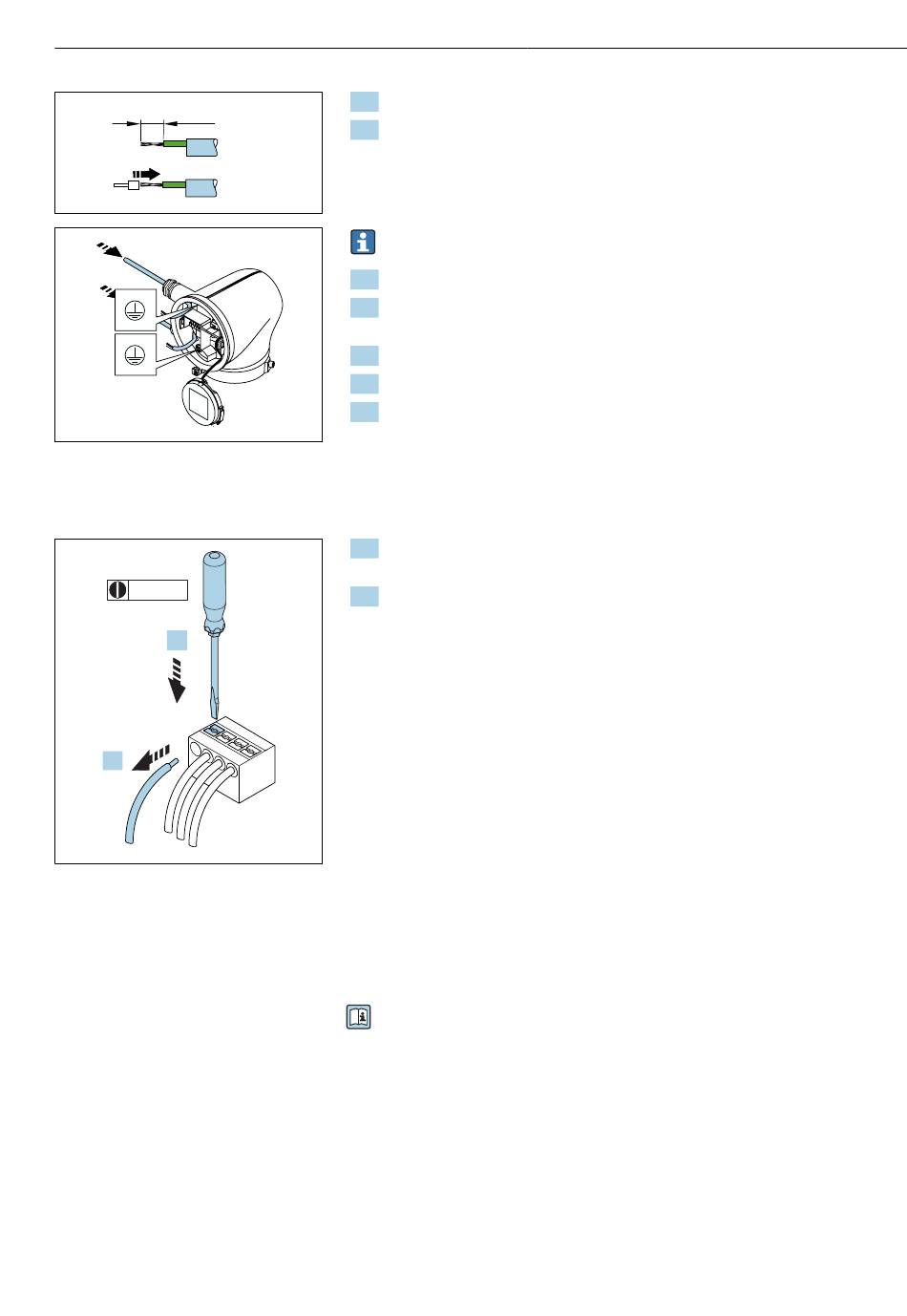

10. Kabel und Kabelenden abisolieren.
in
)
11. Aderendhülsen über die Litzen stülpen und verpressen.
A0041357
Die Klemmenbelegung ist auf einem Aufkleber dokumentiert.
12. Schutzleiter (PE) an innerer Erdungsklemme anschließen.
13. Energieversorgungskabel und Signalkabel gemäß der Klemmenbelegung
anschließen.
14. Kabelschirme an innerer Erdungsklemme anschließen.
15. Kabelverschraubungen festdrehen.
16. Zusammenbau in umgekehrter Reihenfolge durchführen.
A0041358
Kabel entfernen
1. Mit Schlitzschraubendreher auf den Schlitz zwischen beiden Klemmenlö-
chern drücken und halten.
2. Kabelende aus der Klemme ziehen.
A0029598
Potenzialausgleich sicherstellen
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der
Ex-Dokumentation (XA) beachten.
Elektrischer Anschluss
37
