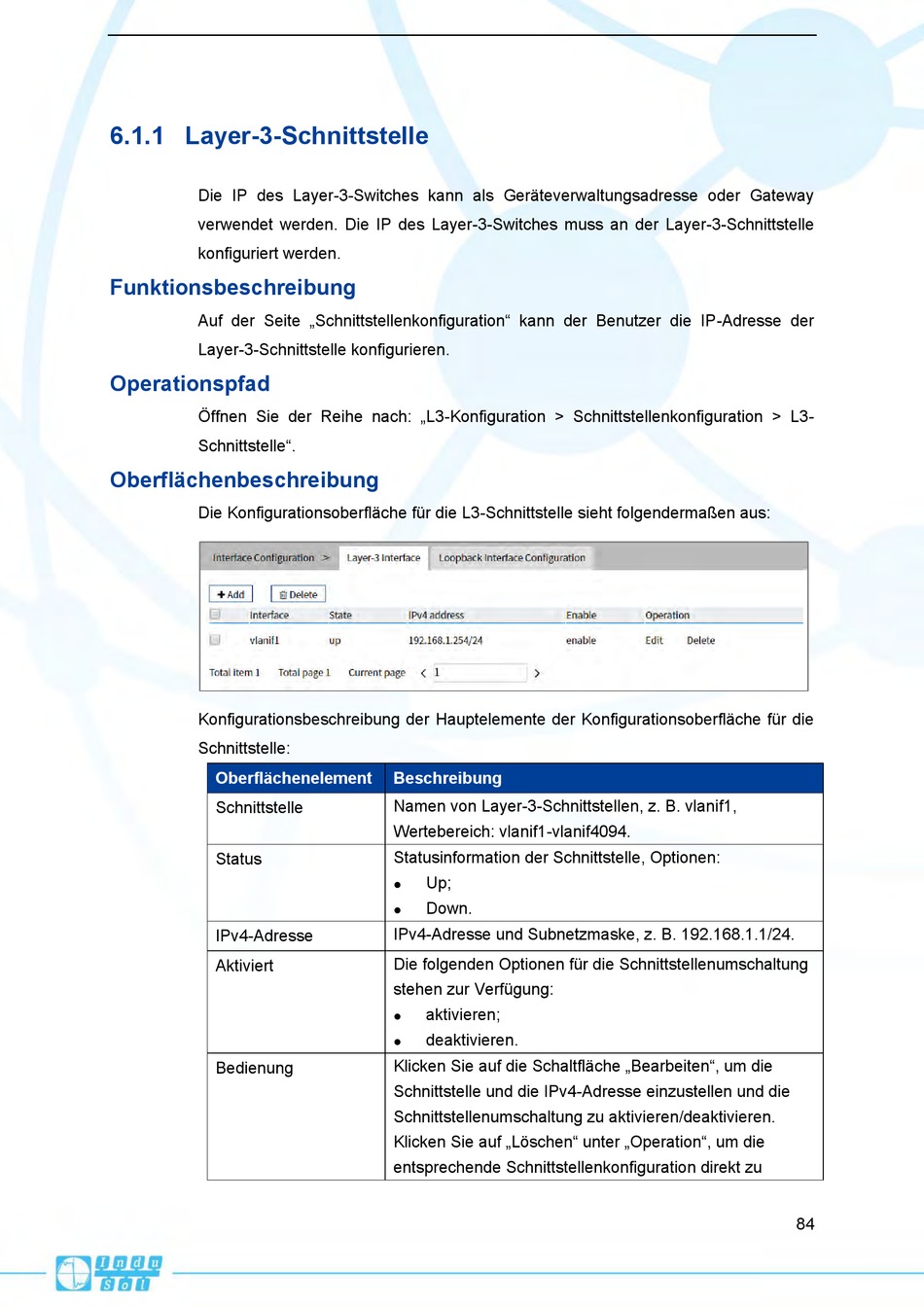

6.1.1 Layer-3-Schnittstelle
Die IP des Layer-3-Switches kann als Geräteverwaltungsadresse oder Gateway
verwendet werden. Die IP des Layer-3-Switches muss an der Layer-3-Schnittstelle
konfiguriert werden.
Funktionsbeschreibung
Auf der Seite „Schnittstellenkonfiguration" kann der Benutzer die IP-Adresse der
Layer-3-Schnittstelle konfigurieren.
Operationspfad
Öffnen Sie der Reihe nach: „L3-Konfiguration > Schnittstellenkonfiguration > L3-
Schnittstelle".
Oberflächenbeschreibung
Die Konfigurationsoberfläche für die L3-Schnittstelle sieht folgendermaßen aus:
Konfigurationsbeschreibung der Hauptelemente der Konfigurationsoberfläche für die
Schnittstelle:
Oberflächenelement
Schnittstelle
Status
IPv4-Adresse
Aktiviert
Bedienung
Beschreibung
Namen von Layer-3-Schnittstellen, z. B. vlanif1,
Wertebereich: vlanif1-vlanif4094.
Statusinformation der Schnittstelle, Optionen:
Up;
Down.
IPv4-Adresse und Subnetzmaske, z. B. 192.168.1.1/24.
Die folgenden Optionen für die Schnittstellenumschaltung
stehen zur Verfügung:
aktivieren;
deaktivieren.
Klicken Sie auf die Schaltfläche „Bearbeiten", um die
Schnittstelle und die IPv4-Adresse einzustellen und die
Schnittstellenumschaltung zu aktivieren/deaktivieren.
Klicken Sie auf „Löschen" unter „Operation", um die
entsprechende Schnittstellenkonfiguration direkt zu
84
