Oberflächenelement
Konfigurationskosten
Rolle
Status

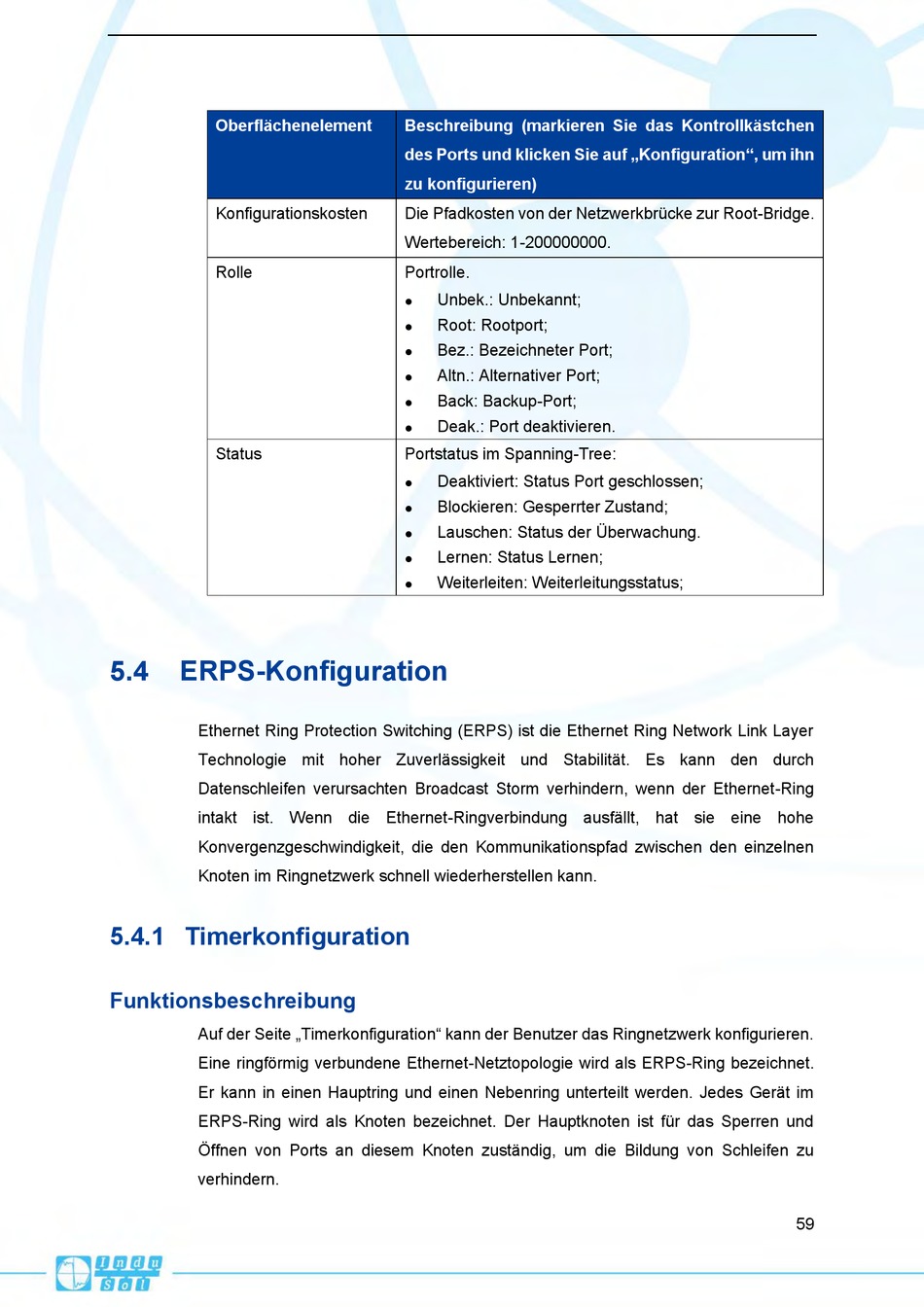

5.4
ERPS-Konfiguration
Ethernet Ring Protection Switching (ERPS) ist die Ethernet Ring Network Link Layer
Technologie mit hoher Zuverlässigkeit und Stabilität. Es kann den durch
Datenschleifen verursachten Broadcast Storm verhindern, wenn der Ethernet-Ring
intakt ist. Wenn die Ethernet-Ringverbindung ausfällt, hat sie eine hohe
Konvergenzgeschwindigkeit, die den Kommunikationspfad zwischen den einzelnen
Knoten im Ringnetzwerk schnell wiederherstellen kann.
5.4.1 Timerkonfiguration
Funktionsbeschreibung
Auf der Seite „Timerkonfiguration" kann der Benutzer das Ringnetzwerk konfigurieren.
Eine ringförmig verbundene Ethernet-Netztopologie wird als ERPS-Ring bezeichnet.
Er kann in einen Hauptring und einen Nebenring unterteilt werden. Jedes Gerät im
ERPS-Ring wird als Knoten bezeichnet. Der Hauptknoten ist für das Sperren und
Öffnen von Ports an diesem Knoten zuständig, um die Bildung von Schleifen zu
verhindern.
Beschreibung (markieren Sie das Kontrollkästchen
des Ports und klicken Sie auf „Konfiguration", um ihn
zu konfigurieren)
Die Pfadkosten von der Netzwerkbrücke zur Root-Bridge.
Wertebereich: 1-200000000.
Portrolle.
Unbek.: Unbekannt;
Root: Rootport;
Bez.: Bezeichneter Port;
Altn.: Alternativer Port;
Back: Backup-Port;
Deak.: Port deaktivieren.
Portstatus im Spanning-Tree:
Deaktiviert: Status Port geschlossen;
Blockieren: Gesperrter Zustand;
Lauschen: Status der Überwachung.
Lernen: Status Lernen;
Weiterleiten: Weiterleitungsstatus;
59
