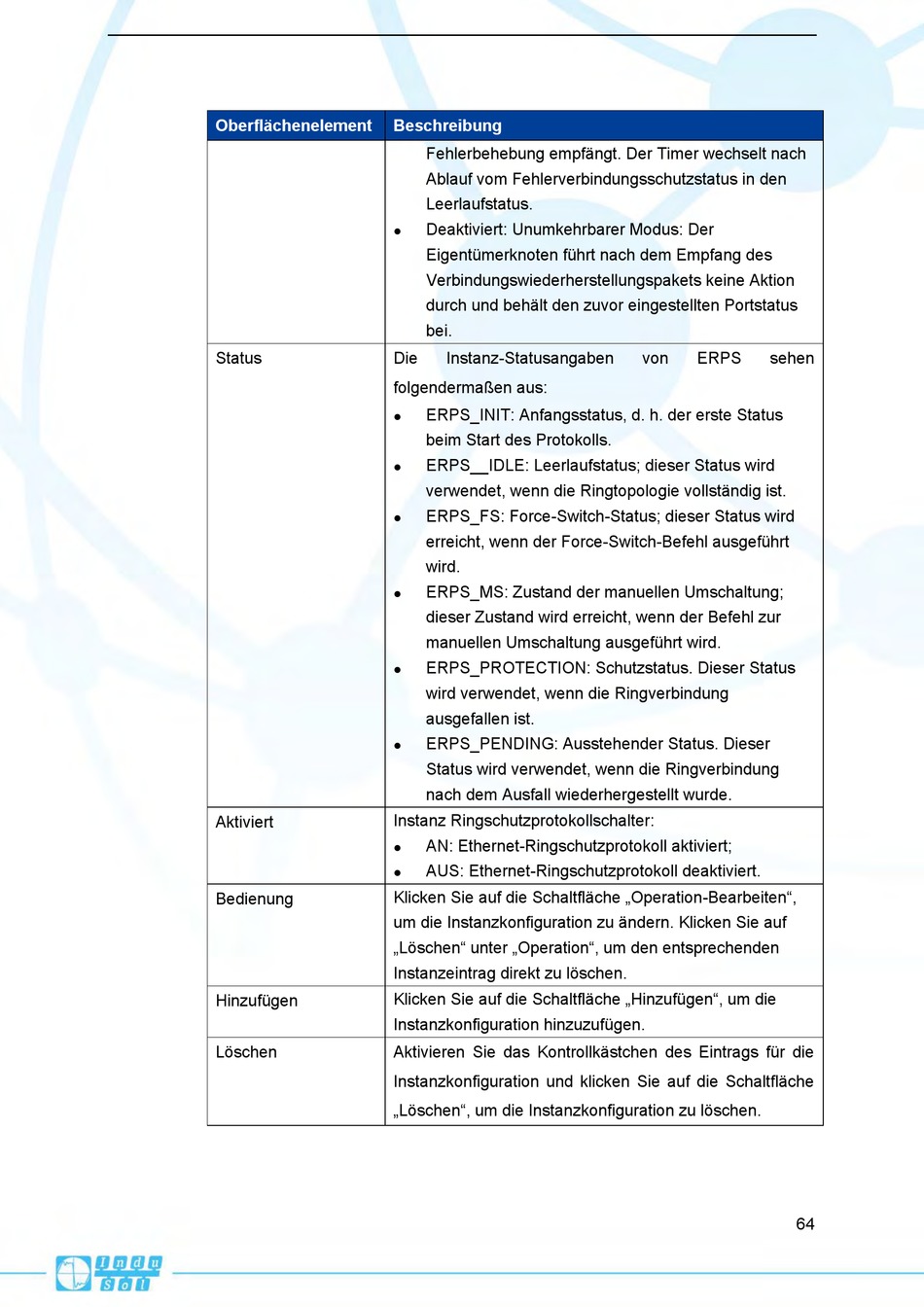

Oberflächenelement
Status
Aktiviert
Bedienung
Hinzufügen
Löschen
Beschreibung
Fehlerbehebung empfängt. Der Timer wechselt nach
Ablauf vom Fehlerverbindungsschutzstatus in den
Leerlaufstatus.
Deaktiviert: Unumkehrbarer Modus: Der
Eigentümerknoten führt nach dem Empfang des
Verbindungswiederherstellungspakets keine Aktion
durch und behält den zuvor eingestellten Portstatus
bei.
Die
Instanz-Statusangaben
folgendermaßen aus:
ERPS_INIT: Anfangsstatus, d. h. der erste Status
beim Start des Protokolls.
ERPS__IDLE: Leerlaufstatus; dieser Status wird
verwendet, wenn die Ringtopologie vollständig ist.
ERPS_FS: Force-Switch-Status; dieser Status wird
erreicht, wenn der Force-Switch-Befehl ausgeführt
wird.
ERPS_MS: Zustand der manuellen Umschaltung;
dieser Zustand wird erreicht, wenn der Befehl zur
manuellen Umschaltung ausgeführt wird.
ERPS_PROTECTION: Schutzstatus. Dieser Status
wird verwendet, wenn die Ringverbindung
ausgefallen ist.
ERPS_PENDING: Ausstehender Status. Dieser
Status wird verwendet, wenn die Ringverbindung
nach dem Ausfall wiederhergestellt wurde.
Instanz Ringschutzprotokollschalter:
AN: Ethernet-Ringschutzprotokoll aktiviert;
AUS: Ethernet-Ringschutzprotokoll deaktiviert.
Klicken Sie auf die Schaltfläche „Operation-Bearbeiten",
um die Instanzkonfiguration zu ändern. Klicken Sie auf
„Löschen" unter „Operation", um den entsprechenden
Instanzeintrag direkt zu löschen.
Klicken Sie auf die Schaltfläche „Hinzufügen", um die
Instanzkonfiguration hinzuzufügen.
Aktivieren Sie das Kontrollkästchen des Eintrags für die
Instanzkonfiguration und klicken Sie auf die Schaltfläche
„Löschen", um die Instanzkonfiguration zu löschen.
von
ERPS
sehen
64
