ist 1;
Verwenden Sie die Methode der Einzelringkonfiguration, um Port 7 und Port 8 mit NO
zu konfigurieren. 105, 106, 107 und 108 Switches als Ringports und die Ringgruppe 2;
Verwenden Sie ein Netzwerkkabel, um die Ringgruppe 1 zu verbinden;
Verwenden Sie ein Netzwerkkabel, um die Ringgruppe 2 zu verbinden;
Durchsuchen
Sie
die
Abbildung
der
Topologiestruktur
über
die
Netzmanagementsoftware;
Seit NO. 105-Geräte gehören zu zwei Ringgruppen. Die Netzwerk-IDs der beiden
Ringgruppen dürfen nicht identisch sein.
Koppelungsringkonfiguration

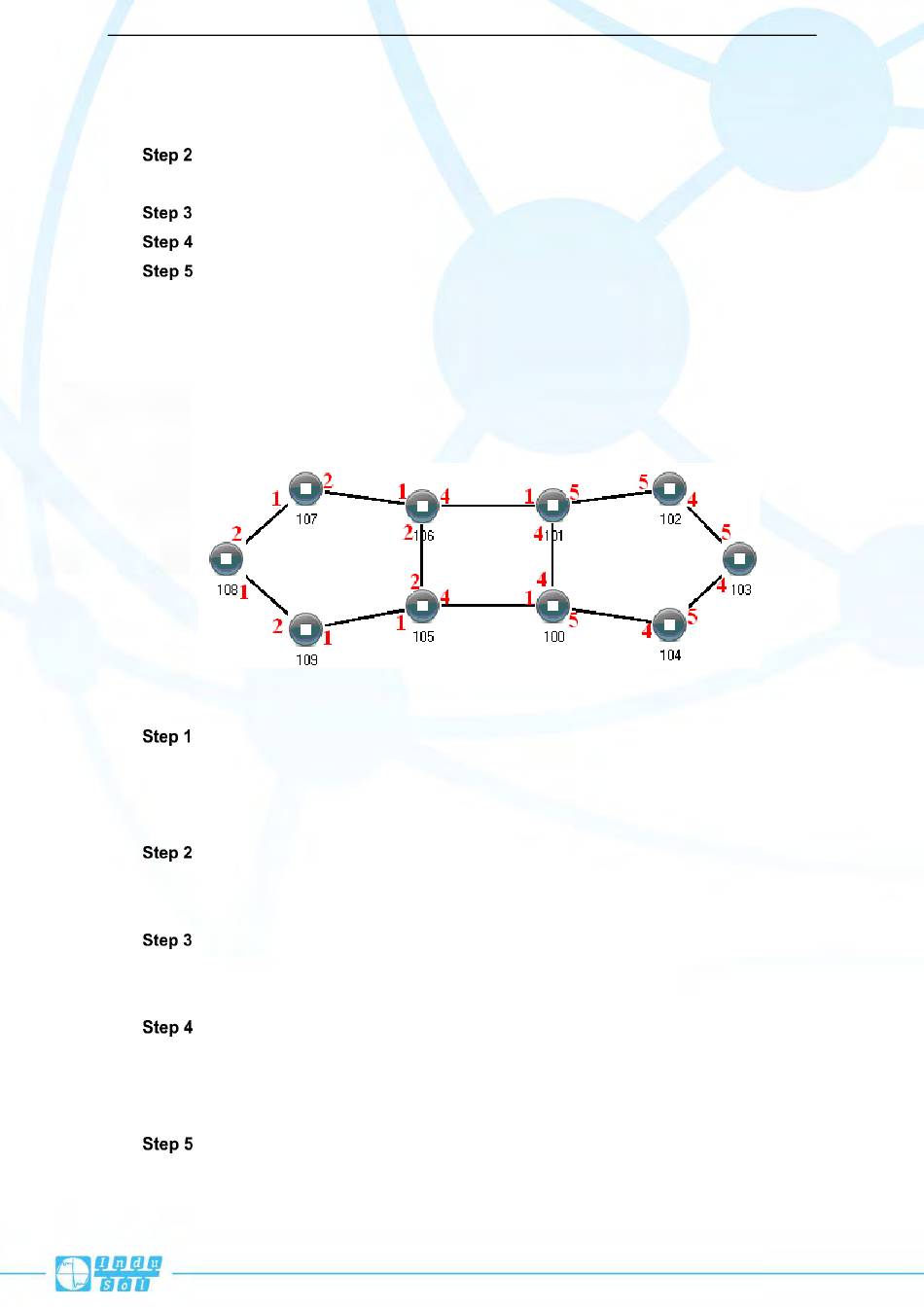

Das Grundgerüst des Koppelungsrings ist in der Abbildung dargestellt:
Funktionsweise:
Aktivieren Sie die Ringnetzwerkgruppen 1 und 2: (Hello_time kann deaktiviert werden,
aber die Zeit kann nicht so eingestellt werden, dass Hello-Pakete zu schnell gesendet
werden, da dies sonst die CPU-Verarbeitungsgeschwindigkeit stark beeinträchtigen
würde);
Stellen Sie den Ringport auf NO. 105, 106 Geräteringgruppe auf Port 1 und Port 2,
Netzkennung auf 1, Ringtyp auf Einfach; Koppelungsport der Ringgruppe 2 auf Port 4,
Konsolenport auf 2, Ringkennung auf 3, Ringtyp auf Koppelung.
Stellen Sie den Ringport auf NO. 100, 101 Geräteringgruppe 1 auf Port 4 und Port 5,
Netzkennung auf 2, Ringtyp auf Einfach; Koppelungsport der Ringgruppe 2 auf Port 1,
Konsolenport auf Port 4, Ringkennung auf 3, Ringtyp auf Koppelung.
Stellen Sie den Ringport auf NO. 107, 108 und 109 Geräteringgruppe 1 auf Port 1 und
Port 2, Netzkennung auf 1, Ringtyp auf Einfach; Stellen Sie den Ringport auf NO. 102,
103 und 104 Geräteringgruppe 1 an Port 4 und Port 5, Netzkennung an 2, Ringtyp an
Einzeln.
Verbinden Sie den Port 4 und den Port 5 von fünf Geräten mit NO. 100-104 erneut auf
den einzigen Ring, adoptieren Netzwerkkabel, um den Port 1 und Port 2 von vier
