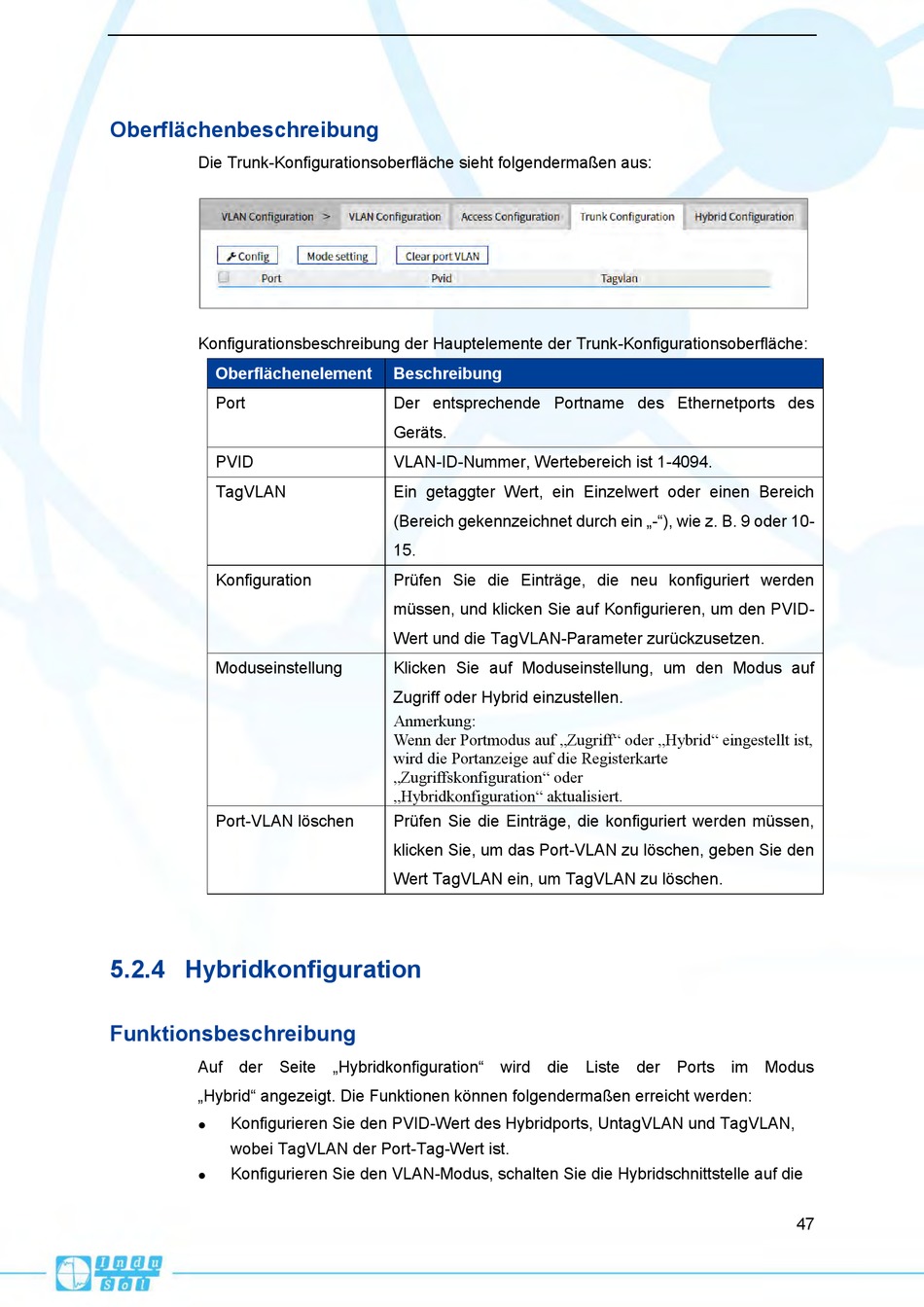

Oberflächenbeschreibung
Die Trunk-Konfigurationsoberfläche sieht folgendermaßen aus:
Konfigurationsbeschreibung der Hauptelemente der Trunk-Konfigurationsoberfläche:
Oberflächenelement
Port
PVID
TagVLAN
Konfiguration
Moduseinstellung
Port-VLAN löschen
5.2.4 Hybridkonfiguration
Funktionsbeschreibung
Auf der Seite „Hybridkonfiguration" wird die Liste der Ports im Modus
„Hybrid" angezeigt. Die Funktionen können folgendermaßen erreicht werden:
Konfigurieren Sie den PVID-Wert des Hybridports, UntagVLAN und TagVLAN,
wobei TagVLAN der Port-Tag-Wert ist.
Konfigurieren Sie den VLAN-Modus, schalten Sie die Hybridschnittstelle auf die
Beschreibung
Der entsprechende Portname des Ethernetports des
Geräts.
VLAN-ID-Nummer, Wertebereich ist 1-4094.
Ein getaggter Wert, ein Einzelwert oder einen Bereich
(Bereich gekennzeichnet durch ein „-"), wie z. B. 9 oder 10-
15.
Prüfen Sie die Einträge, die neu konfiguriert werden
müssen, und klicken Sie auf Konfigurieren, um den PVID-
Wert und die TagVLAN-Parameter zurückzusetzen.
Klicken Sie auf Moduseinstellung, um den Modus auf
Zugriff oder Hybrid einzustellen.
Anmerkung:
Wenn der Portmodus auf „Zugriff" oder „Hybrid" eingestellt ist,
wird die Portanzeige auf die Registerkarte
„Zugriffskonfiguration" oder
„Hybridkonfiguration" aktualisiert.
Prüfen Sie die Einträge, die konfiguriert werden müssen,
klicken Sie, um das Port-VLAN zu löschen, geben Sie den
Wert TagVLAN ein, um TagVLAN zu löschen.
47
