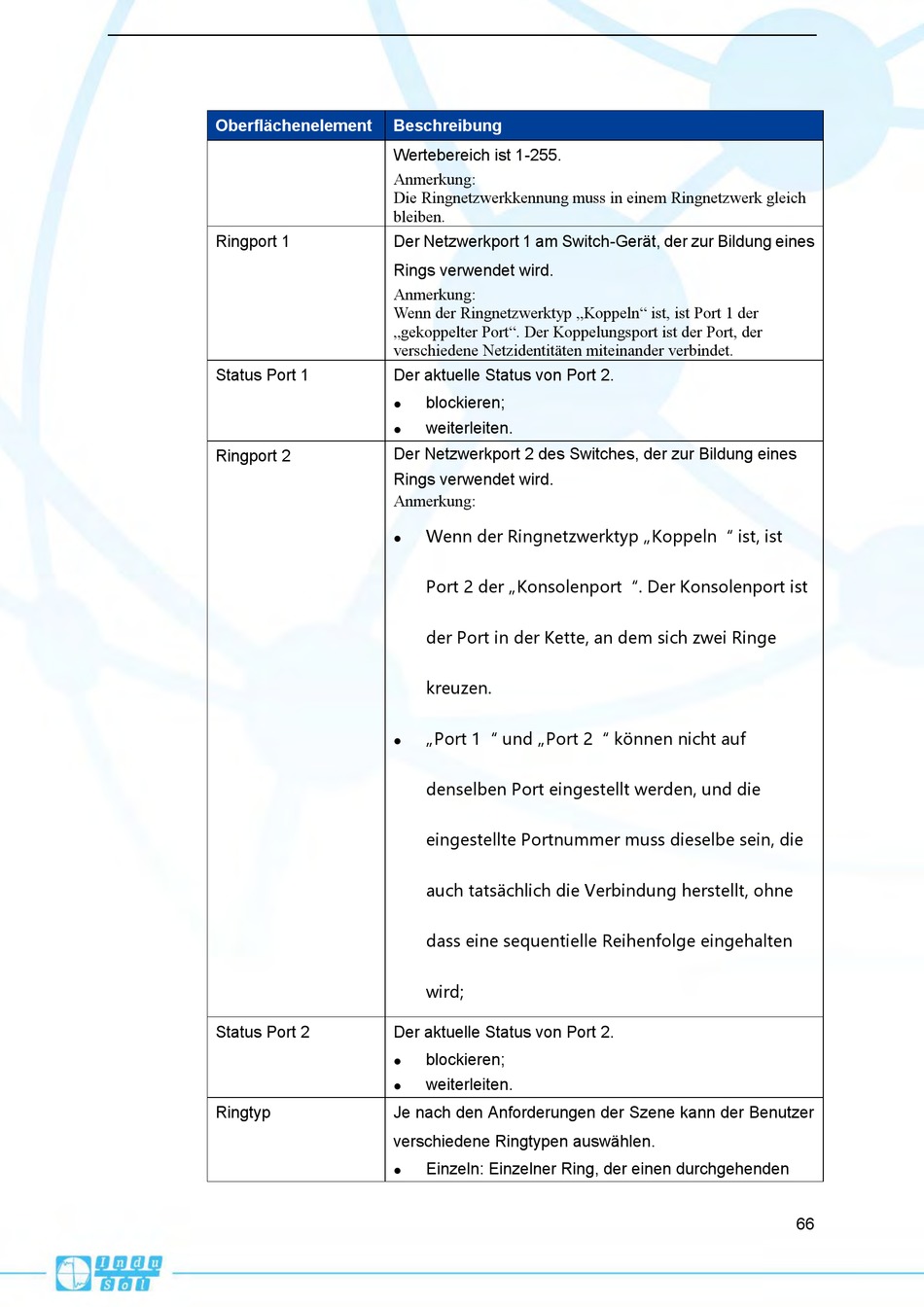

Indu-Sol PROmesh P28R Bedienungsanleitung Seite 73

Oberflächenelement
Ringport 1
Status Port 1
Ringport 2
Status Port 2
Ringtyp
Beschreibung
Wertebereich ist 1-255.
Anmerkung:
Die Ringnetzwerkkennung muss in einem Ringnetzwerk gleich
bleiben.
Der Netzwerkport 1 am Switch-Gerät, der zur Bildung eines
Rings verwendet wird.
Anmerkung:
Wenn der Ringnetzwerktyp „Koppeln" ist, ist Port 1 der
„gekoppelter Port". Der Koppelungsport ist der Port, der
verschiedene Netzidentitäten miteinander verbindet.
Der aktuelle Status von Port 2.
blockieren;

weiterleiten.

Der Netzwerkport 2 des Switches, der zur Bildung eines
Rings verwendet wird.
Anmerkung:
Wenn der Ringnetzwerktyp „Koppeln" ist, ist

Port 2 der „Konsolenport". Der Konsolenport ist
der Port in der Kette, an dem sich zwei Ringe
kreuzen.
„Port 1" und „Port 2" können nicht auf

denselben Port eingestellt werden, und die
eingestellte Portnummer muss dieselbe sein, die
auch tatsächlich die Verbindung herstellt, ohne
dass eine sequentielle Reihenfolge eingehalten
wird;
Der aktuelle Status von Port 2.
blockieren;

weiterleiten.

Je nach den Anforderungen der Szene kann der Benutzer
verschiedene Ringtypen auswählen.
Einzeln: Einzelner Ring, der einen durchgehenden

66
