Konfigurationsbeschreibung

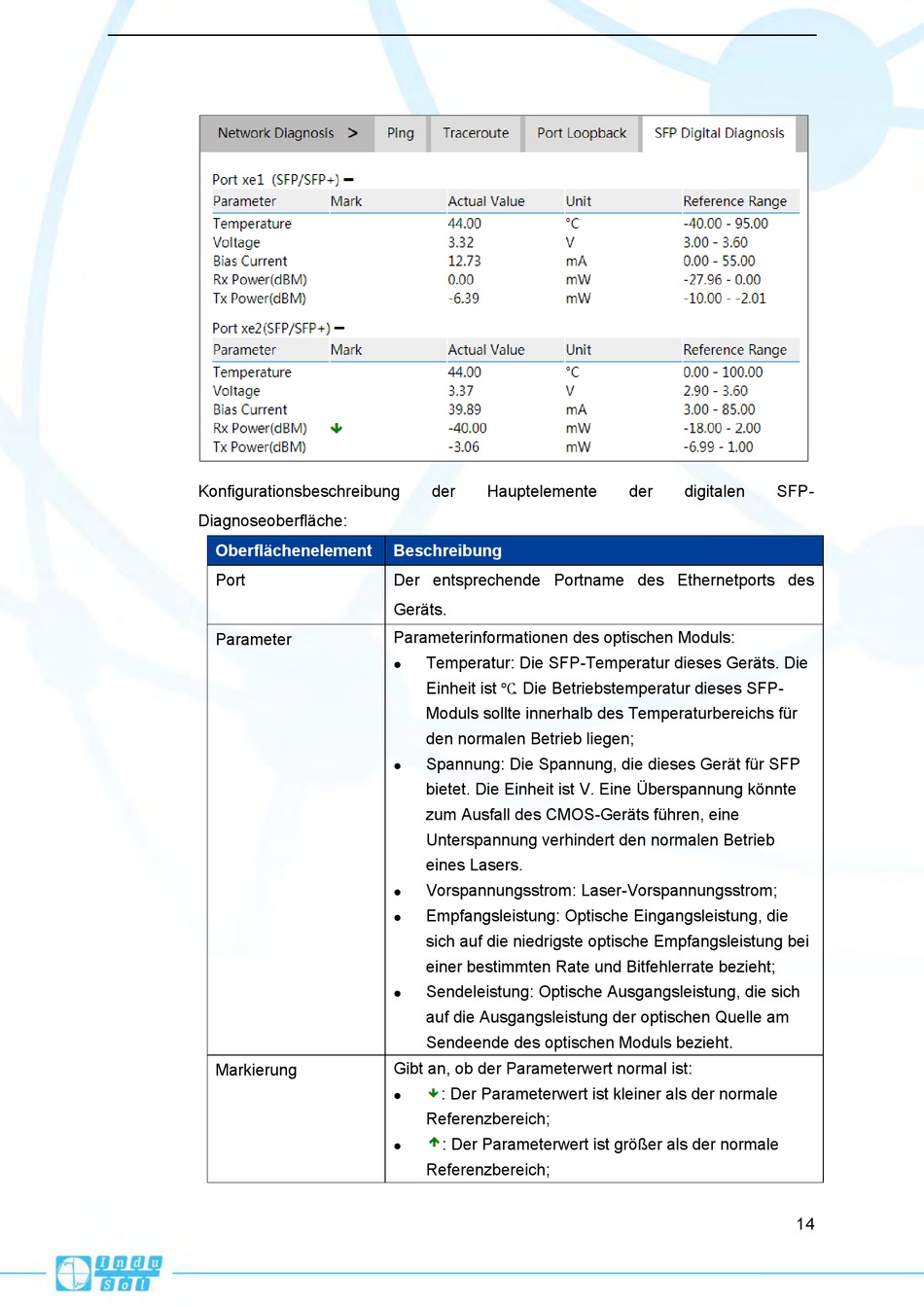

Diagnoseoberfläche:
Oberflächenelement
Port
Parameter
Markierung
der
Hauptelemente
Beschreibung
Der entsprechende Portname des Ethernetports des
Geräts.
Parameterinformationen des optischen Moduls:
Temperatur: Die SFP-Temperatur dieses Geräts. Die
Einheit ist ℃. Die Betriebstemperatur dieses SFP-
Moduls sollte innerhalb des Temperaturbereichs für
den normalen Betrieb liegen;
Spannung: Die Spannung, die dieses Gerät für SFP
bietet. Die Einheit ist V. Eine Überspannung könnte
zum Ausfall des CMOS-Geräts führen, eine
Unterspannung verhindert den normalen Betrieb
eines Lasers.
Vorspannungsstrom: Laser-Vorspannungsstrom;
Empfangsleistung: Optische Eingangsleistung, die
sich auf die niedrigste optische Empfangsleistung bei
einer bestimmten Rate und Bitfehlerrate bezieht;
Sendeleistung: Optische Ausgangsleistung, die sich
auf die Ausgangsleistung der optischen Quelle am
Sendeende des optischen Moduls bezieht.
Gibt an, ob der Parameterwert normal ist:
: Der Parameterwert ist kleiner als der normale
Referenzbereich;
: Der Parameterwert ist größer als der normale
Referenzbereich;
der
digitalen
SFP-
14
