Geräten mit NO verbinden. 105-109 an den einzelnen Ring anzuschließen. Dann
nehmen Sie ein Ethernetkabel, um den Port 4 mit NO zu verbinden. 106 Gerät an Port
1 mit NO. 101 Gerät, Port 4 mit NO. 105 Gerät an Port 1 mit NO. 100 Gerät,
Koppelungsringkombination ist abgeschlossen.
Konsolenports sind zwei Ports, die mit NO verbunden sind. 105 Gerät und NO. 106
Gerät in der obigen Abbildung. Die beiden Ports, die mit NO verbunden sind. 100 Gerät
und NO. 101 Gerät werden auch als Konsolenports bezeichnet.

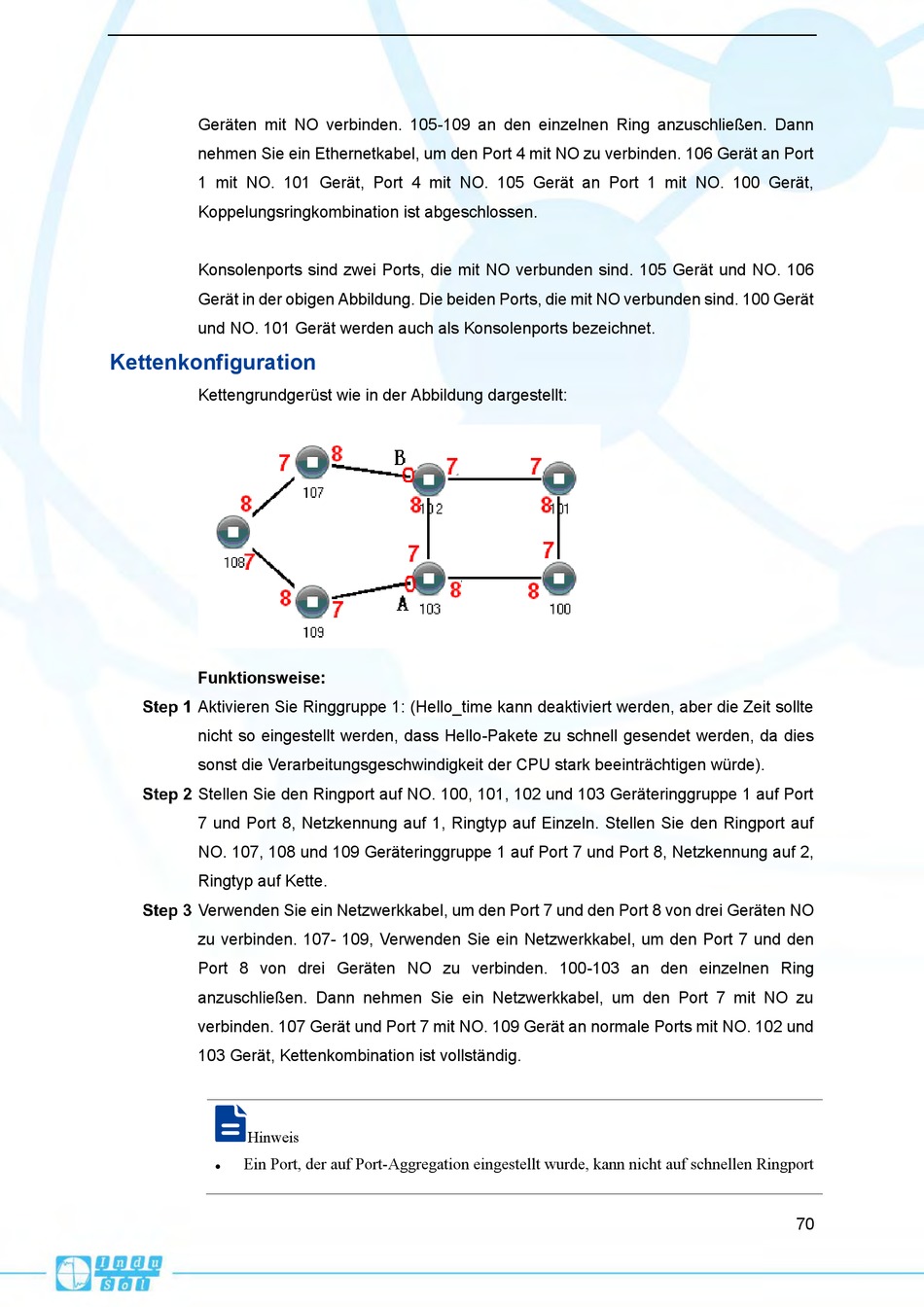

Kettenkonfiguration
Kettengrundgerüst wie in der Abbildung dargestellt:
Funktionsweise:
Aktivieren Sie Ringgruppe 1: (Hello_time kann deaktiviert werden, aber die Zeit sollte
nicht so eingestellt werden, dass Hello-Pakete zu schnell gesendet werden, da dies
sonst die Verarbeitungsgeschwindigkeit der CPU stark beeinträchtigen würde).
Stellen Sie den Ringport auf NO. 100, 101, 102 und 103 Geräteringgruppe 1 auf Port
7 und Port 8, Netzkennung auf 1, Ringtyp auf Einzeln. Stellen Sie den Ringport auf
NO. 107, 108 und 109 Geräteringgruppe 1 auf Port 7 und Port 8, Netzkennung auf 2,
Ringtyp auf Kette.
Verwenden Sie ein Netzwerkkabel, um den Port 7 und den Port 8 von drei Geräten NO
zu verbinden. 107- 109, Verwenden Sie ein Netzwerkkabel, um den Port 7 und den
Port 8 von drei Geräten NO zu verbinden. 100-103 an den einzelnen Ring
anzuschließen. Dann nehmen Sie ein Netzwerkkabel, um den Port 7 mit NO zu
verbinden. 107 Gerät und Port 7 mit NO. 109 Gerät an normale Ports mit NO. 102 und
103 Gerät, Kettenkombination ist vollständig.
Hinweis
Ein Port, der auf Port-Aggregation eingestellt wurde, kann nicht auf schnellen Ringport
70
