Vervoer

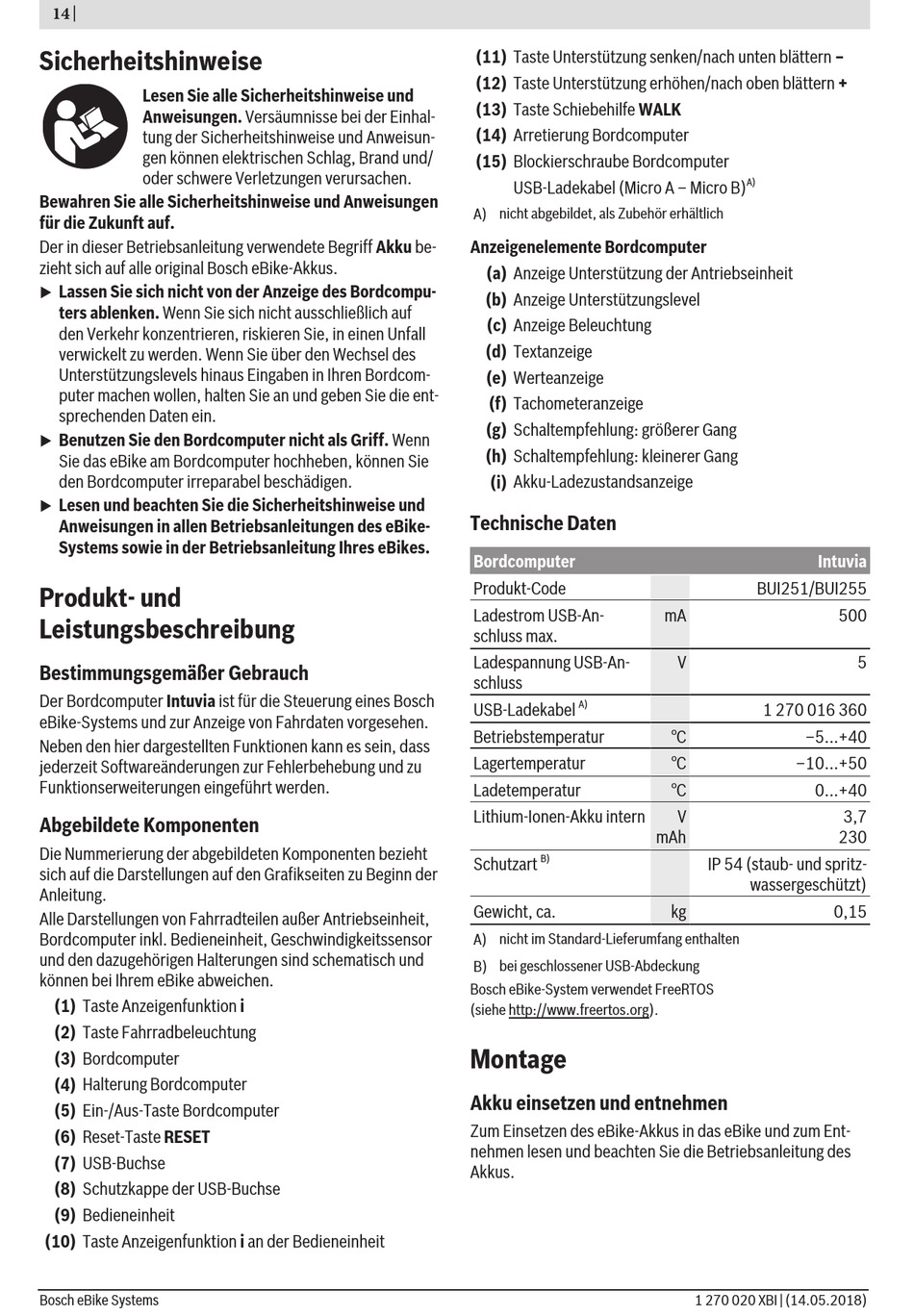

Sicherheitshinweise
Wanneer u uw eBike buiten uw auto, bijv. op een fiets-
u
Lesen Sie alle Sicherheitshinweise und
drager, meeneemt, verwijder dan de boordcomputer
Anweisungen. Versäumnisse bei der Einhal-
en de eBike-accu om beschadigingen te vermijden.
tung der Sicherheitshinweise und Anweisun-
gen können elektrischen Schlag, Brand und/
Afvalverwijdering
oder schwere Verletzungen verursachen.
Aandrijfeenheid, boordcomputer incl. bedie-
Bewahren Sie alle Sicherheitshinweise und Anweisungen
ningseenheid, accu, snelheidssensor, acces-
für die Zukunft auf.
soires en verpakkingen moeten op een milieu-
Der in dieser Betriebsanleitung verwendete Begriff Akku be-
vriendelijke manier gerecycled worden.
zieht sich auf alle original Bosch eBike-Akkus.
Gooi eBikes en hun componenten niet bij het huisvuil!
Lassen Sie sich nicht von der Anzeige des Bordcompu-
u
Volgens de Europese richtlijn
ters ablenken. Wenn Sie sich nicht ausschließlich auf
2012/19/EU moeten niet meer bruikbare elek-
den Verkehr konzentrieren, riskieren Sie, in einen Unfall
trische apparaten en volgens de Europese
verwickelt zu werden. Wenn Sie über den Wechsel des
richtlijn 2006/66/EG moeten defecte of ver-
Unterstützungslevels hinaus Eingaben in Ihren Bordcom-
bruikte accu's/batterijen apart worden ingeza-
puter machen wollen, halten Sie an und geben Sie die ent-
meld en op een voor het milieu verantwoorde
sprechenden Daten ein.
wijze worden gerecycled.
Benutzen Sie den Bordcomputer nicht als Griff. Wenn
u
Geef niet meer te gebruiken Bosch eBike-componenten af bij
Sie das eBike am Bordcomputer hochheben, können Sie
een erkende rijwielhandel.
den Bordcomputer irreparabel beschädigen.
Wijzigingen voorbehouden.
Lesen und beachten Sie die Sicherheitshinweise und
u
Anweisungen in allen Betriebsanleitungen des eBike-
Systems sowie in der Betriebsanleitung Ihres eBikes.
Produkt- und
Leistungsbeschreibung
Bestimmungsgemäßer Gebrauch
Der Bordcomputer Intuvia ist für die Steuerung eines Bosch
eBike-Systems und zur Anzeige von Fahrdaten vorgesehen.
Neben den hier dargestellten Funktionen kann es sein, dass
jederzeit Softwareänderungen zur Fehlerbehebung und zu
Funktionserweiterungen eingeführt werden.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellungen auf den Grafikseiten zu Beginn der
Anleitung.
Alle Darstellungen von Fahrradteilen außer Antriebseinheit,
Bordcomputer inkl. Bedieneinheit, Geschwindigkeitssensor
und den dazugehörigen Halterungen sind schematisch und
können bei Ihrem eBike abweichen.
(1) Taste Anzeigenfunktion i
(2) Taste Fahrradbeleuchtung
(3) Bordcomputer
(4) Halterung Bordcomputer
(5) Ein-/Aus-Taste Bordcomputer
(6) Reset-Taste RESET
(7) USB-Buchse
(8) Schutzkappe der USB-Buchse
(9) Bedieneinheit
(10) Taste Anzeigenfunktion i an der Bedieneinheit
Bosch eBike Systems
Bosch eBike Systems
(11) Taste Unterstützung senken/nach unten blättern –
(12) Taste Unterstützung erhöhen/nach oben blättern +
(13) Taste Schiebehilfe WALK
(14) Arretierung Bordcomputer
(15) Blockierschraube Bordcomputer
USB-Ladekabel (Micro A – Micro B)
A) nicht abgebildet, als Zubehör erhältlich
Anzeigenelemente Bordcomputer
(a) Anzeige Unterstützung der Antriebseinheit
(b) Anzeige Unterstützungslevel
(c) Anzeige Beleuchtung
(d) Textanzeige
(e) Werteanzeige
(f) Tachometeranzeige
(g) Schaltempfehlung: größerer Gang
(h) Schaltempfehlung: kleinerer Gang
(i) Akku-Ladezustandsanzeige
Technische Daten
Bordcomputer
Produkt-Code
Ladestrom USB-An-
schluss max.
Ladespannung USB-An-
schluss
USB-Ladekabel
A)
Betriebstemperatur
Lagertemperatur
Ladetemperatur
Lithium-Ionen-Akku intern
Schutzart
B)
Gewicht, ca.
A) nicht im Standard-Lieferumfang enthalten
B) bei geschlossener USB-Abdeckung
Bosch eBike-System verwendet FreeRTOS
(siehe http://www.freertos.org).
Montage
Akku einsetzen und entnehmen
Zum Einsetzen des eBike-Akkus in das eBike und zum Ent-
nehmen lesen und beachten Sie die Betriebsanleitung des
Akkus.
A)
Intuvia
BUI251/BUI255
mA
V
1 270 016 360
°C
–5...+40
°C
–10...+50
°C
0...+40
V
mAh
IP 54 (staub- und spritz-
wassergeschützt)
kg
1 270 020 XBI | (14.05.2018)
1 270 020 XBI | (14.05.2018)
500
5
3,7
230
0,15
