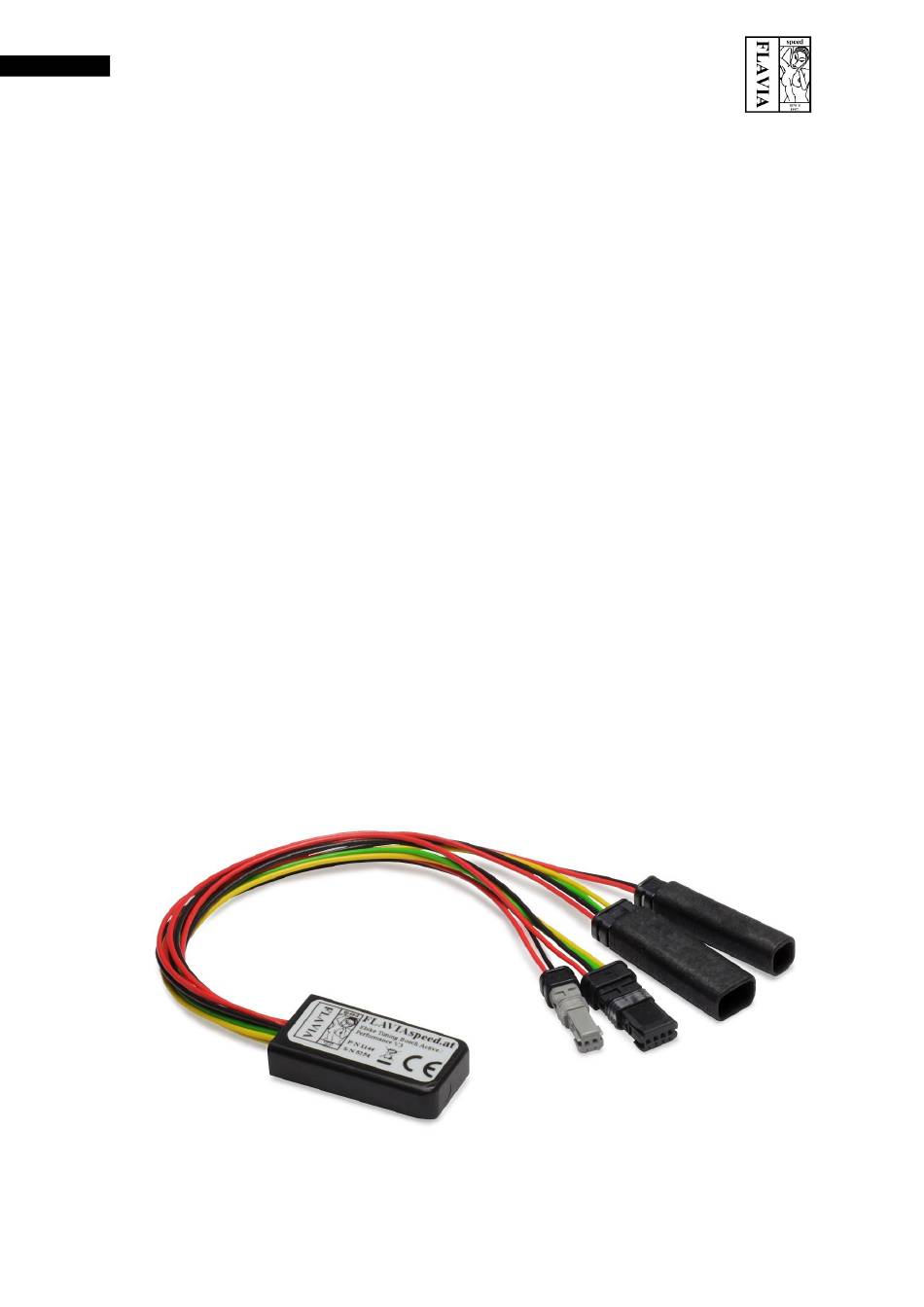

- Seite 1 Bedienungsanleitung FLAVIAspeed Bosch Active Performance V3 Rev.0 FLAVIAspeed Ebike Tuning Bosch Active Line Bosch Performance Line Bedienungsanleitung Einbauanleitung...
- Seite 2 Alle Einstellungen erfolgen über das Display am E-Bike. Es ist kein Smartphone oder Notebook erforderlich. Die Elektronik ist in das Gehäuse eingegossen und dadurch sicher vor Feuchtigkeit geschützt. Bestimmungsgemäße Verwendung Das Gerät ist ausschließlich für den Einbau in E-Bikes / Pedelecs mit folgenden Bosch Antriebssystemen geeignet: Antriebssystem Displaytyp...
- Seite 3 Gehäuseabmessungen: 37mm x 19mm x 9mm Kabellänge: ca. 180mm Gewicht: 0,025kg Leistungsaufnahme: 0,2W Versorgungsspannung: 12VDC Einbaubeispiel Cube Reaction Hybrid Pro 500 / Bosch Performance CX 2020 Benötigtes Werkzeug: Inbusschlüssel 4mm Vorgehensweise: 1. Akku entfernen. 2. Motorabdeckung entfernen (Inbus 4mm).
- Seite 4 Bedienungsanleitung FLAVIAspeed Bosch Active Performance V3 Rev.0 Die Motorabdeckung kann ja nach Fahrradmodell auch mit Torx- oder Kreuzschlitzschrauben befestigt sein. Bei vielen Abdeckungen ist auch eine Demontage der Tretkurbel erforderlich. Hierzu wird ein geeigneter Kurbelabzieher benötigt. Die Kabel an den gekennzeichneten zwei Buchen abstecken. Orientieren Sie sich dazu auch an der nachfolgenden Skizze für andere Motoren.
- Seite 5 Bedienungsanleitung FLAVIAspeed Bosch Active Performance V3 Rev.0 4. Tuning-Modul an den frei gewordenen Buchsen am Motor anstecken. Die zuvor abgesteckten Kabel mit den anderen Anschlüssen des Tuning-Moduls verbinden. 5. Sicherstellen, dass alle Steckverbinder bis zum Anschlag eingesteckt sind. 6. Akku einsetzen und Initialisierung ausführen, siehe eigener Punkt „Setup“ (Seite 7).
- Seite 6 Bedienungsanleitung FLAVIAspeed Bosch Active Performance V3 Rev.0 9. Tuningmodul an geeignetem Ort platzieren und Kabel so verlegen, dass sich die Abdeckung wieder montieren lässt. Im Bild wurde das Modul ins Unterrohr geschoben. Durch die große Anzahl verschiedener Antriebssysteme und Abdeckungen ist es nicht möglich, einen festen Einbauort zu definieren.
- Seite 7 Bedienungsanleitung FLAVIAspeed Bosch Active Performance V3 Rev.0 Setup Vor der ersten Verwendung des Tuning-Moduls oder nach dem Umbau in ein anderes Bike muss zunächst immer das Setup ausgeführt werden. Auch bei Fehlfunktionen kann durch Ausführen des Setups wieder ein definierter Zustand des Moduls hergestellt werden.
- Seite 8 Bedienungsanleitung FLAVIAspeed Bosch Active Performance V3 Rev.0 Wenn die Anzeige von 11.1 direkt auf 0.0 wechselt ist die Verkabelung des Moduls fehlerhaft. Der 2polige Stecker zum Motor ist an der falsche Buchse angesteckt. Auswahl Fahrradtyp / Werkstattmodus. S-Pedelec: 45km/h, km/h normales Pedelec 25km/h, Werkstattmodus 1km/h.
- Seite 9 Bedienungsanleitung FLAVIAspeed Bosch Active Performance V3 Rev.0 Speed Modus Bei aktiviertem Speed Modus wird das Geschwindigkeitslimit für die Motorunterstützung angehoben. Das Limit lässt sich dabei frei einstellen. Mit dem Ausschalten des E-Bikes wird der Speed Modus automatisch ausgeschaltet und muss daher nach dem Einschalten des Bikes wieder erneut aktiviert werden.
- Seite 10 Bedienungsanleitung FLAVIAspeed Bosch Active Performance V3 Rev.0 Ausschalten km/h Taste „Minus“ für > 3 Sekunden betätigen. km/h Display zeigt für 2 Sekunden 25,0km/h, beim S-Pedelec 45km/h. Speed Modus ist aus.
- Seite 11 Bedienungsanleitung FLAVIAspeed Bosch Active Performance V3 Rev.0 Aktivierungscode Mit festgelegtem Aktivierungscode können die Funktionen „Speed Modus“ und „Setup“ nur noch nach Eingabe dieses Codes aktiviert werden. Ein unbefugtes Aktivieren des Tunings wird dadurch verhindert. Der Code besteht aus 0 bis 3 Tastendrücken der Minus-Taste, gefolgt von 1 bis 3 Tastendrücken der Plus-Taste.
- Seite 12 Bedienungsanleitung FLAVIAspeed Bosch Active Performance V3 Rev.0 Dynamik Modus Bei Überschreitung der Abregelgeschwindigkeit wird die Motorleistung standardmäßig sehr stark reduziert. Eine höhere Pedalkraft resultiert dann zunächst nicht mehr in einer höheren Geschwindigkeit, sondern in einer geringeren Motorunterstützung. Für ein natürlicheres Fahrgefühl wird im Dynamikmodus die Abregelung auf einen größeren...
- Seite 13 Bedienungsanleitung FLAVIAspeed Bosch Active Performance V3 Rev.0 Reichweite / Ladestand Bei aktiviertem Speedmodus wird anstelle des Werts von der Motorsteuerung nach 5% Akkuentladung eine durch das Tuningmodul berechnete Reichweite angezeigt. Grund hierfür ist, dass die Motorsteuerung durch das Tuning die Reichweite nicht mehr korrekt berechnen kann.
- Seite 14 Bedienungsanleitung FLAVIAspeed Bosch Active Performance V3 Rev.0 Das Setup lässt sich nicht aktivieren obwohl ich die beschriebenen Schritte befolge. Häufig werden die Zeitvorgaben nicht eingehalten. Nehmen Sie daher zur Unterstützung eine Uhr mit Sekunden-Anzeige zur Hilfe und drücken die Minus -Taste für möglichst genau 4 Sekunden, lassen diese los und drücken dann sofort die Plus solange bis das Display...
- Seite 15 Bedienungsanleitung FLAVIAspeed Bosch Active Performance V3 Rev.0 Tuningmodul übernommen wird. Durch das Setup werden auch die Zählerstände im Tuningmodul mit den Werten aus der Motorsteuerung neu initialisiert. Muss für Softwareupdates der Motorsteuerung oder des Displays das Tuning-Modul ausgebaut werden? Nein. Allerdings müssen Sie den Werkstattmodus aktivieren, siehe Setup. Dadurch wird das Tuningmodul komplett deaktiviert und greift nicht mehr in den Datenverkehr zwischen Motorsteuerung und Display ein.
- Seite 16 Bedienungsanleitung FLAVIAspeed Bosch Active Performance V3 Rev.0 Technischer Support ELEKTRONIK INGENIEURSBETRIEB Ing. Dietmar Resch Wagnastraße 93 8435 Wagna Österreich Mail: kontakt@flaviaspeed.at Web: www.flaviaspeed.at Tel.: +43 664/3567856 Nennen Sie neben Ihrem Anliegen bei Supportanfragen bitte folgende Informationen: Artikelnummer und Seriennummer des Geräts (S/N, P/N) ...
