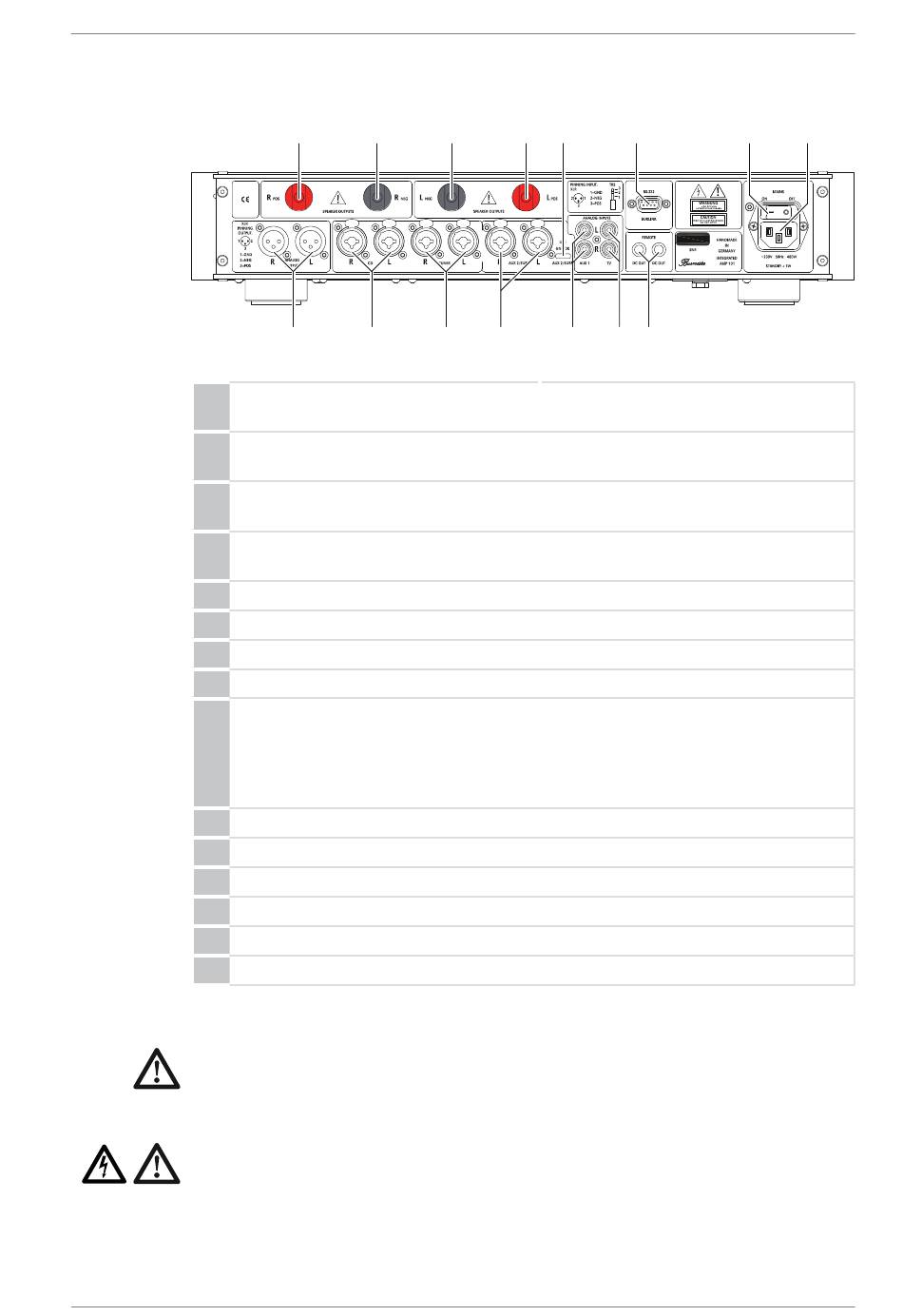

Rückseite
10
Lautsprecherausgang rechts, positiv
Rechter Kanal, positiver Anschluss (+)
11
Lautsprecherausgang rechts, negativ
Rechter Kanal, negativer Anschluss (–)
12
Lautsprecherausgang links, negativ
Linker Kanal, negativer Anschluss (–)
13
Lautsprecherausgang links, positiv
Linker Kanal, positiver Anschluss (+)
14
Surround Thruput Schalter
15
BURLINK-Schnittstelle
16
Netzschalter
17
Netzbuchse
18
Vorstufenausgang (Pre Out) symmetrisch
Der Vollverstärker 101 besitzt für den Anschluss von Endverstärkern oder
Aktivlautsprechern einen symmetrischen Vorverstärker-Ausgang
(ANALOG OUTPUT) . An diesem Ausgang liegt das Signal des gewählten
Eingangs CD, TUNER, AUX 1, AUX 2 oder TV an .
19
Eingang CD, symmetrisch
20
Eingang TUNER, symmetrisch
21
Eingang AUX 2 / SURR, symmetrisch
22
Eingang AUX 1, asymmetrisch
23
Eingang TV, asymmetrisch
24
Fernsteuerausgänge
Dieses Symbol auf Ihrem Gerät weist darauf hin, dass wichtige Hinweise in der
Bedienungsanleitung zu finden sind .
Diese Symbol-Kombination auf Ihrem Gerät warnt vor der Gefahr eines elektrischen
Schlages beim Öffnen des Gerätes, ohne den Netzstecker zu ziehen .
101 Integrated Amplifier
10
11
12
18
19
20
dAs Gerät Im üBerBlIck
13
15
14
21
22
23 24
16
17
11
