Levelflex FMP51, FMP52, FMP54 HART
1. Deckel des Elektronikraums zuschrauben.
2. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs-
kralle des Elektronikraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm fest-
ziehen.
6

Elektrischer Anschluss

6.1 Anschlussbedingungen
6.1.1

Klemmenbelegung

Klemmenbelegung 2-Draht: 4 ... 20 mA HART
A
1

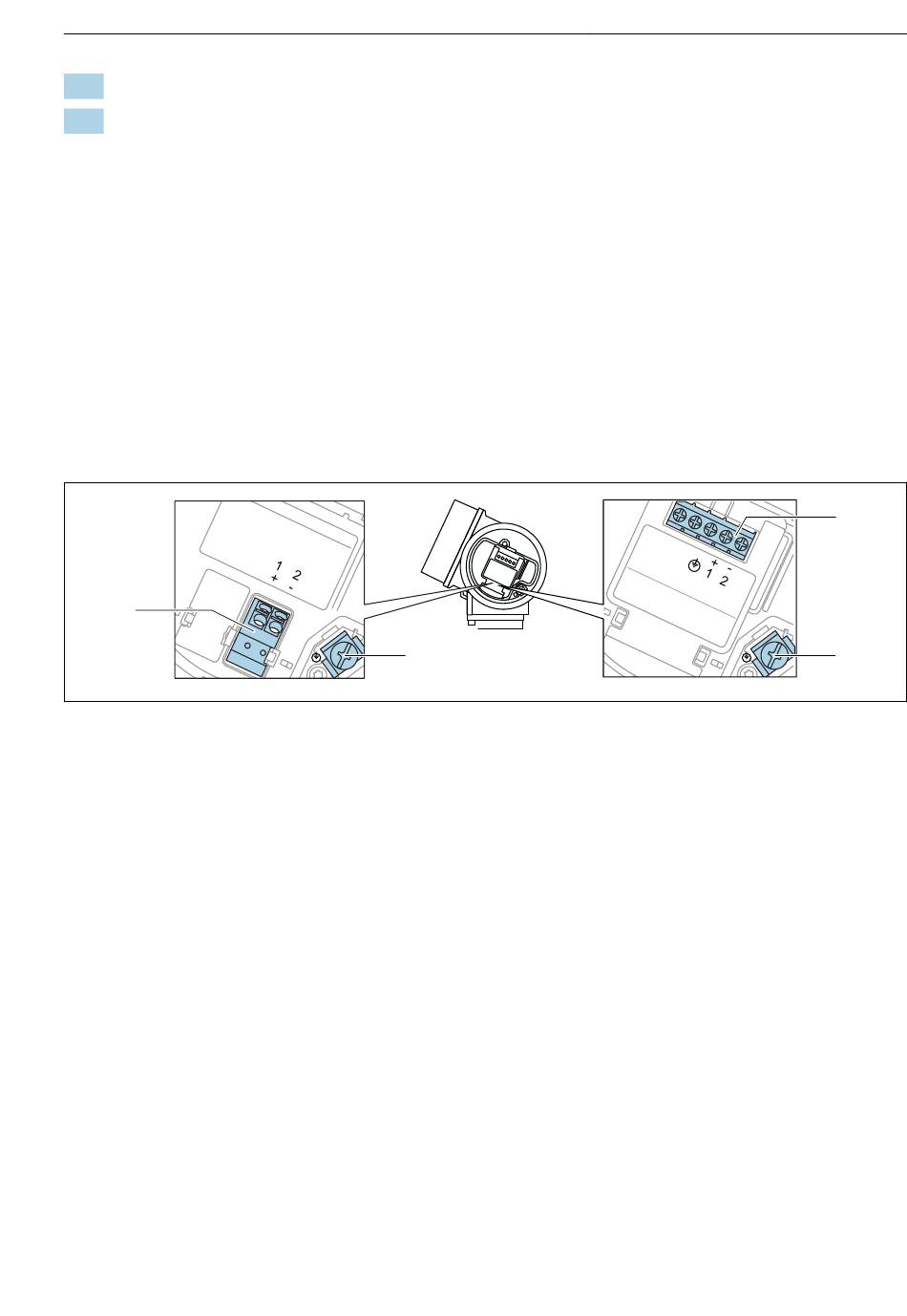

 2 Klemmenbelegung 2-Draht: 4 ... 20 mA HART
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz
2 Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungsschutz
3 Anschlussklemme für Kabelschirm
Endress+Hauser
3
Elektrischer Anschluss
B
2
3
A0036498
