Montage

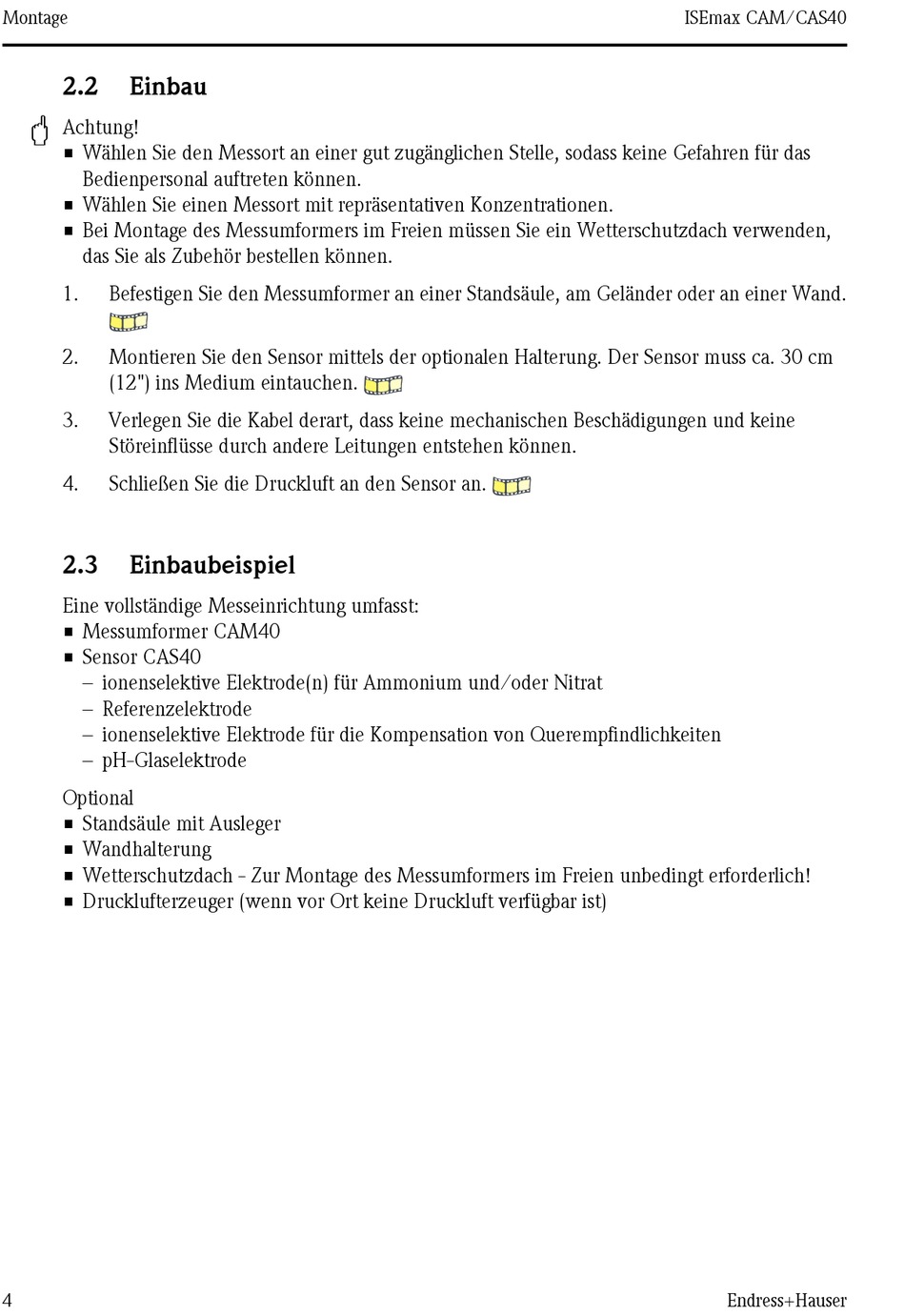

2.2

Einbau

"
Achtung!
• Wählen Sie den Messort an einer gut zugänglichen Stelle, sodass keine Gefahren für das
Bedienpersonal auftreten können.
• Wählen Sie einen Messort mit repräsentativen Konzentrationen.
• Bei Montage des Messumformers im Freien müssen Sie ein Wetterschutzdach verwenden,
das Sie als Zubehör bestellen können.
1. Befestigen Sie den Messumformer an einer Standsäule, am Geländer oder an einer Wand.
2. Montieren Sie den Sensor mittels der optionalen Halterung. Der Sensor muss ca. 30 cm
(12") ins Medium eintauchen.
3. Verlegen Sie die Kabel derart, dass keine mechanischen Beschädigungen und keine
Störeinflüsse durch andere Leitungen entstehen können.
4. Schließen Sie die Druckluft an den Sensor an.
2.3

Einbaubeispiel

Eine vollständige Messeinrichtung umfasst:
• Messumformer CAM40
• Sensor CAS40
– ionenselektive Elektrode(n) für Ammonium und/oder Nitrat
– Referenzelektrode
– ionenselektive Elektrode für die Kompensation von Querempfindlichkeiten
– pH-Glaselektrode
Optional
• Standsäule mit Ausleger
• Wandhalterung
• Wetterschutzdach - Zur Montage des Messumformers im Freien unbedingt erforderlich!
• Drucklufterzeuger (wenn vor Ort keine Druckluft verfügbar ist)
