Inbetriebnahme
⇒
ENDRESS + HAUSER
– + E
60
6.6

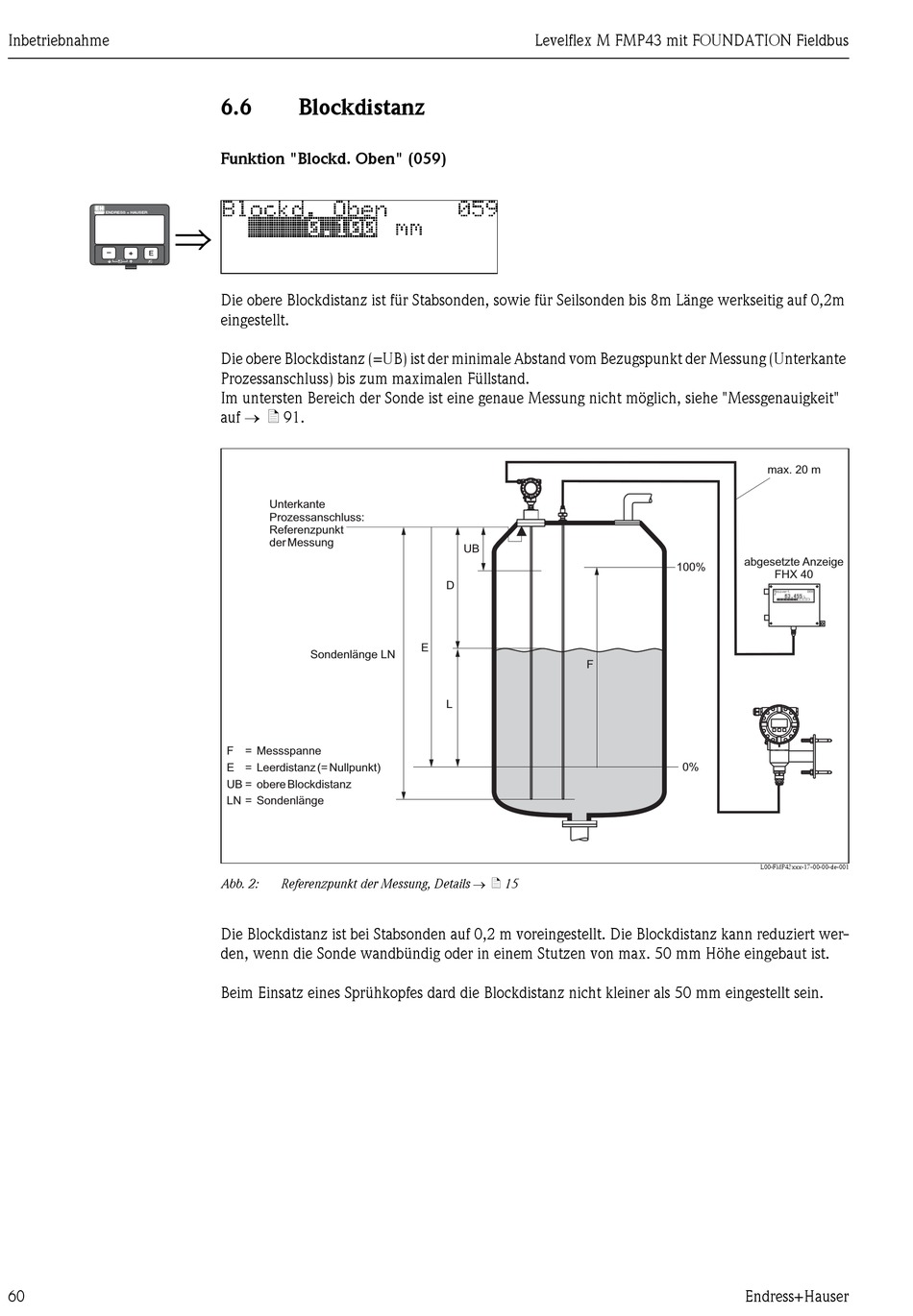

Blockdistanz

Funktion "Blockd. Oben" (059)
Die obere Blockdistanz ist für Stabsonden, sowie für Seilsonden bis 8m Länge werkseitig auf 0,2m
eingestellt.
Die obere Blockdistanz (=UB) ist der minimale Abstand vom Bezugspunkt der Messung (Unterkante
Prozessanschluss) bis zum maximalen Füllstand.
Im untersten Bereich der Sonde ist eine genaue Messung nicht möglich, siehe "Messgenauigkeit"
auf → ä 91.
Unterkante
Prozessanschluss:
Referenzpunkt
der Messung
Sondenlänge LN
F = Messspanne
E = Leerdistanz (= Nullpunkt)
UB = obere Blockdistanz
LN = Sondenlänge
Referenzpunkt der Messung, Details → ä 15
Abb. 2:
Die Blockdistanz ist bei Stabsonden auf 0,2 m voreingestellt. Die Blockdistanz kann reduziert wer-
den, wenn die Sonde wandbündig oder in einem Stutzen von max. 50 mm Höhe eingebaut ist.
Beim Einsatz eines Sprühkopfes dard die Blockdistanz nicht kleiner als 50 mm eingestellt sein.
Levelflex M FMP43 mit FOUNDATION Fieldbus
UB
D
E
F
L
max. 20 m
abgesetzte Anzeige
100%
FHX 40
0%
L00-FMP43xxx-17-00-00-de-001
