Levelflex M FMP43 mit FOUNDATION Fieldbus
"
Achtung!
Beim Einsatz des Messsystems im explosionsgefährdeten Bereich sind die entsprechenden
nationalen Normen und die Angaben in den Sicherheitshinweisen (XA's) einzuhalten.
Die spezifizierte Kabelverschraubung muß benutzt werden.
-
-
Endress+Hauser
4

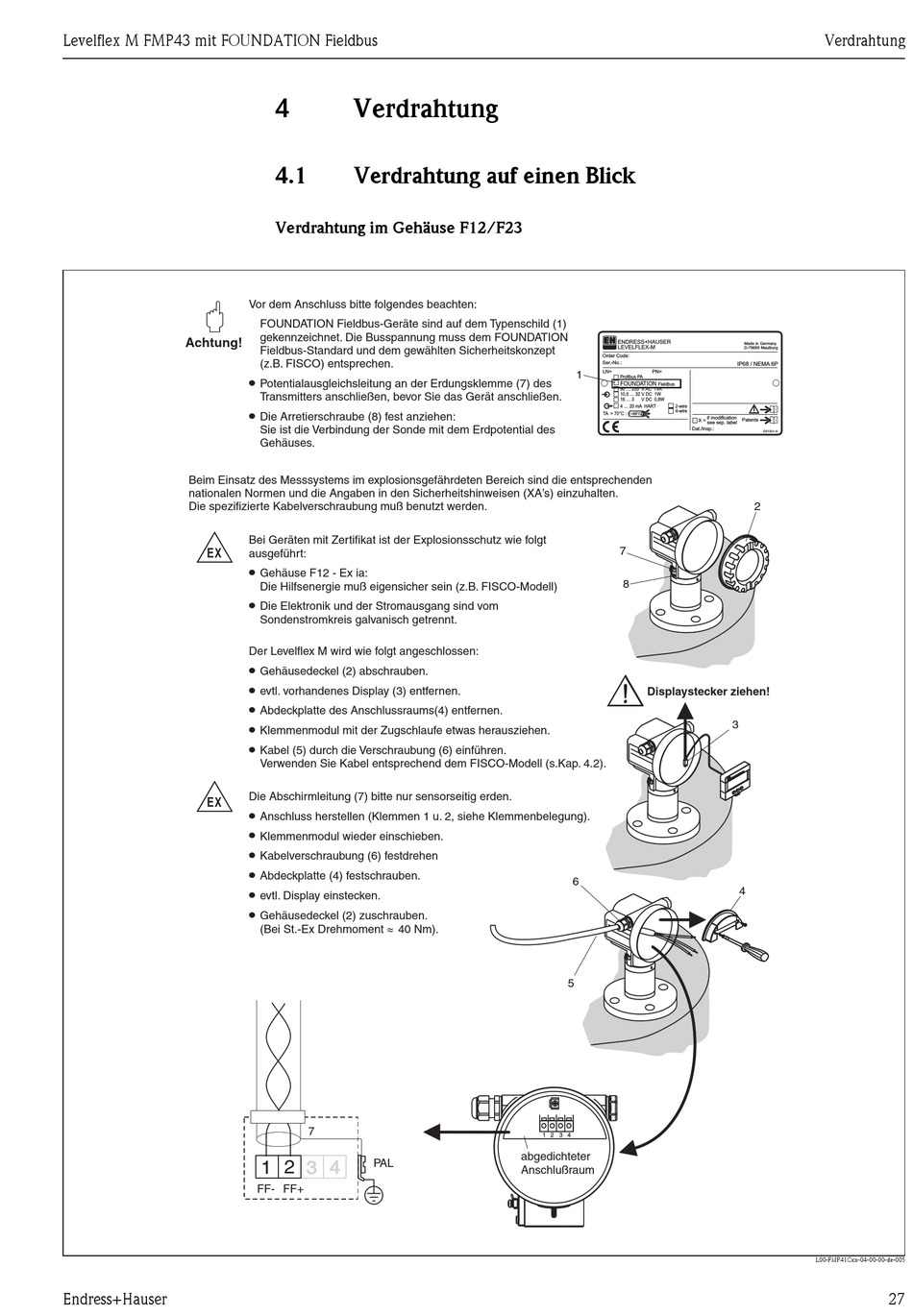

Verdrahtung
4.1
Verdrahtung auf einen Blick
Verdrahtung im Gehäuse F12/F23
Vor dem Anschluss bitte folgendes beachten:
FOUNDATION Fi
eldbus-Geräte sind auf dem Typenschild (1)
gekennzeichnet. Die Busspannung muss dem
Fieldbus-Standard und dem gewählten Sicherheitskonzept
(z.B. FISCO) entsprechen.
●
Potentialausgleichsleitung an der Erdungsklemme
Transmitters anschließen, bevor Sie das Gerät anschließen.
●
Die Arretierschraube
(8)
fest anziehen:
Sie ist die Verbindung der
Sonde
Gehäuses.
Bei Geräten mit Zertifikat ist der Explosionsschutz wie folgt
ausgeführt:
●
Gehäuse F12 - Ex ia:
Die Hilfsenergie muß eigensicher sein (z.B. FISCO-Modell)
●
Die Elektronik und der Stromausgang sind vom
Sondenstromkreis galvanisch getrennt.
Der Levelflex M wird wie folgt angeschlossen:
●
Gehäusedeckel (2) abschrauben.
●
evtl. vorhandenes Display (3) entfernen.
●
Abdeckplatte des Anschlussraums(4) entfernen.
●
Klemmenmodul mit der Zugschlaufe etwas herausziehen.
●
Kabel (5) durch die Verschraubung (6) einführen.
Verwenden Sie Kabel entsprechend dem FISCO-Modell (s.Kap. 4.2).
Die Abschirmleitung (7) bitte nur sensorseitig erden.
●
Anschluss herstellen (Klemmen 1 u. 2, siehe Klemmenbelegung).
●
Klemmenmodul wieder einschieben.
●
Kabelverschraubung (6) festdrehen
●
Abdeckplatte (4) festschrauben.
●
evtl. Display einstecken.
●
Gehäusedeckel (2) zuschrauben.
»
(Bei St.-Ex Drehmoment
40 Nm).
7
1 2
3 4
PAL
FF- FF+
FOUNDATION
1
(7)
des
mit dem Erdpotential des
6
5
1 2 3 4
abgedichteter
Anschlußraum
ENDRESS+HAUSER
Made in Germany
LEVELFLEX-M
D-79689 Maulburg
Order Code:
Ser.-No.:
IP68 / NEMA 6P
LN=
PN=
Profibus PA
FOUNDATION
Fieldbus
90 ... 253 V AC 1VA
10,5 ... 32 V DC 1W
16 ... 3
V DC 0,8W
4 ... 20 mA HART
2-wire
4-wire
TA > 70°C :
t >85°C
if modification
X =
Patents
see sep. label
Dat./Insp.:
D01301-A
2
7
8
#
#
Displaystecker ziehen!
3
R
R
S E
S E
AU
AU
S +H
S +H
E S
E S
D R
D R
E N
E N
4
Verdrahtung
L00-FMP41Cxx-04-00-00-de-005
