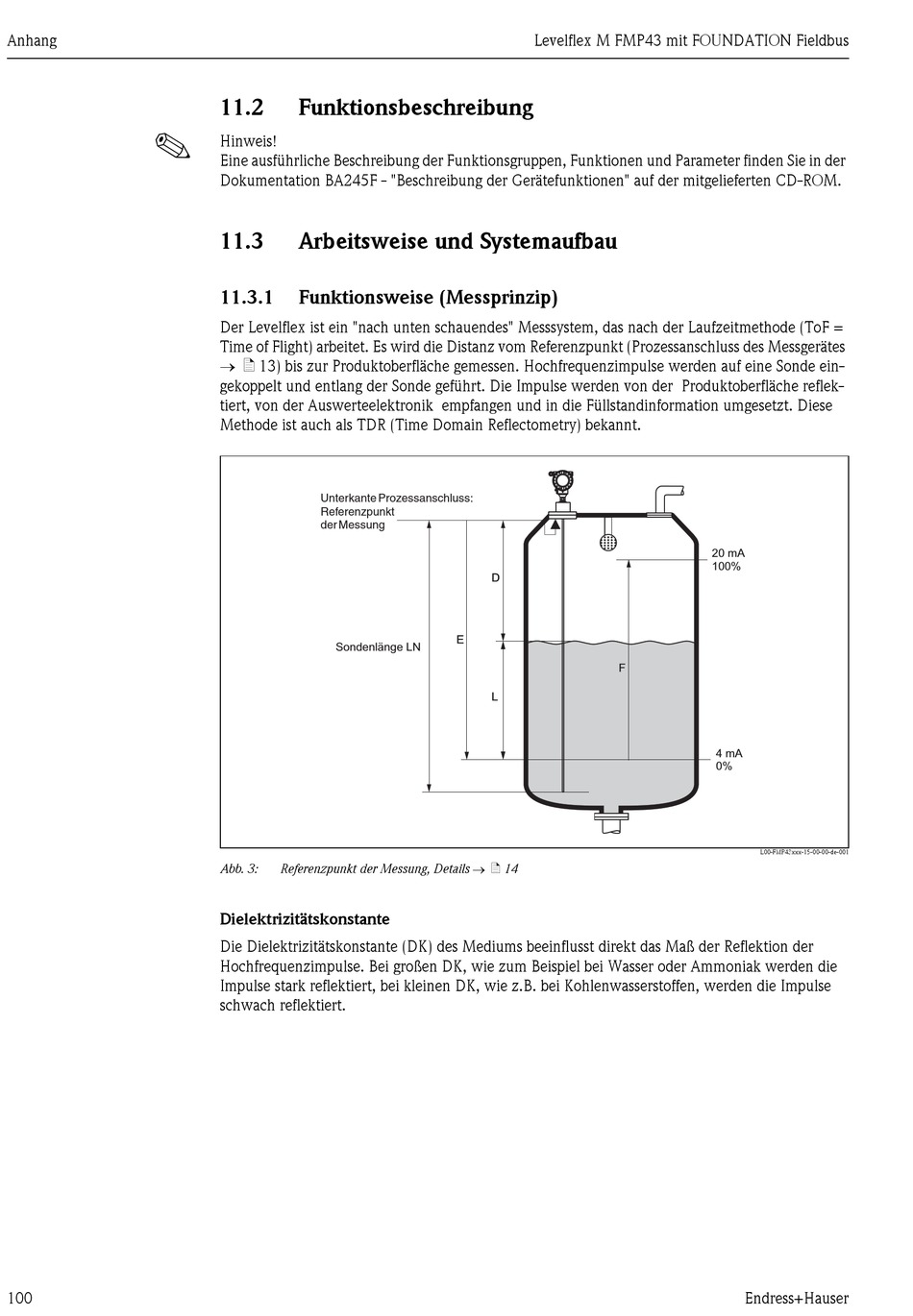

Funktionsbeschreibung; Arbeitsweise Und Systemaufbau; Funktionsweise (Messprinzip) - Endress+Hauser Levelflex M FMP43 Betriebsanleitung

Anhang
!
100
11.2

Funktionsbeschreibung

Hinweis!
Eine ausführliche Beschreibung der Funktionsgruppen, Funktionen und Parameter finden Sie in der
Dokumentation BA245F - "Beschreibung der Gerätefunktionen" auf der mitgelieferten CD-ROM.
11.3

Arbeitsweise und Systemaufbau

11.3.1

Funktionsweise (Messprinzip)

Der Levelflex ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitmethode (ToF =
Time of Flight) arbeitet. Es wird die Distanz vom Referenzpunkt (Prozessanschluss des Messgerätes
→ ä 13) bis zur Produktoberfläche gemessen. Hochfrequenzimpulse werden auf eine Sonde ein-
gekoppelt und entlang der Sonde geführt. Die Impulse werden von der Produktoberfläche reflek-
tiert, von der Auswerteelektronik empfangen und in die Füllstandinformation umgesetzt. Diese
Methode ist auch als TDR (Time Domain Reflectometry) bekannt.
Unterkante Prozessanschluss:
Referenzpunkt
der Messung
Sondenlänge LN
Referenzpunkt der Messung, Details → ä 14
Abb. 3:
Dielektrizitätskonstante
Die Dielektrizitätskonstante (DK) des Mediums beeinflusst direkt das Maß der Reflektion der
Hochfrequenzimpulse. Bei großen DK, wie zum Beispiel bei Wasser oder Ammoniak werden die
Impulse stark reflektiert, bei kleinen DK, wie z.B. bei Kohlenwasserstoffen, werden die Impulse
schwach reflektiert.
Levelflex M FMP43 mit FOUNDATION Fieldbus
D D
E E
F
L L
20 mA
100%
4 mA
0%
L00-FMP43xxx-15-00-00-de-001
