Montage
2.3

Einbau

2.3.1 Montagewerkzeuge
Für die Montage benötigen Sie folgendes Werkzeug:
• Werkzeug für die Flanschmontage
• Für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm

2.3.2 Einbau frei im Tank

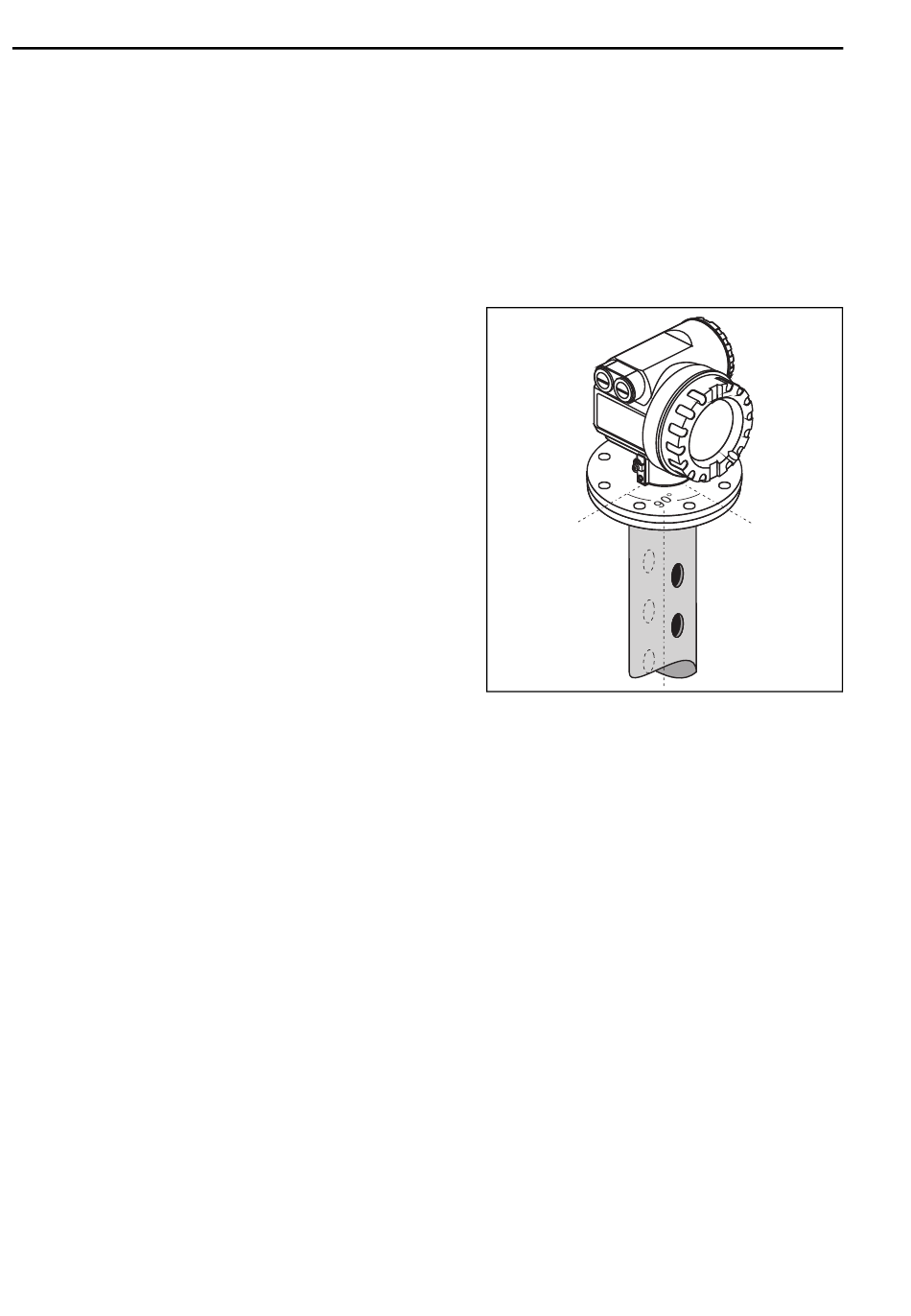

Standardeinbau
• Nach der Montage kann das Gehäuse um
350° gedreht werden, um den Zugang zur
Anzeige und zum Anschlussraum zu
erleichtern.
• Planarachse senkrecht zur Flanschebene.
• Messung durch einen offenen Kugelhahn
mit Volldurchgang sind problemlos mög-
lich.
6
Micropilot S FMR532 4...20 mA HART
L00-FMR532xx-17-00-00-xx-008
