TI00412F/00/DE/17.16
71349620
Products
Technische Information

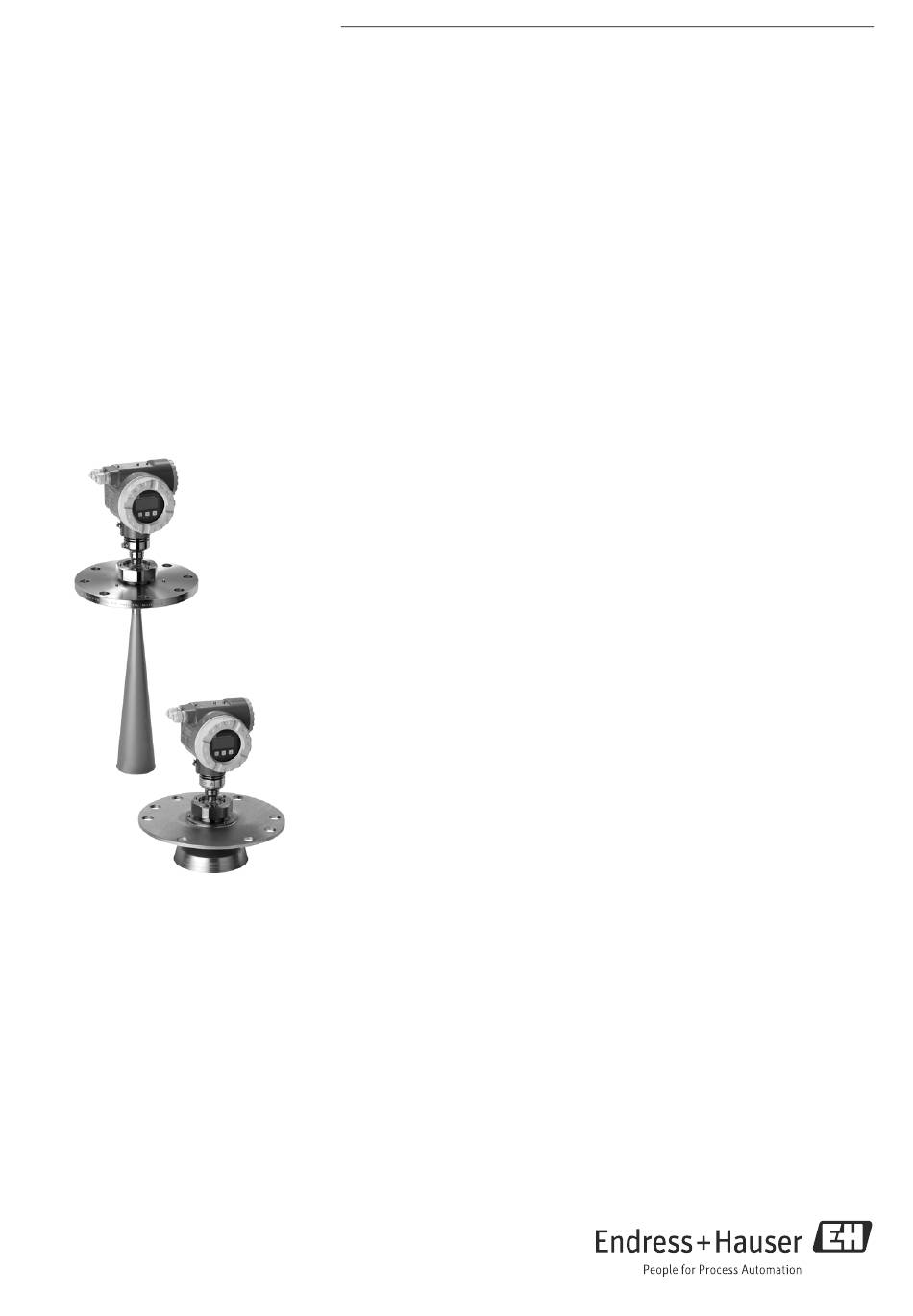

Micropilot S FMR540
Füllstand-Radar
Füllstandmessgerät für kontinuierliche und
berührungslose Präzisions-Füllstandmessung
Eichfähig mit NMi- und PTB-Zulassung
Anwendungsbereich
Der Micropilot S dient zur hochgenauen Messung von Füllständen in Lagertanks und
findet im eichpflichtigem Verkehr Anwendung. Er genügt den einschlägigen Anforde-
rungen nach OIML R85 und API 3.1B.
Typische Einsatzgebiete sind:
• Der Micropilot S mit Parabolantenne eignet sich hervorragend für Freifeldanwen-
dungen bis 40 m (131 ft).
• Die Ausführung mit Hornantenne eignet sich für Freifeld-Anwendungen, in denen
aufgrund der Tank-/Stutzengeometrie keine Parabolantenne verwendet werden
kann.
Der FMR540 mit einer Parabolantenne des Typs DN200 (8") oder DN250 (10") bietet
eine genaue Fokussierung des Strahls von 4,4° bzw. 3,3° und eignet sich daher hervor-
ragend für Anwendungen, in denen sich der Stutzen in der Nähe der Behälterwand
befindet. Der FMR540 mit einer Hornantenne des Typs DN100 (4") wurde für alle klei-
neren Stutzengrößen konzipiert.
Ihre Vorteile
• Genauigkeit: besser als 1 mm (0,04 in).
• Nationale Zulassungen (NMi, PTB) für den eichpflichtigen Verkehr.
• Einfache Integration in Tank Gauging Systeme über den Tank Side Monitor NRF590.
• Preiswerte und einfache Installation über 4-Draht-Kabel mit HART und
24 V Gleichspannung (eigensicher).
• Kostengünstige Universalflansche von geringem Gewicht.
• Ausrichtvorrichtung zum Ausgleichen der Flanschneigung.
• Einfache Vor-Ort-Bedienung über menügeführte Klartextanzeige.
• Einfache Inbetriebnahme, Dokumentation und Instandhaltung/Diagnose über
Bedienprogramm (FieldCare).
• Kommunikation HART.
