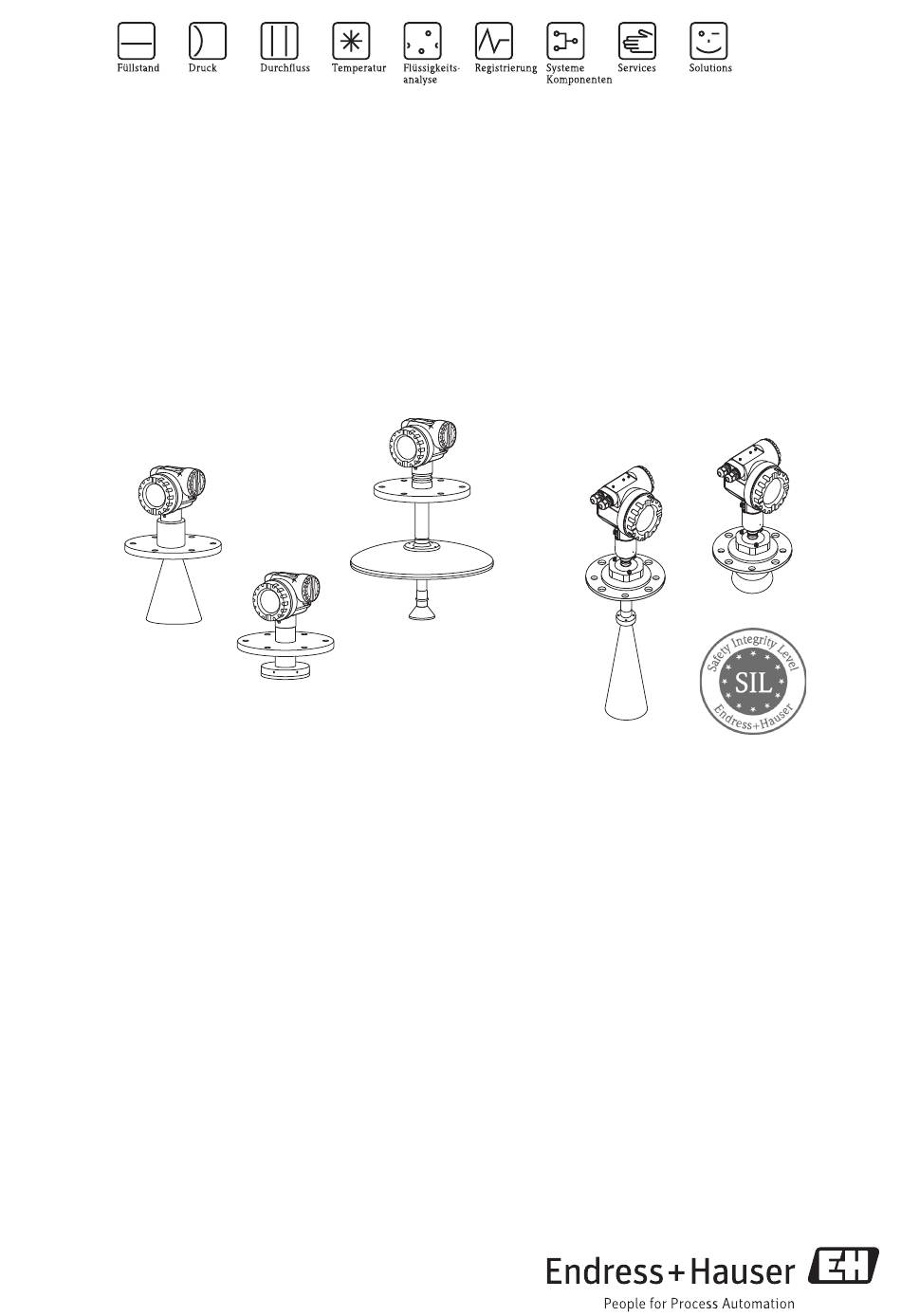

Handbuch zur Funktionalen Sicherheit
Micropilot S
FMR530/532/533, FMR540
Füllstand-Radar
mit Ausgangssignal 4...20 mA
FMR530
FMR532
Anwendungsbereich
Betriebliche Minimum- (z. B. Trockenlaufschutz),
Maximum- (z. B. Überfüllsicherung) und Bereichs-
überwachung von pulverförmigen bis stückigen
Schüttgütern und Flüssigkeiten aller Art in Anlagen, die
den besonderen Anforderungen der Sicherheitstechnik
nach IEC 61508 Edition 2.0 und IEC 61511 genügen
sollen.
Die Messeinrichtung erfüllt die Anforderungen an
• Funktionale Sicherheit gemäß IEC 61508 Edition 2.0
und IEC 61511
• Explosionsschutz (je nach Version)
• Elektromagnetische Verträglichkeit nach EN 61326
und NAMUR-Empfehlung NE 21
• Elektrische Sicherheit nach IEC/EN 61010-1
SD00345F/00/DE/01.11
71138615
FMR533
Ihre Vorteile
• Einsatz für Füllstandsüberwachung (MIN, MAX,
Bereich) bis SIL 2
– unabhängig beurteilt und zertifiziert durch
TÜV NORD CERT nach IEC 61508 Edition 2.0
und IEC 61511
• Permanente Selbstüberwachung
• Kontinuierliche Messung
• Berührungslose Messung: daher nahezu unabhängig
von Produkteigenschaften
• Einfache Inbetriebnahme
FMR540
