Betriebsanleitung

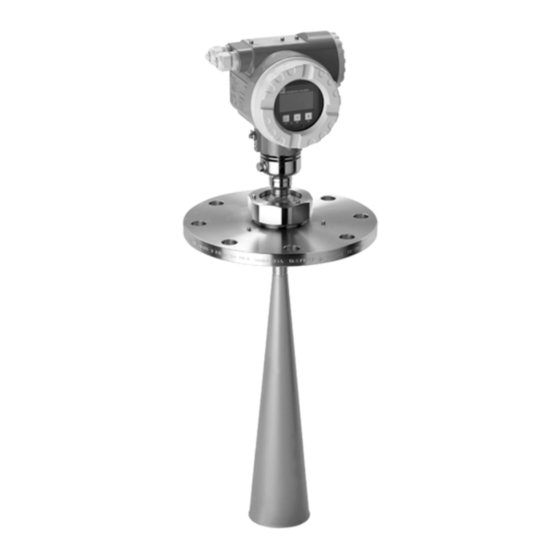

Micropilot S FMR540
Füllstand-Radar
6
BA326F/00/de/02.08
Nr. 52027768
gültig ab Software-Version:
V 01.01.00 (Messverstärker)
V 01.01.00 (Kommunikation)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Micropilot S FMR540

Inhaltszusammenfassung für Endress+Hauser Micropilot S FMR540

  • Seite 1 Betriebsanleitung Micropilot S FMR540 Füllstand-Radar BA326F/00/de/02.08 Nr. 52027768 gültig ab Software-Version: V 01.01.00 (Messverstärker) V 01.01.00 (Kommunikation)
  • Seite 2 Micropilot S FMR540 Kurzübersicht Für die schnelle und einfache Inbetriebnahme: Sicherheitshinweise → ä 6 Erklärung der Warnsymbole Spezielle Hinweise finden Sie im jeweiligen Kapitel an der entsprechenden Stelle. An den Symbolen Warnung #, Achtung " und Hinweis ! erkennen Sie den Stellenwert.
  • Seite 3 Micropilot S FMR540 Kurzanleitung Micropilot S FMR540 - Kurzanleitung KA255F/00/a2/09.06 52027735 Kontrast einstellen: oder Messwert Wert setzen Gruppen- auswahl Grund- Tankge- Tankge- Medium Messbe- Abgleich Rohrdurch- Distanz/ Distanz Abgleich Bereich Distanz/ Eigensch. dingungen abgleich ometrie ometrie leer voll messer Messwert prüfen...
  • Seite 4 Micropilot S FMR540 Endress+Hauser...

  • Seite 5: Inhaltsverzeichnis

    Gerätebezeichnung ......8 Kontaktadressen von Endress+Hauser ..75 Lieferumfang .

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Bestimmungsgemäße Verwendung Der Micropilot S FMR540 ist ein kompaktes Füllstand-Radar für die kontinuierliche, berührungslose Messung von vorwiegend Schüttgütern. Mit einer Arbeitsfrequenz im K-Band und einer maximalen abgestrahlten Pulsenergie von 1 mW (mittlere Leistung 1 μW) ist die freie Verwendung auch außer- halb von metallisch geschlossenen Behältern gestattet.

  • Seite 7: Sicherheitszeichen Und -Symbole

    Micropilot S FMR540 Sicherheitshinweise Sicherheitszeichen und -symbole Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die folgenden Sicher- heitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeich- net wird. Sicherheitshinweise Warnung! Deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt werden - zu ernsthaften Verletzungen von Personen, zu einem Sicherheitsrisiko oder zur Zerstörung...

  • Seite 8: Identifizierung

    0700 see sep. label an der Antenne Dat./Insp.: XXXXX Messbereich Sicherheitshinweis L00-FMR53xxx-18-00-00-de-003 Abb. 1: Informationen auf dem Typenschild des Micropilot S FMR540 (Beispiel) Baujahr Tankreferenzhöhe Tank-Nr. Zertifikat-Nr. Hersteller / Producer : Hersteller / Producer : ENDRESS+HAUSER MICROPILOT S FMR MICROPILOT S FMR Zertifikat-Nr.

  • Seite 9: Produktübersicht

    Micropilot S FMR540 Identifizierung 2.1.2 Produktübersicht Zulassung: Grundgewicht A Ex-freier Bereich ATEX II 1/2G EEx ia IIC T6 *ATEX II 1/2G EEx ia IIC T6, WHG (in Vorbereitung) G *ATEX II 3G EEx nA II T6 (in Vorbereitung) *FM IS Cl.I Div.1 Gr.A-D (in Vorbereitung) 6,0 Kg (T12 Messumformergehäuse)
  • Seite 10 Identifizierung Micropilot S FMR540 Ausgang; Bedienung: A 4-20mA HART; 4-zeilige Anzeige VU331, Hüllkurvendarstellung vor Ort Sonderausführung Gehäuse: C T12 Alu, besch. IP68 NEMA6P, getrennter Anschlussraum Sonderausführung Kabeleinführung: Gewinde M20 Kabelverschraubung M20 Gewinde G1/2 Gewinde NPT1/2 Sonderausführung Eichzulassung: A NMi (<1 mm) Bauartzulassung NMi geprüfte Erstabnahme (<1 mm)

  • Seite 11: Lieferumfang

    Zustand verlassen. Das Gerät berücksichtigt die einschlägigen Normen und Vorschriften, die in der EG-Konformitätserklärung gelistet sind und erfüllt somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Kennzeichens. Registrierte Warenzeichen ®...

  • Seite 12: Montage

    Montage Micropilot S FMR540 Montage Montage auf einen Blick Markierungspunkt Gehäuse drehen bei Verwendung von Für besseren Zugang zum Endress+Hauser UNI Flansch Bedienmodul / Anschlussraum ° Innensechskant 4 mm Markierungspunkte bei Verwendung von ANSI, DIN oder JIS Flanschen L00-FMR54xxx-17-00-00-de-010 Warenannahme, Transport, Lagerung 3.2.1...

  • Seite 13: Einbaubedingungen

    Micropilot S FMR540 Montage Einbaubedingungen 3.3.1 Einbaumaße Gehäuseabmessungen max. 100 ENDRESS+HAUSER Gehäuse T12 (Aluminium) mit M20x1,5 Kabelverschraubung L00-T-FMR54-06-00-00-de-002 Endress+Hauser...
  • Seite 14 Montage Micropilot S FMR540 Micropilot S FMR540 - Prozessanschluss, Antennentyp Gehäuse T12 Endress+Hauser UNI Flansch Ausrichtvorrichtung Flansch DN100…150 DN 150 (Sensorausrichtung) mit oder Äquivalent DN 200 Endress+Hauser UNI Flansch DN 150*/200/250 DN 250 Ø 60 Ø 60 Ø 60 Ø 280 (DN 150)* Ø...
  • Seite 15 Micropilot S FMR540 Montage Endress+Hauser UNI Flansch Die Anzahl der Flanschschrauben ist teilweise reduziert. Für Massanpassung sind die Schrauben- löcher vergrößert, deshalb vor dem Anziehen der Schrauben zentrisch zum Gegenflansch aus- richten. M80.3 Endress+Hauser UNI-Flansch DN150 kompatibel mit: - DN150 PN10/16, - ANSI 6"...

  • Seite 16: Ausrichtvorrichtung Mit Endress+Hauser Uni-Flansch

    Montage Micropilot S FMR540 Ausrichtvorrichtung mit Endress+Hauser UNI-Flansch Klemmschraube 3 x M8 um 120° versetzt Ø 85 Viton-Dichtung E+H UNI-Flansch DN200/DN250 L00-FMR540xx-06-00-00-de-003 Siehe auch Sensor-Ausrichtwerkzeug → ä 64. Endress+Hauser...
  • Seite 17 Micropilot S FMR540 Montage 3.3.2 Projektierungshinweise Einbaulage • Empfohlene Distanz (1) zwischen der Behäl- terwand und dem Mittelpunkt des Stutzens: Mindestabstand wie in Tabelle angegeben (siehe Abstrahlwinkel → ä 18). • Nicht mittig (3), da Interferenzen zu Signal- verlust führen können.
  • Seite 18 Montage Micropilot S FMR540 Abstrahlwinkel Als Abstrahlwinkel ist der Winkel definiert, bei dem die Leistungsdichte der Radar-Wellen den halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außerhalb des Strahlen- kegels werden Mikrowellen abgestrahlt und können von Störern reflektiert werden. Kegeldurch- messer W in Abhängigkeit von Antennentyp (Abstrahlwinkel α) und Distanz D.

  • Seite 19: Verhalten Bei Messbereichsüberschreitung

    Micropilot S FMR540 Montage Messbedingungen • Der Messbereichsanfang liegt dort, wo der Strahl auf den Behälterboden trifft. Insbesondere bei Klöpperböden oder konischen Ausläufen können Füllstände unterhalb dieses Punktes nicht erfasst werden. • Bei Medien mit kleinem DK (Mediengruppen A und B) kann bei niedrigem Füllstand (kleiner Höhe C) der Tankboden durch das Medium hindurch sichtbar sein.

  • Seite 20: Messbereich

    Sensorverlängerung ohne Sensorverlängerung Messbereich Messbereich ε A1 DK ( r) = 1,4 ... 1,6 Bitte nehmen Sie kontakt mit Ihrer Endress+Hauser-Vertriebsorganisation auf. ε A2 DK ( r) = 1,6 ... 1,9 0,6 ... 20 m 0,8 ... 40 m ε...

  • Seite 21: Einbau

    Micropilot S FMR540 Montage Einbau 3.4.1 Montagewerkzeuge Für die Montage benötigen Sie folgendes Werkzeug: • Werkzeug für die Flanschmontage oder • einen Sechskantschlüssels SW 60 für das Einschraubgewinde und • für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm. 3.4.2 Einbau frei im Behälter...
  • Seite 22 • Hornantenne sollte aus dem Stutzen ragen. Wählen Sie bei Bedarf eine Ausführung mit Antennenverlängerung (→ ä 14). Hinweis! Ø D Bitte kontaktieren Sie Endress+Hauser bei Anwendungen mit höheren Stutzen. • Die Hornantenne sollte so installiert werden, dass sie zum Behältermittelpunkt eine L00-FMR250xx-17-00-00-de-004 Neigung von 1°...
  • Seite 23 Micropilot S FMR540 Montage Standardeinbau FMR540 mit Parabol- antenne • Einbauhinweise auf → ä 17 beachten. • Markierung zur Behälterwand ausgerichtet. • Bei Flanschen befindet sich die Markierung immer genau in der Mitte zwischen zwei Flanschbohrungen. • Nach der Montage kann das Gehäuse um 350°...

  • Seite 24: Fmr540 Mit Ausrichtvorrichtung

    Montage Micropilot S FMR540 FMR540 mit Ausrichtvorrichtung Der Micropilot S sollte senkrecht zur Oberfläche der Flüssigkeit eingebaut werden, um eine opti- male Messleistung von ±1 mm zu erreichen. Mithilfe der Ausrichtvorrichtung kann die Antennen- achse um bis zu 15° in alle Richtungen geschwenkt werden. Die Ausrichtvorrichtung dient dazu den Radarstrahl optimal auf die Oberfläche der Flüssigkeit auszurichten.

  • Seite 25: Gehäuse Drehen

    Micropilot S FMR540 Montage 3.4.3 Gehäuse drehen Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte Position zu drehen, gehen Sie wie folgt vor: •...

  • Seite 26: Verdrahtung

    Verdrahtung Micropilot S FMR540 Verdrahtung Verdrahtung auf einen Blick Bei der Erdung leitender Schirme sind die entsprechenden Regeln der EN 60079-14 und EN 1127-1 einzuhalten. Empfehlung zur sicheren Erdung leitender Schirme: Verdrahtung " Vor dem Anschluss bitte folgendes beachten: ENDRESS+HAUSER MICROPILOT S ·...

  • Seite 27: Verdrahtung Mit Tank Side Monitor Nrf590

    Micropilot S FMR540 Verdrahtung Verdrahtung mit Tank Side Monitor NRF590 " Vor dem Anschluss bitte folgendes beachten: ENDRESS+HAUSER MICROPILOT S 0560 • Die Versorgungsspannung muß mit der am Typenschild (1) Order Code: Achtung! if modification übereinstimmen. Ser.-No.: XXXXXXXXXXX see sep. label Messbereich max.

  • Seite 28: Anschluss Messeinheit

    Verdrahtung Micropilot S FMR540 Anschluss Messeinheit Anschlussraum Das Gehäuse verfügt über einen separaten Anschlussraum. Versorgung Signal L00-FMR53xxx-04-00-00-de-001 Bürde HART Min. Bürde für HART-Kommunikation: 250 Ω Kabeleinführung Kabelverschraubung: M20x1,5 Kabeleinführung: G ½ oder ½ NPT, M20 (Gewinde) Versorgungsspannung Gleichspannung: 16…36 VDC...

  • Seite 29: Anschluss An Tank Side Monitor Nrf590

    überschreiten; – das Kabel muß geschützt z. B. in einem Metallschlauch verlegt werden. Versorgung Als stand alone Version Speisung z.B. über zwei Endress+Hauser RN221N empfohlen. mm-Genauigkeit Für Messungen mit mm-Genauigkeit sollte der Messwert unbedingt via HART-Protokoll übertragen werden, um die notwendige Auflösung zu garantieren.

  • Seite 30: Anschluss Hart Mit Zwei Endress+Hauser Rn221 N

    Verdrahtung Micropilot S FMR540 4.2.2 Anschluss HART mit zwei Endress+Hauser RN221 N Commubox FXA291 (USB) - Fieldcare - ToF Tool - Field Tool Package ToF Adapter FXA291 Service-Adapter FXA193 (RS232C) Speisung 4...20 mA Signal - Fieldcare - ToF Tool - Field Tool Package...

  • Seite 31: Anschlussempfehlung

    Micropilot S FMR540 Verdrahtung Anschlussempfehlung 4.3.1 Potentialausgleich Potentialausgleich an der äußeren Erdungsklemme des Transmitters anschließen. 4.3.2 Verdrahtung abgeschirmtes Kabel " Achtung! Bei Ex-Anwendungen darf der Schirm nur sensorseitig geerdet werden. Weitere Sicherheitshin- weise entnehmen Sie der separaten Dokumentation für Anwendungen im explosionsgefährdeten Bereich.

  • Seite 32: Bedienung

    Bedienung Micropilot S FMR540 Bedienung Bedienung auf einen Blick ENDRESS + HAUSER – >3 s Mediumtyp Flüssigkeit Beispiel - Auswahl und Konfiguration im Bedienmenü: 1.) Aus der Messwertdarstellung mit in die Gruppenauswahl wechseln 2.) Mit oder die gewünschte Funktionsgruppe (z.B. "Grundabgleich (00)") auswählen und mit bestätigen...

  • Seite 33: Allgemeiner Aufbau Des Bedienmenüs

    Micropilot S FMR540 Bedienung 5.1.1 Allgemeiner Aufbau des Bedienmenüs Das Bedienmenü besteht aus zwei Ebenen: • Funktionsgruppen (00, 01, 03, …, 0C, 0D): In den Funktionsgruppen erfolgt eine grobe Ein- teilung der einzelnen Bedienmöglichkeiten des Gerätes. Zur Verfügung stehende Funktions- gruppen sind z.B.: "Grundabgleich", "Sicherheitseinst.", "Ausgang", "Anzeige", etc.

  • Seite 34: Anzeige- Und Bedienelemente

    Bedienung Micropilot S FMR540 Anzeige- und Bedienelemente Vierzeilig mit je 20 Zeichen. Anzeigekontrast über Tastenkombination einstellbar. Flüssigkristallanzeige Symbole ENDRESS + HAUSER – Rasthaken Rote Leuchtdiode Plombierstift 3 Tasten Grüne Leuchtdiode "Eichschutzschalter" L00-FMR53xxx-07-00-00-de-001 Hinweis! Für den Zugang zum Display kann der Deckel des Elektronikraumes auch im Ex-Bereich geöffnet werden.

  • Seite 35: Anzeigesymbole

    Micropilot S FMR540 Bedienung 5.2.2 Anzeigesymbole Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole: Symbol Bedeutung ALARM_SYMBOL Dieses Alarm Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das Symbol blinkt handelt es sich um eine Warnung.

  • Seite 36: Tastenbelegung

    Bedienung Micropilot S FMR540 5.2.4 Tastenbelegung Die Bedienelemente befinden sich innerhalb des Gehäuses und können nach Öffnen des Gehäuse- deckels bedient werden. Funktion der Tasten Taste(n) Bedeutung Navigation in der Auswahlliste nach oben oder Editieren der Zahlenwerte innerhalb einer Funktion...

  • Seite 37: Vor-Ort-Bedienung

    Micropilot S FMR540 Bedienung Vor-Ort-Bedienung 5.3.1 Parametrierung sperren Der Micropilot kann auf zwei Arten gegen unbeabsichtigtes Ändern von Gerätedaten, Zahlen- werten oder Werkseinstellungen gesichert werden: "Freigabecode" (0A4): In der Funktionsgruppe "Diagnose" (0A) muss in "Freigabecode" (0A4) ein Wert <> 100 (z.B.

  • Seite 38: Parametrierung Freigeben

    Funktionen der gesamten Messeinrichtung und vor allem auch die Messgenauigkeit! Solche Parameter dürfen im Normalfall nicht verändert werden und sind deshalb durch einen speziellen, nur der Endress+Hauser-Serviceorganisation bekannten Service-Code geschützt. Setzen Sie sich bei Fragen bitte zuerst mit Endress+Hauser in Verbindung.

  • Seite 39: Werkseinstellung (Reset)

    Micropilot S FMR540 Bedienung 5.3.3 Werkseinstellung (Reset) " Achtung! Bei einem Reset wird das Gerät auf Werkseinstellungen zurückgesetzt. Es kann dadurch zu einer Beeinträchtigung der Messung kommen. Im Allgemeinen ist nach einem Reset ein erneuter Grund- abgleich notwendig. Ein Reset ist nur dann notwendig: •...

  • Seite 40: Anzeige Und Bestätigung Von Fehlermeldungen

    Bedienung Micropilot S FMR540 Anzeige und Bestätigung von Fehlermeldungen Fehlerarten Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Liegen mehrere System- oder Prozessfehler an, so wird immer der-jenige mit der höchsten Priorität angezeigt! Das Messsystem unterscheidet zwischen folgenden Fehlerarten: •...

  • Seite 41: Kommunikation Hart

    Betriebsanleitung, die sich in der Transporttasche zum Gerät befindet. 5.5.2 ToF Tool-Bedienprogramm Das ToF Tool ist ein grafisches Bedienprogramm für Messgeräte von Endress+Hauser, die nach dem Laufzeitverfahren arbeiten. Es dient zur Unterstützung der Inbetriebnahme, Datensicherung, Signalanalyse und Dokumentation der Geräte. Darüber hinaus ist es mit folgenden Betriebs- systemen kompatibel: Win2000 und WinXP.
  • Seite 42 Bedienung Micropilot S FMR540 Menügeführte Inbetriebnahme L00-FMR540xx-20-00-00-de-003 Signalanalyse durch Hüllkurven: L00-FMR540xx-20-00-00-de-001 Verbindungsmöglichkeiten • Service-Schnittstelle mit Anpassungsstück FXA193 • Service-Schnittstelle mit Adapter FXA193 (RS232C) bzw. FXA291 und ToF Adapter FXA291 (USB) Endress+Hauser...

  • Seite 43: Inbetriebnahme

    Micropilot S FMR540 Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbaukontrolle und Abschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Einbaukontrolle" (→ ä 25). • Checkliste "Anschlusskontrolle" (→ ä 31). Messgerät einschalten Wird das Gerät erstmals eingeschaltet, erscheint folgendes auf dem Display: ⇒...

  • Seite 44: Grundabgleich

    Inbetriebnahme Micropilot S FMR540 Grundabgleich Tankgeometrie Flansch: Flachdeckel Referenzpunkt der Messung (für Bypass/Schwallrohr) E = Abgleich Leer (= Nullpunkt), Einstellung in 005 F = Abgleich Voll (= Spanne), Einstellung in 006 D = Distanz (Abstand Flansch / Füllgut), Anzeige in 0A5 = Füllstand, Anzeige in 0A6...
  • Seite 45 Micropilot S FMR540 Inbetriebnahme Zur erfolgreichen Inbetriebnahme ist in den meisten Anwendungen der Grundabgleich ausrei- chend. Komplexe Messaufgaben können weitere Einstellungen notwendig machen, mit denen der Anwender den Micropilot auf seine spezifischen Anforderungen hin optimieren kann. Die Funktio- nen, die hierfür zur Verfügung stehen, werden detailliert in der Betriebsanleitung BA341F erläutert.

  • Seite 46: Grundabgleich Mit Vu331

    Inbetriebnahme Micropilot S FMR540 Grundabgleich mit VU331 Funktion "Messwert" (000) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird der aktuelle Messwert in der gewählten Einheit (siehe Funktion "Kundeneinheit" (042)) angezeigt. Die Zahl der Nachkommastellen kann in der Funktion "Nachkommast." (095) eingestellt werden.

  • Seite 47: Funktion "Medium Eigensch." (003), Nur Flüssigkeiten

    Micropilot S FMR540 Inbetriebnahme Funktion "Medium Eigensch." (003), nur Flüssigkeiten ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Dielektrizitätskonstante aus. Auswahl: • unbekannt • DK: < 1.9 • DK: 1.9 ... 4 • DK: 4 ... 10 •...

  • Seite 48: Funktion "Messbedingungen" (004), Nur Flüssigkeiten

    Inbetriebnahme Micropilot S FMR540 Funktion "Messbedingungen" (004), nur Flüssigkeiten ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Messbedingungen aus. Auswahl: • Standard • Oberfl. ruhig • Oberfl.unruhig • zus. Rührwerk • schnelle Änder • Test:Filt. aus Standard Oberfl.

  • Seite 49: Funktion "Abgleich Leer"

    Micropilot S FMR540 Inbetriebnahme Funktion "Abgleich leer" (005) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Abstand vom Flansch (Referenzpunkt der Messung) bis zum minimalen Füllstand (=Nullpunkt) ein. L00-FMR2xxxx-14-00-06-de-008 " Achtung! Bei Klöpperböden oder konischen Ausläufen sollte der Nullpunkt nicht tiefer als der Punkt gelegt werden, an dem der Radarstrahl den Behälterboden trifft.

  • Seite 50: Funktion "Abgleich Voll"

    Inbetriebnahme Micropilot S FMR540 Funktion "Abgleich voll" (006) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Abstand vom minimalen Füllstand bis zum maximalen Füllstand (= Spanne) ein. L00-FMR2xxxx-14-00-06-de-009 Prinzipiell ist eine Messung bis zur Antennenspitze möglich. Jedoch sollte wegen Korrosion und Ansatzbildung das Messbereichsende mindestens 50 mm (2") von der Antennenspitze entfernt sein.

  • Seite 51: Funktion "Rohrdurchmesser"

    Micropilot S FMR540 Inbetriebnahme Funktion "Rohrdurchmesser" (007) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Rohrdurchmesser für Schwallrohr oder Bypass ein. 100% 100% ø ø L00-FMR2xxxx-14-00-00-de-011 Mikrowellen breiten sich in Rohren langsamer aus als im freien Raum. Dieser Effekt hängt vom Rohr-Innendurchmesser ab und wird vom Micropilot automatisch berücksichtigt.
  • Seite 52 Inbetriebnahme Micropilot S FMR540 Funktion "Distanz prüfen" (051) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird die Ausblendung von Störechos eingeleitet. Dazu muss die gemessene Distanz mit dem tatsächlichen Abstand der Füllgutoberfläche verglichen werden. Es gibt folgende Auswahlmöglichkeiten: Auswahl: •...

  • Seite 53: Funktion "Bereich Ausblend."

    Micropilot S FMR540 Inbetriebnahme Funktion "Bereich Ausblend." (052) ⇒ ENDRESS + HAUSER – In dieser Funktion wird der vorgeschlagene Bereich der Ausblendung angezeigt. Bezugspunkt ist immer der Referenzpunkt der Messung (→ ä 44). Dieser Wert kann vom Bediener noch editiert werden.

  • Seite 54: Funktion "Wert Setzen"

    Inbetriebnahme Micropilot S FMR540 Anzeige (008) ⇒ ENDRESS + HAUSER – Es wird die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Füllstand angezeigt. Überprüfen Sie ob die Werte dem tatsächlichen Füllstand bzw. der tatsächlichen Distanz entsprechen. Es können hier folgende Fälle auftreten: •...

  • Seite 55: Hüllkurve Mit Vu331

    Micropilot S FMR540 Inbetriebnahme Note! Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve (Funktionsgruppe "Hüllkurve" (0E). 6.4.2 Hüllkurve mit VU331 Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve (Funktionsgruppe "Hüllkurve" (0E)).

  • Seite 56: Funktion "Hüllkurvendarstellung" (0E3)

    Inbetriebnahme Micropilot S FMR540 Funktion "Hüllkurvendarstellung" (0E3) Mit dieser Funktion wird die Hüllkurve angezeigt. Sie können sie verwenden, um folgende Infor- mationen zu erhalten: Qualtität des Markierung des Vollabgleich ausgewerteten Echos ausgewerteten Echos Leerabgleich Nur Hüllkurve Anfangswert Distanz des Endwert...

  • Seite 57: Beenden Der Navigation

    Micropilot S FMR540 Inbetriebnahme Move-Modus Drücken Sie anschließend , um in den Move-Modus zu gelangen. Es wird oder ange- zeigt.Sie haben jetzt folgende Möglichkeiten: • verschiebt die Kurve nach rechts. • verschiebt die Kurve nach links. L00-FMxxxxxx-07-00-00-yy-008 Vertical-Zoom-Modus Drücken Sie noch einmal , um in den Vertical-Zoom-Modus zu gelangen.

  • Seite 58: Grundabgleich Mit Tof Tool

    Inbetriebnahme Micropilot S FMR540 Grundabgleich mit ToF Tool Um den Grundabgleich mit dem ToF Tool-Bedienprogramm durchzuführen gehen Sie wie folgt vor: • ToF Tool-Bedienprogramm auf dem PC starten und Verbindung aufbauen • Funktionsgruppe "Grundabgleich" im Navigationsfenster wählen Auf dem Bildschirm erscheint folgende Darstellung: Grundabgleich Schritt 1/4: •...
  • Seite 59 Micropilot S FMR540 Inbetriebnahme Grundabgleich Schritt 2/4: • Eingabe der Anwendungsparameter: – Tankgeometrie (Beschreibung → ä 46) – Mediumeigenschaften (Beschreibung → ä 47) – Messbedingungen (Beschreibung → ä 48) L00-FMR540xx-20-00-00-de-003 Grundabgleich Schritt 3/4: Geben Sie je nach Behälter folgende Parameter ein: •...
  • Seite 60 Inbetriebnahme Micropilot S FMR540 Grundabgleich Schritt 4/4: • mit diesem Schritt erfolgt die Störechoausblendung • die gemessene Distanz und der aktuelle Messwert werden immer in der Kopfzeile angezeigt • Beschreibung → ä 51 L00-FMR540xx-20-00-00-de-005 Endress+Hauser...

  • Seite 61: Hüllkurve Mit Tof Tool

    Micropilot S FMR540 Inbetriebnahme 6.5.1 Hüllkurve mit ToF Tool Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve. L00-FMR540xx-20-00-00-de-001 6.5.2 Benutzerspezifische Anwendungen (Bedienung) Einstellung der Parameter für benutzerspezifische Anwendungen, siehe separate Dokumentation BA341F/00/de "Beschreibung der Gerätefunktionen für Micropilot S" auf der mitgelieferten CD-ROM.

  • Seite 62: Wartung

    Sie enthalten außerdem alle für den Austausch erforderlichen Anweisungen. Alle Ersatz- teil-Kits, die Sie bei Endress+Hauser für die Reparatur des Micropilot S bestellen können, sind mit ihren Bestellnummern auf → ä 72 aufgelistet. Bitte wenden Sie sich an den Endress+Hauser Service, falls Sie weitere Informationen zu Service und Ersatzteilen wünschen.

  • Seite 63: Zubehör

    Micropilot S FMR540 Zubehör Zubehör Für den Micropilot S sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Wetterschutzhaube Für die Außenmontage steht eine Wetterschutzhaube aus Edelstahl (Bestell-Nr.: 543199-0001) zur Verfügung. Die Lieferung beinhaltet Schutzhaube und Spannschelle. Gehäuse F12 / F23 / T12...

  • Seite 64: Sensor-Ausrichtungswerkzeug Nur Für Ausrichtvorrich- Tung (Top Target Positioner - Optional)

    Dieser Vorgang gilt nur für Sensoren, die mit einer Aus- richtvorrichtung (b) bestellt wurden. Zum Ausrichten wird als Zubehör das Ausrichtungswerkzeug (a) für Micropilot S FMR540 von Endress+Hauser benötigt, Bestell-Nr.: 52026756. Beachten Sie vor Beginn des Ausrichtvorgangs, dass der Micropilot S in der richtigen Position im Tank eingebaut wurde und dass alle Flanschschrauben fest angezogen sind.
  • Seite 65 Setzen Sie das Ausrichtungswerkzeug für den Mic- ropilot S (Bestell-Nr.: 52026756) auf. Achten Sie darauf, dass sich keine störenden Teile zwischen der Rückseite des Ausrichtungswerkzeugs und dem Typenschild des Micropilot S FMR540 befinden. ° L00-FMR540xx-00-00-00-yy-006 Micropilot S FMR540 mit Hornantenne: Neigen Sie den FMR540 soweit in Richtung der Tankmitte, bis der äußere Rand der Winkelanzeige...

  • Seite 66: Commubox Fxa291

    (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Für Einzelheiten siehe TI405C/07/de. Hinweis! Für die folgenden Endress+Hauser Geräte benötigen Sie außerdem das Zubehörteil "ToF Adapter FXA291": • Cerabar S PMC71, PMP7x • Deltabar S PMD7x, FMD7x •...

  • Seite 67: Störungsbehebung

    Micropilot S FMR540 Störungsbehebung Störungsbehebung Fehlersuchanleitung Micropilot S FMR540 - Fehlersuche Spannung überprüfen nicht ok. und mit Angabe auf Gerät reagiert Richtige Spannung Gerät funktioniert? fertig dem Typenschild nicht anlegen vergleichen. nein Polarität der angelegten nicht ok. Polarität berichtigen Spannung prüfen.

  • Seite 68: Systemfehlermeldungen

    Störungsbehebung Micropilot S FMR540 Systemfehlermeldungen Code Fehlerbeschreibung mögliche Ursache Beseitigung A102 Prüfsummenfehler Gerät wurde ausgeschaltet bevor Reset Totalreset & Neuabgl. die Daten gespeichert wurden EMV Probleme vermeiden erfordl. EMV Problem Falls Alarm nach Reset noch PROM defekt ansteht, Elektronik tauschen...
  • Seite 69 Micropilot S FMR540 Störungsbehebung Code Fehlerbeschreibung mögliche Ursache Beseitigung W601 Linearisierung K1 Linerarisierung ist nicht monoton steigend Tabelle korrekt eingeben Kurve nicht monoton W611 Linearisierungspkt. Anzahl der eingegebenen Linearisierungs- Tabelle korrekt eingeben Anzahl <2 (K1) koordinaten ist < 2 W621...

  • Seite 70: Anwendungsfehler

    Störungsbehebung Micropilot S FMR540 Anwendungsfehler Fehler Ausgang mögliche Ursache Beseitigung Es steht eine je nach Konfigurierung siehe Tabelle Fehler- 1. siehe Tabelle Fehlermeldungen meldungen (→ ä 68) (→ ä 68) Warnung oder ein Alarm an. → Messwert (00) ist gemessene Distanz 1.
  • Seite 71 Micropilot S FMR540 Störungsbehebung Fehler Ausgang mögliche Ursache Beseitigung bei unruhiger Signal wird durch 1. Störechoausblendung durch- → Oberfläche (z.B. unruhige Oberfläche führen Grundabgleich Befüllen, Ent- 100% geschwächt – 2. Messbedingungen (004) auf leeren, laufendes zeitweise sind eingetreten "Oberfl. unruhig" oder Rührwerk) springt...

  • Seite 72: Ersatzteile

    Angabe der Seriennummer, welche auf das Messumformer-Typenschild aufgedruckt ist (→ ä 8). Auf jedem Ersatzteil befindet sich auch die entsprechende Ersatzteilnummer. Einbau- hinweise entnehmen Sie dem mitgelieferten Beipackzettel. Ersatzteile Micropilot S FMR540, Gehäusetyp T12 mit separatem Anschluss- und Elektronikraum O rd r.
  • Seite 73 25 Deckel für Anschlussraum 518710-0020 Deckel T3/T12, Aluminium, beschichtet, Dichtung 30 Elektronik Bitte wenden Sie sich bei Fragen an Ihre Endress+Hauser Niederlassung. Bei der Bestellung sind die vollständige Bestellnummer und die Geräteseriennummer für die Klassenbezeichnung erforderlich. 35 Klemmenmodul / Netzteil...
  • Seite 74 5° C L00-FMR540xx-00-00-00-yy-003 50 Antennenbaugruppe mit Prozessanschluss auf Anfrage! Bitte wenden Sie sich bei Fragen an Ihre Endress+Hauser Niederlassung. Bei der Bestellung sind die vollständige Bestellnummer und die Geräteseriennummer für die Klassenbezeichnung erforderlich. 55 Hornantennen 71020169 Hornstrahler FMR540 100 mm/4", SS...

  • Seite 75: Rücksendung

    • Legen Sie dem Gerät in jedem Fall eine vollständig ausgefüllte "Erklärung zur Kontamination" bei (eine Kopiervorlage der "Erklärung zur Kontamination" befindet sich am Schluss dieser Betriebs- anleitung). Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu prüfen oder zu reparieren.

  • Seite 76: Technische Daten

    Technische Daten Micropilot S FMR540 Technische Daten 10.1 Weitere technische Daten 10.1.1 Eingang Messgröße Die Messgröße ist der Abstand zwischen einem Referenzpunkt und einer reflektierenden Fläche (z.B. Messstoffoberfläche). Unter der Berücksichtigung der eingegebenen Tankhöhe wird der Füllstand rechnerisch ermittelt. Wahlweise kann der Füllstand mittels Linearisierung in andere Größen (Volumen, Masse) umge- rechnet werden.

  • Seite 77: Einsatzbedingungen: Umgebung

    Micropilot S FMR540 Technische Daten Einfluss der Umgebungs- • Nullpunkt (4 mA) temperatur mittlerer T : 0,025 %/10 K, max. 0,291 % über den gesamten Temperaturbereich -40 °C...+80 °C • Spanne (20 mA) mittlerer T : 0,07 %/10 K, max. 0,824 % über den gesamten Temperaturbereich -40 °C...+80 °C...

  • Seite 78: Einsatzbedingungen: Prozess

    Gewicht • T12-Gehäuse: ca. 6 kg + Flanschgewicht 10.1.8 Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Funkzulassung R&TTE, FCC Externe Normen und EN 60529 Richtlinien Schutzarten durch Gehäuse (IP-Code)

  • Seite 79: Ergänzende Dokumentation

    Micropilot S FMR540 Technische Daten Control Drawings Zuordnung der Control Drawings (ZD) zum Gerät: Gerätetyp Zertifikat Zündschutzart Ausgang Kommunikation FM IS ZD194F/00/en FMR540 HART CSA IS ZD196F/00/en 10.1.9 Ergänzende Dokumentation Ergänzende Dokumentation • Technische Information (TI412F/00/de) • Betriebsanleitung "Beschreibung der Gerätefunktionen" (BA341F/00/de)

  • Seite 80: Anhang

    Anhang Micropilot S FMR540 Anhang 11.1 Bedienmenü HART (Anzeigemodul), ToF Tool Grundabgleich Tankgeometrie Medium Eigensch. Messbedingungen Abgleich leer Abgleich voll Klöpperdeckel unbekannt Standard Wert eingeben Wert eingeben zyl. liegend DK: < 1.9 Oberfl. ruhig DK: 1.9 … 4 Oberfl. unruhig Bypass DK: 4 …...
  • Seite 81 Micropilot S FMR540 Anhang Distanz/Messwert Distanz prüfen Bereich Ausblend. Starte Ausblend. Distanz/Messwert Wert setzen Distanz = ok Eingabe des Es wird angezeigt: Dist. zu klein Ausbl. bereiches - D und L manuell Es wird angezeigt: - D und L Dist. unbekannt Dist.
  • Seite 82 Anhang Micropilot S FMR540 Darstellungsart Kurve lesen Hüllkurve Hüllkurve einzelne Kurve Hüllkurve+FAC zyklisch Hüllkurve+Ausbl. Anzeige Sprache Zur Startseite Anzeigeformat Nachkommast. Zeit eingeben dezimal Default: 100 s 1/16” x.xx x.xxx Diagnose aktueller Fehler letzter Fehler Lösche let. Fehl. Rücksetzen Freigabecode Zur Codeeingabe Zur Codeeingabe siehe Betriebsanl.
  • Seite 83 Micropilot S FMR540 Anhang Anzeigetest Trennungszeichen . Punkt , Komma gemessene Dist. gemess. Füllst. Fensterung Anwendungsparam. nicht geändert geändert rücksetzen Längeneinheit Download Mode L00-FMR54xxx-19-00-02-de-009 Endress+Hauser...

  • Seite 84: Funktionsbeschreibung

    Anhang Micropilot S FMR540 11.2 Funktionsbeschreibung Hinweis! Eine ausführliche Beschreibung der Funktionsgruppen, Funktionen und Parameter finden Sie in der Dokumentation BA341F/00/de "Beschreibung der Gerätefunktionen des Micropilot S" auf der mit- gelieferten CD-ROM. 11.3 Arbeitsweise und Systemaufbau 11.3.1 Funktionsweise (Messprinzip) Der Micropilot ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitmethode arbeitet.

  • Seite 85: Messeinrichtung

    Micropilot S FMR540 Anhang Die Stabilität des Referenzpunktes der Messung (GRH) hat entscheidenden Einfluß auf die Genauigkeit der Messung! Der Micropilot besitzt Funktionen zur Störechoausblendung, die vom Benutzer aktiviert werden können. Sie gewährleistet, dass Störechos von z. B. Einbauten und Streben nicht als Füllstandecho interpretiert werden.
  • Seite 86 • mit einem Personal Computer, FXA193 und dem Bedienprogramm "ToF Tool - FieldTool Package" bzw. "FieldCare". Das ToF Tool ist ein grafisches Bedienprogramm für Messgeräte von Endress+Hauser, die nach dem Laufzeitverfahren arbeiten (Radar, Ultraschall, geführte Microimpulse). Es dient zur Unter- stützung der Inbetriebnahme, Datensicherung, Signalanalyse und Dokumentation der Messstelle.

  • Seite 87: Stichwortverzeichnis

    Micropilot S FMR540 Stichwortverzeichnis Stichwortverzeichnis Abgleich leer ......44, 49, 59 Gehäuse drehen ......12, 25 Abgleich voll .
  • Seite 88 Micropilot S FMR540 Stichwortverzeichnis Tankgeometrie ....... . . 46 Tastenbelegung ....... . . 36 Technische Daten .

  • Seite 89: Erklärung Zur Kontamination Und Reinigung

    Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility.
  • Seite 90 www.endress.com/worldwide BA326F/00/de/02.08 52027768 CCS/FM+SGML 6.0 52027768...
