Montage
2.3.3 Messbedingungen
• Der Messbereichsanfang ist dort wo der Strahl auf den Tankboden trifft. Insbesondere bei
Klöpperböden oder konischen Ausläufen können Füllstände unterhalb dieses Punktes nicht
erfasst werden.
• Für eine Überfüllsicherung sollte zusätzlich zu der Blockdistanz (BD) eine Sicherheitsdis-
tanz (SD) addiert werden.
• Je nach Konsistenz kann Schaum Mikrowellen absorbieren oder an der Schaumoberfläche
reflektieren. Messungen sind unter bestimmten Voraussetzungen möglich.

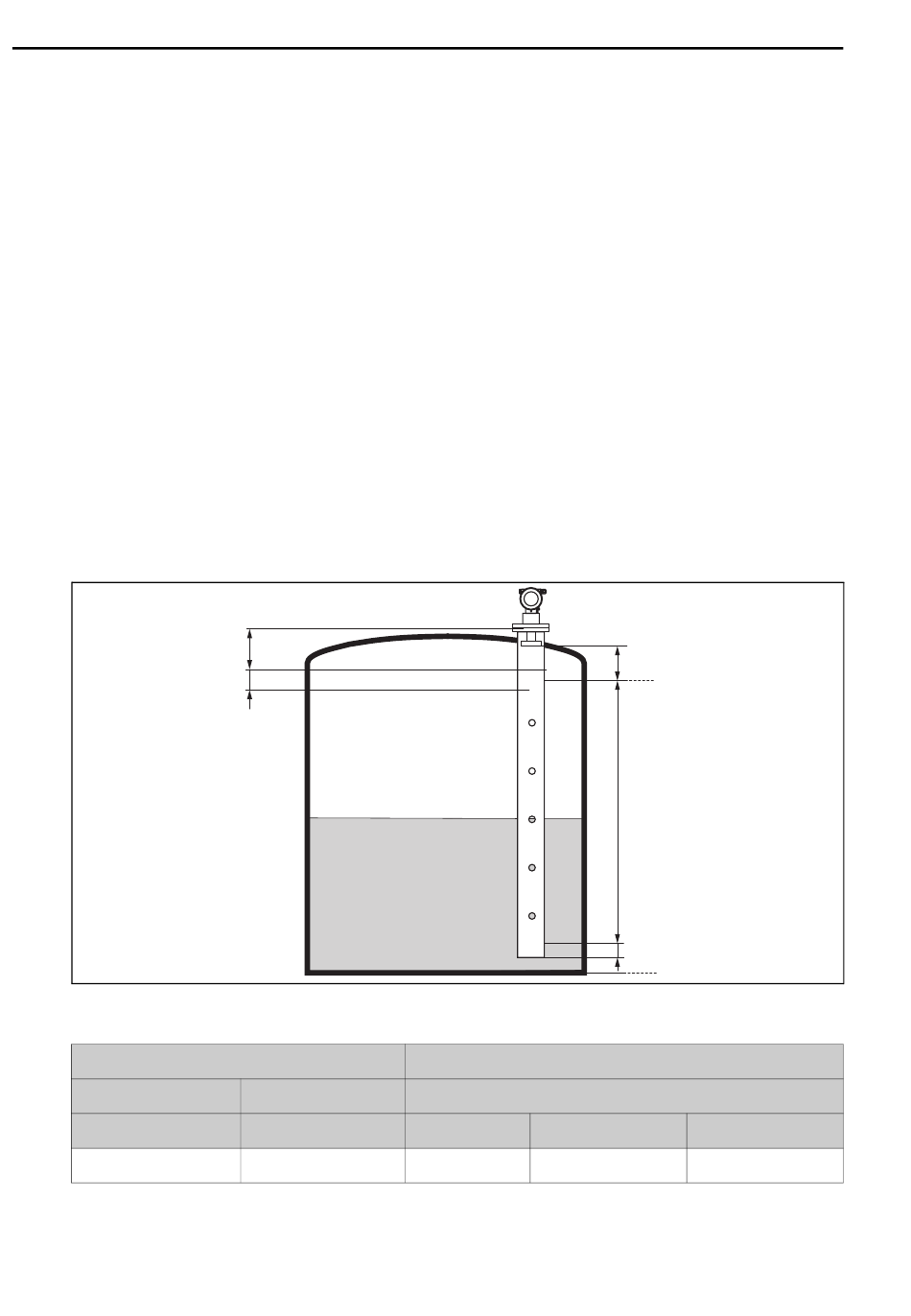

• Der kleinste mögliche Messbereich B (siehe Abb.) ist von der Antennenausführung abhängig.
• Der Nullpunkt soll generell an das Ende des Rohres gelegt werden, da sich die Elektromagne-
tischen Wellen außerhalb des Rohres nicht vollständig ausbreiten. Innerhalb des Bereichs C
muss mit einer reduzierten Genauigkeit gerechnet werden. Ist dies nicht akzeptabel, empfeh-
len wir in solchen Applikationen den Nullpunkt in einem Abstand C (siehe Abb.) über den
Tankboden zu legen:
• Bei Einsatz einer Planarantenne sollte insbesondere bei Medien mit kleiner Dielektizitätszahl
(siehe BA00208F/00/DE, Kapitel "Messbereich") das Messbereichsende nicht näher als 1 m
an dem Flansch (A in Abb.) liegen.
• Die Sicherheitsdistanz (SD) ist werkseitig auf 0,5 m und die Ausgabe eines Alarms eingestellt.
Bezug: Flansch / BD (siehe Bild)
Blockdistanz
BD [m]
1
8
BD
SD
Sicherheitsdistanz
SD [m]
0,5
Micropilot S FMR532 4...20 mA HART
Bezug: Antennenspitze (siehe Bild)
zusätzliche empfohlene Messbedingungen
A [mm]
B [m]
1000
0,5
A
100%
B
C
0%
L00-FMR53xx-17-00-00-xx-001
C [mm]
150...300
Endress+Hauser
