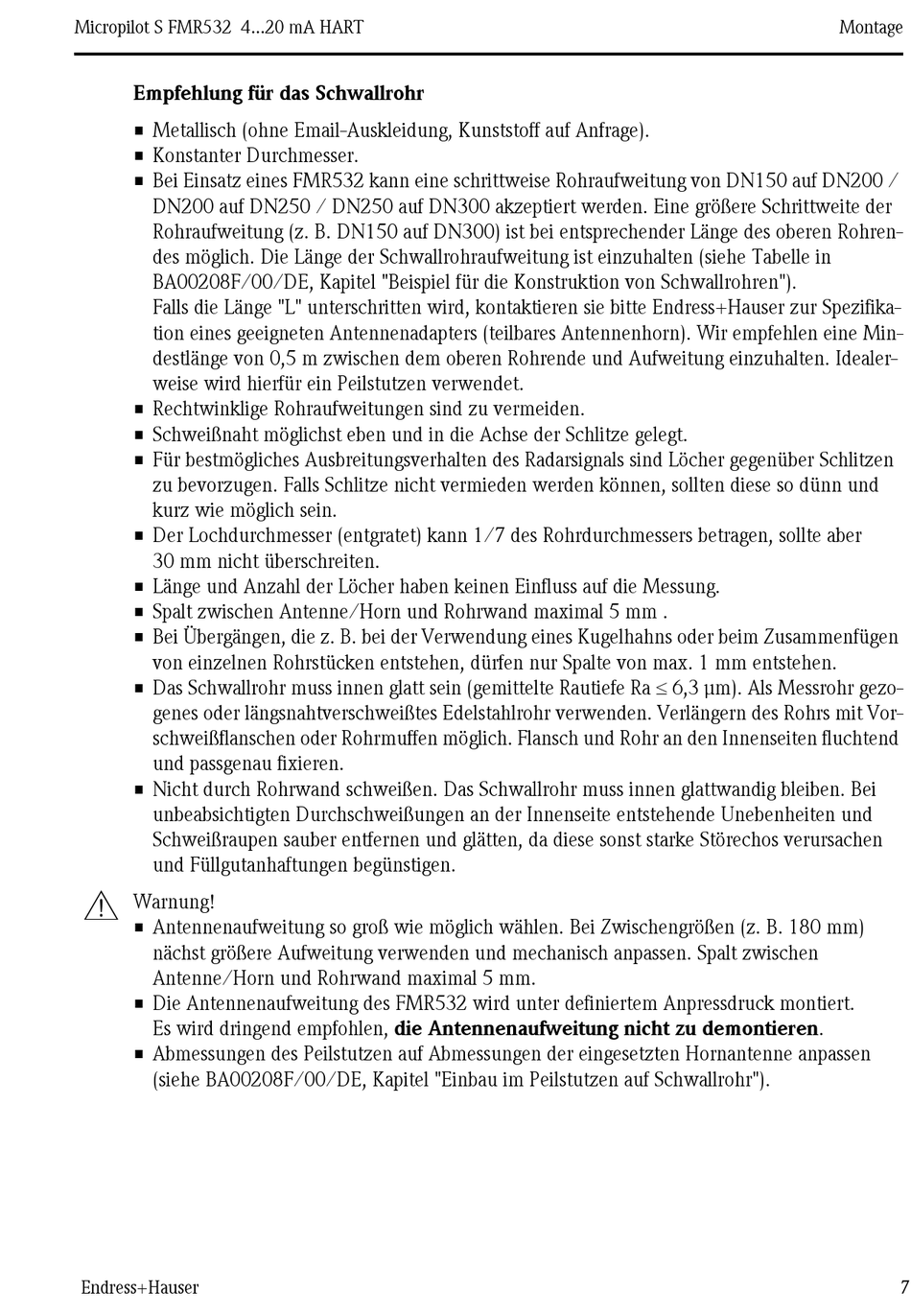

Empfehlung für das Schwallrohr
• Metallisch (ohne Email-Auskleidung, Kunststoff auf Anfrage).
• Konstanter Durchmesser.
• Bei Einsatz eines FMR532 kann eine schrittweise Rohraufweitung von DN150 auf DN200 /
DN200 auf DN250 / DN250 auf DN300 akzeptiert werden. Eine größere Schrittweite der
Rohraufweitung (z. B. DN150 auf DN300) ist bei entsprechender Länge des oberen Rohren-
des möglich. Die Länge der Schwallrohraufweitung ist einzuhalten (siehe Tabelle in
BA00208F/00/DE, Kapitel "Beispiel für die Konstruktion von Schwallrohren").
Falls die Länge "L" unterschritten wird, kontaktieren sie bitte Endress+Hauser zur Spezifika-
tion eines geeigneten Antennenadapters (teilbares Antennenhorn). Wir empfehlen eine Min-
destlänge von 0,5 m zwischen dem oberen Rohrende und Aufweitung einzuhalten. Idealer-
weise wird hierfür ein Peilstutzen verwendet.
• Rechtwinklige Rohraufweitungen sind zu vermeiden.
• Schweißnaht möglichst eben und in die Achse der Schlitze gelegt.
• Für bestmögliches Ausbreitungsverhalten des Radarsignals sind Löcher gegenüber Schlitzen
zu bevorzugen. Falls Schlitze nicht vermieden werden können, sollten diese so dünn und
kurz wie möglich sein.
• Der Lochdurchmesser (entgratet) kann 1/7 des Rohrdurchmessers betragen, sollte aber
30 mm nicht überschreiten.
• Länge und Anzahl der Löcher haben keinen Einfluss auf die Messung.
• Spalt zwischen Antenne/Horn und Rohrwand maximal 5 mm .
• Bei Übergängen, die z. B. bei der Verwendung eines Kugelhahns oder beim Zusammenfügen
von einzelnen Rohrstücken entstehen, dürfen nur Spalte von max. 1 mm entstehen.
• Das Schwallrohr muss innen glatt sein (gemittelte Rautiefe Ra ≤ 6,3 μm). Als Messrohr gezo-
genes oder längsnahtverschweißtes Edelstahlrohr verwenden. Verlängern des Rohrs mit Vor-
schweißflanschen oder Rohrmuffen möglich. Flansch und Rohr an den Innenseiten fluchtend
und passgenau fixieren.
• Nicht durch Rohrwand schweißen. Das Schwallrohr muss innen glattwandig bleiben. Bei
unbeabsichtigten Durchschweißungen an der Innenseite entstehende Unebenheiten und
Schweißraupen sauber entfernen und glätten, da diese sonst starke Störechos verursachen
und Füllgutanhaftungen begünstigen.
#
Warnung!
• Antennenaufweitung so groß wie möglich wählen. Bei Zwischengrößen (z. B. 180 mm)
nächst größere Aufweitung verwenden und mechanisch anpassen. Spalt zwischen
Antenne/Horn und Rohrwand maximal 5 mm.
• Die Antennenaufweitung des FMR532 wird unter definiertem Anpressdruck montiert.
Es wird dringend empfohlen, die Antennenaufweitung nicht zu demontieren.
• Abmessungen des Peilstutzen auf Abmessungen der eingesetzten Hornantenne anpassen
(siehe BA00208F/00/DE, Kapitel "Einbau im Peilstutzen auf Schwallrohr").
