Micropilot S FMR532 4...20 mA HART

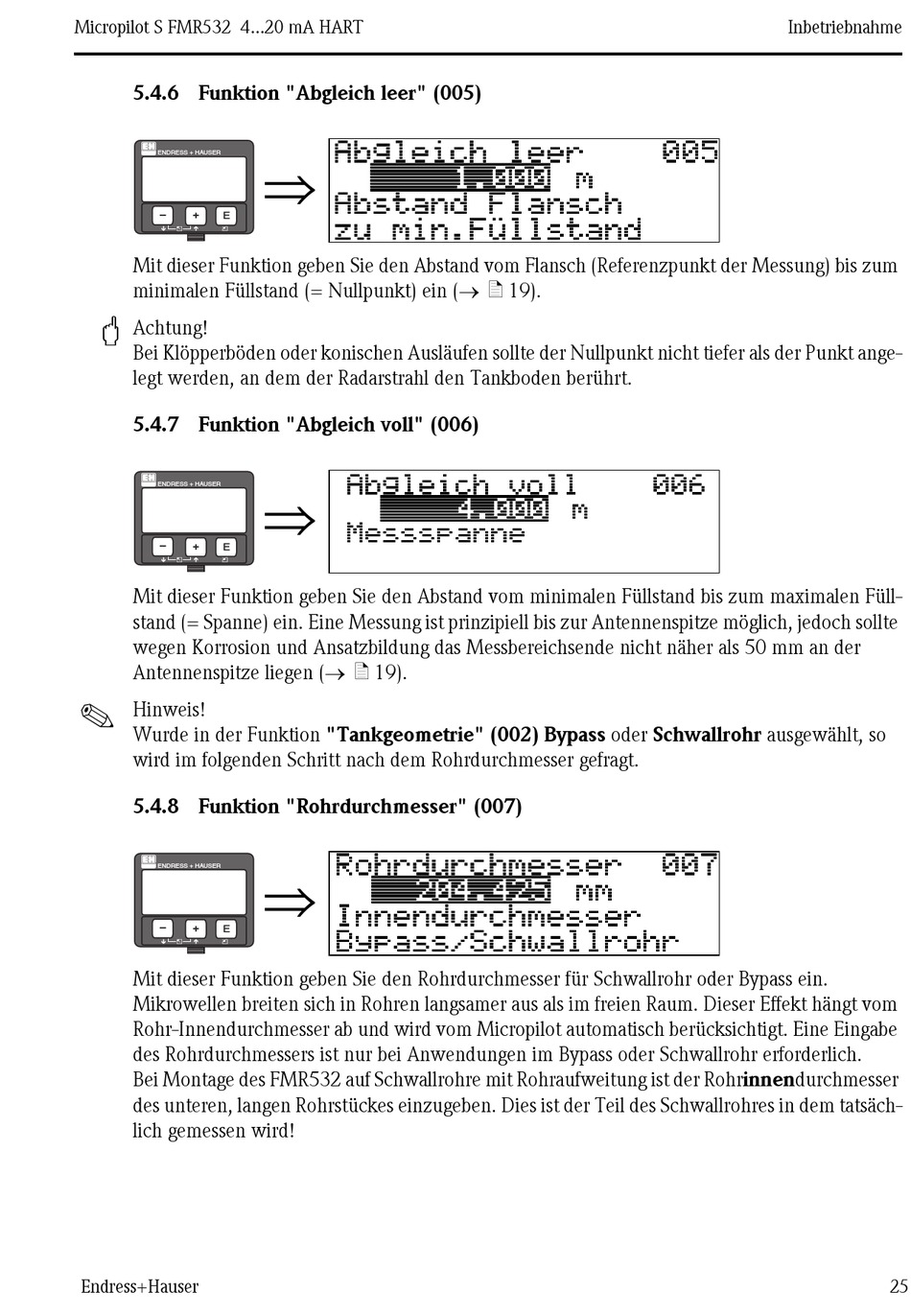

5.4.6 Funktion "Abgleich leer" (005)

ENDRESS + HAUSER
–
+
E
Mit dieser Funktion geben Sie den Abstand vom Flansch (Referenzpunkt der Messung) bis zum
minimalen Füllstand (= Nullpunkt) ein (→ ä 19).
"
Achtung!
Bei Klöpperböden oder konischen Ausläufen sollte der Nullpunkt nicht tiefer als der Punkt ange-
legt werden, an dem der Radarstrahl den Tankboden berührt.

5.4.7 Funktion "Abgleich voll" (006)

ENDRESS + HAUSER
–
+
E
Mit dieser Funktion geben Sie den Abstand vom minimalen Füllstand bis zum maximalen Füll-
stand (= Spanne) ein. Eine Messung ist prinzipiell bis zur Antennenspitze möglich, jedoch sollte
wegen Korrosion und Ansatzbildung das Messbereichsende nicht näher als 50 mm an der
Antennenspitze liegen (→ ä 19).
!
Hinweis!
Wurde in der Funktion "Tankgeometrie" (002) Bypass oder Schwallrohr ausgewählt, so
wird im folgenden Schritt nach dem Rohrdurchmesser gefragt.

5.4.8 Funktion "Rohrdurchmesser" (007)

ENDRESS + HAUSER
– +
E
Mit dieser Funktion geben Sie den Rohrdurchmesser für Schwallrohr oder Bypass ein.
Mikrowellen breiten sich in Rohren langsamer aus als im freien Raum. Dieser Effekt hängt vom
Rohr-Innendurchmesser ab und wird vom Micropilot automatisch berücksichtigt. Eine Eingabe
des Rohrdurchmessers ist nur bei Anwendungen im Bypass oder Schwallrohr erforderlich.
Bei Montage des FMR532 auf Schwallrohre mit Rohraufweitung ist der Rohrinnendurchmesser
des unteren, langen Rohrstückes einzugeben. Dies ist der Teil des Schwallrohres in dem tatsäch-
lich gemessen wird!
Endress+Hauser
⇒
⇒
⇒
Inbetriebnahme
25
