Levelflex FMP55
Benötigtes Werkzeug/Zubehör:
• Für Geräte mit Deckelsicherung: Innensechskantschlüssel SW3
• Abisolierzange
• Bei Verwendung von Litzenkabeln: Eine Aderendhülse für jeden anzuschließenden Leiter.
1.
2.

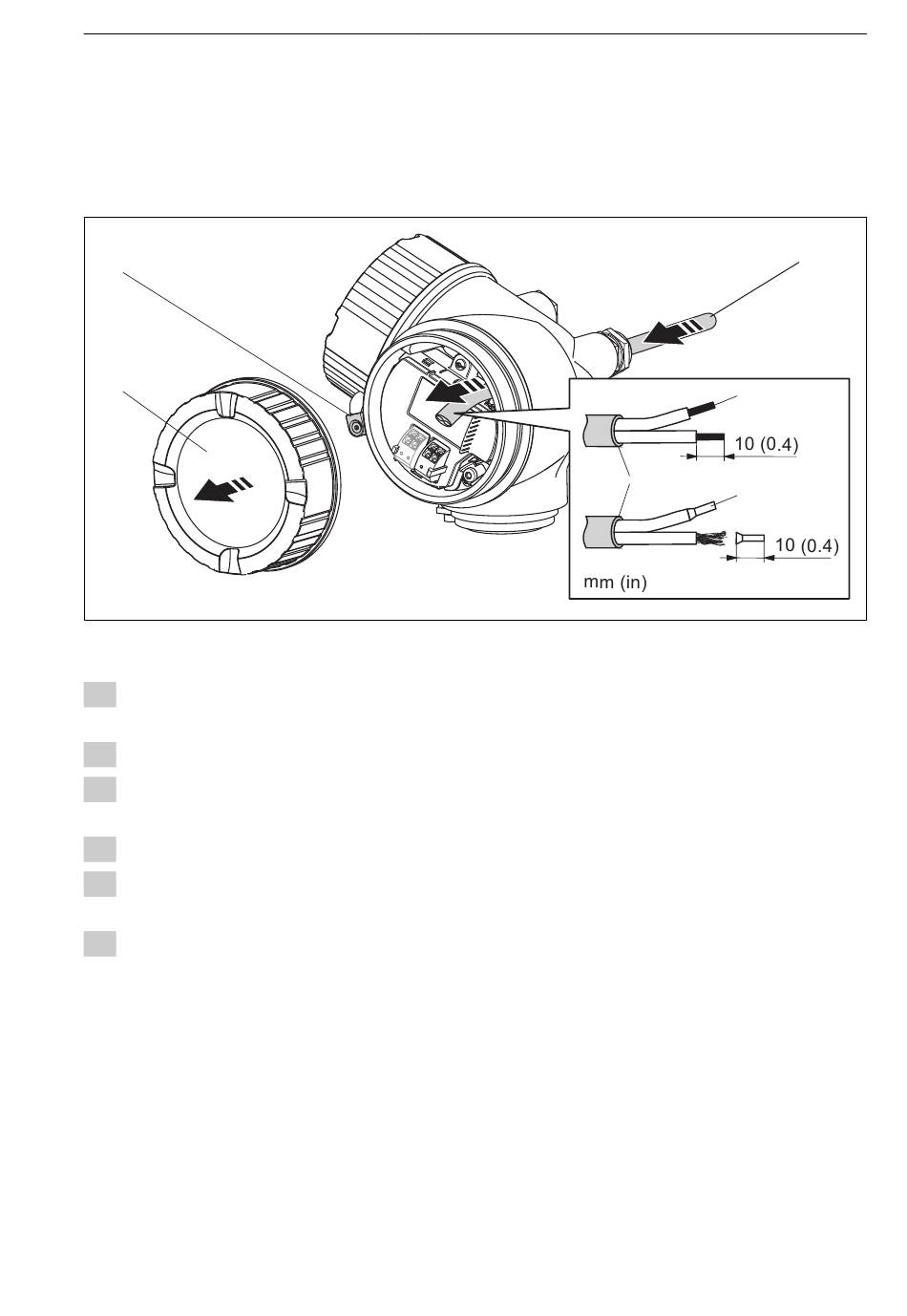

1. Schraube der Sicherungskralle des Anschlussraumdeckels lösen und Sicherungskralle um
90° gegen den Uhrzeigersinn schwenken.
2. Anschlussraumdeckel abschrauben.
3. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinführung
entfernen, um Dichtheit zu gewährleisten.
4. Kabelmantel entfernen.
5. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
6. Kabelverschraubungen fest anziehen.
Endress+Hauser
Elektrischer Anschluss
3.
5.
4.
5.
A0012619
23
