Elektrischer Anschluss
42

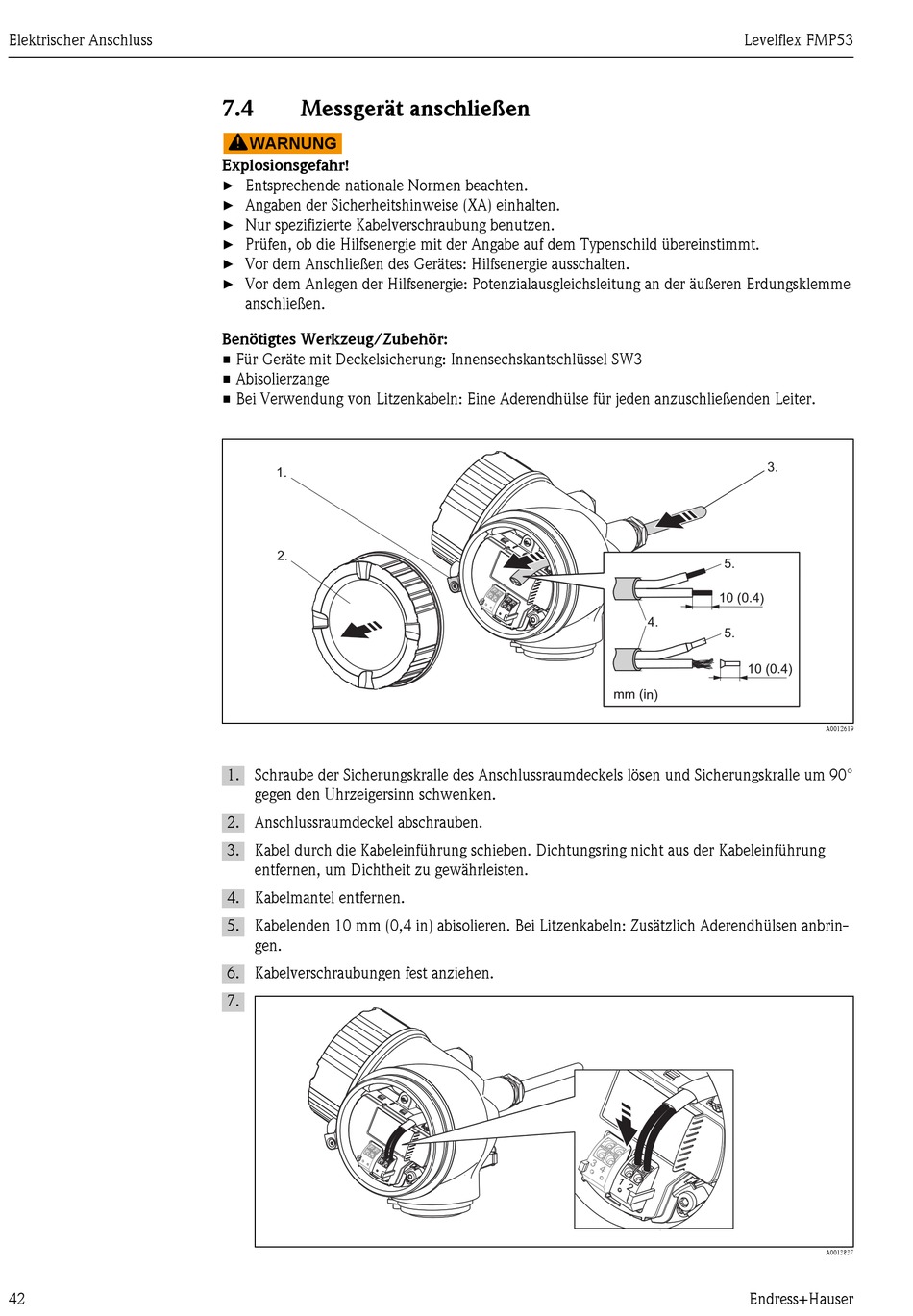

7.4 Messgerät anschließen
WARNUNG
Explosionsgefahr!
Entsprechende nationale Normen beachten.
►
Angaben der Sicherheitshinweise (XA) einhalten.
►
Nur spezifizierte Kabelverschraubung benutzen.
►
Prüfen, ob die Hilfsenergie mit der Angabe auf dem Typenschild übereinstimmt.
►
Vor dem Anschließen des Gerätes: Hilfsenergie ausschalten.
►
Vor dem Anlegen der Hilfsenergie: Potenzialausgleichsleitung an der äußeren Erdungsklemme
►
anschließen.
Benötigtes Werkzeug/Zubehör:
• Für Geräte mit Deckelsicherung: Innensechskantschlüssel SW3
• Abisolierzange
• Bei Verwendung von Litzenkabeln: Eine Aderendhülse für jeden anzuschließenden Leiter.
1.
2.
1. Schraube der Sicherungskralle des Anschlussraumdeckels lösen und Sicherungskralle um 90°
gegen den Uhrzeigersinn schwenken.
2. Anschlussraumdeckel abschrauben.
3. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinführung
entfernen, um Dichtheit zu gewährleisten.
4. Kabelmantel entfernen.
5. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbrin-
gen.
6. Kabelverschraubungen fest anziehen.
7.
Levelflex FMP53
3.
5.
4.
5.
Endress+Hauser
A0012619
A0013837
