Montage

5 Montage
5.1

Montagebedingungen

‣
Die Armatur ist zur Montage an Behältern und Rohrleitungen konzipiert. Hierfür müssen
geeignete Prozessanschlüsse kundenseitig vorhanden sein
‣
Die Montagedichtung, die den Adapter zum Prozessstutzen abdichtet, muss bauseitig
gestellt werden (außer bei den Ausführungen DN 25 Standard und DN 25 B. Braun Port).
‣
Armatur nur bei leerem Behälter und drucklosem Prozess einbauen.
Die Armatur kann in jeder beliebigen Einbaulage, von 0° bis 360°, montiert werden. Es sind
die Einbaubedingungen des verwendeten Sensors einzuhalten.
Beispiel:
15°

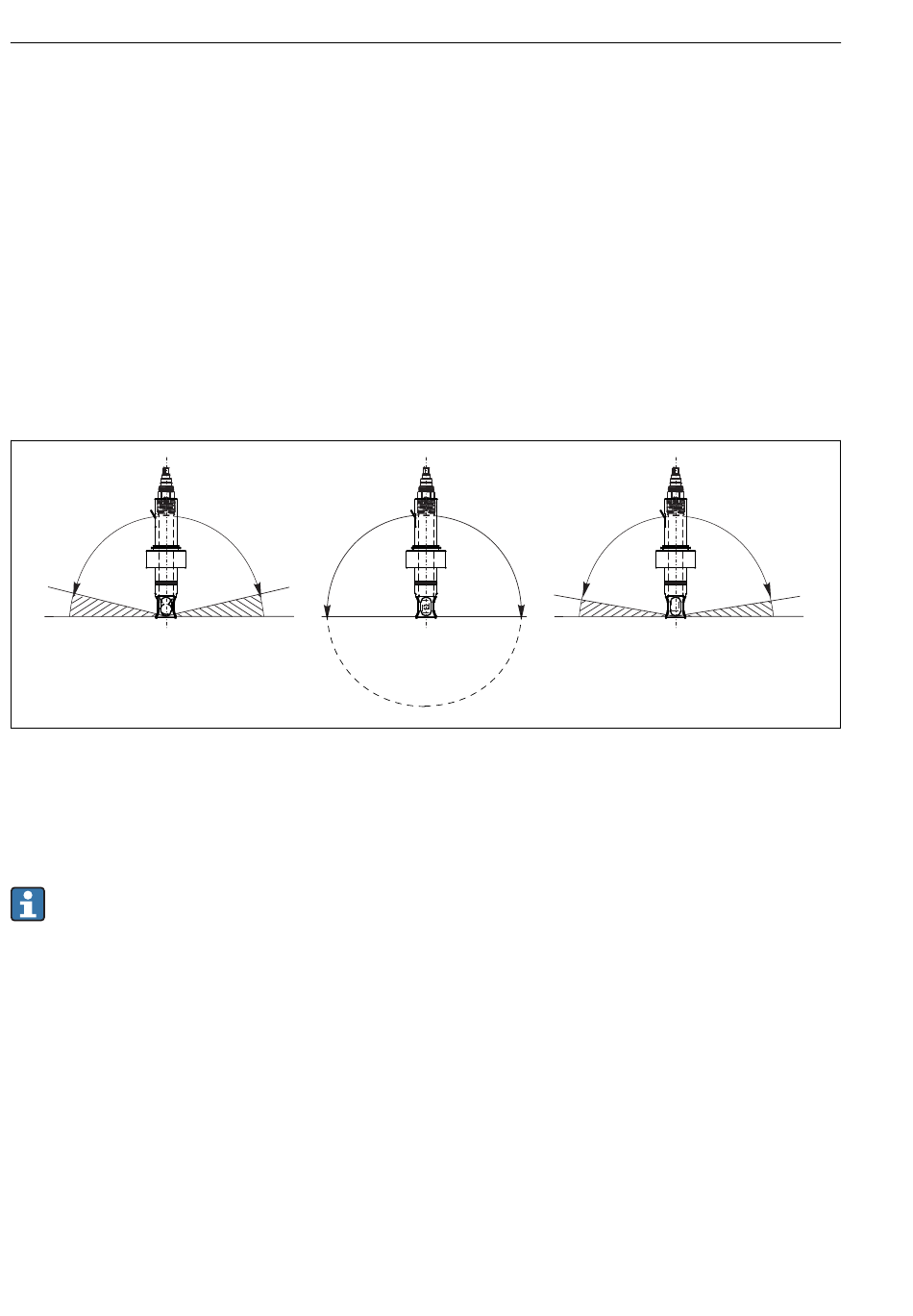

 2 Erlaubte Einbauwinkel in Abhängigkeit vom Sensor
A Glass pH-Sensor:
B ISFET pH-Sensor:
C Leitfähigkeitsensor:
CLS82D Leitfähigkeitssensor nur mit Armatur ohne Sensorschutz betreiben- keine Ein-
schränkung im Einbauwinkel.
14
A
15°
Einbauwinkel mindestens 15° von der Horizontalen
Keine Einschränkungen, empfohlen 0 ... 180°, wo Ablagerungen
auftreten können.
Einbauwinkel mindestens 10° von der Horizontalen
B
10°
Unifit CPA842
C
10°
A0034731
