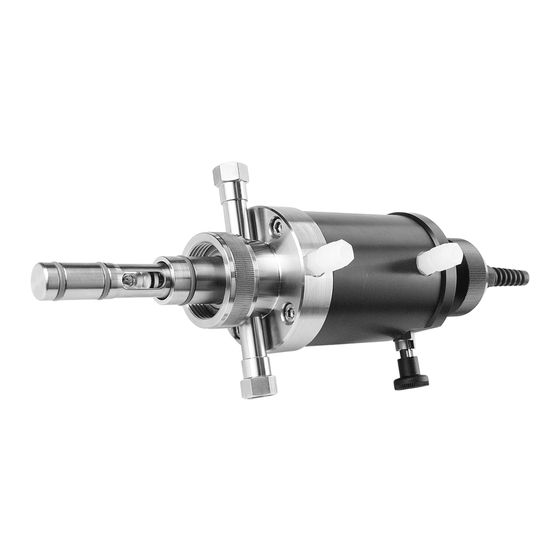

Betriebsanleitung
Cleanfit CPA471
Prozess-Wechselarmatur
BA00217C/07/DE/13.12
71161768

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Cleanfit CPA471

Inhaltszusammenfassung für Endress+Hauser Cleanfit CPA471

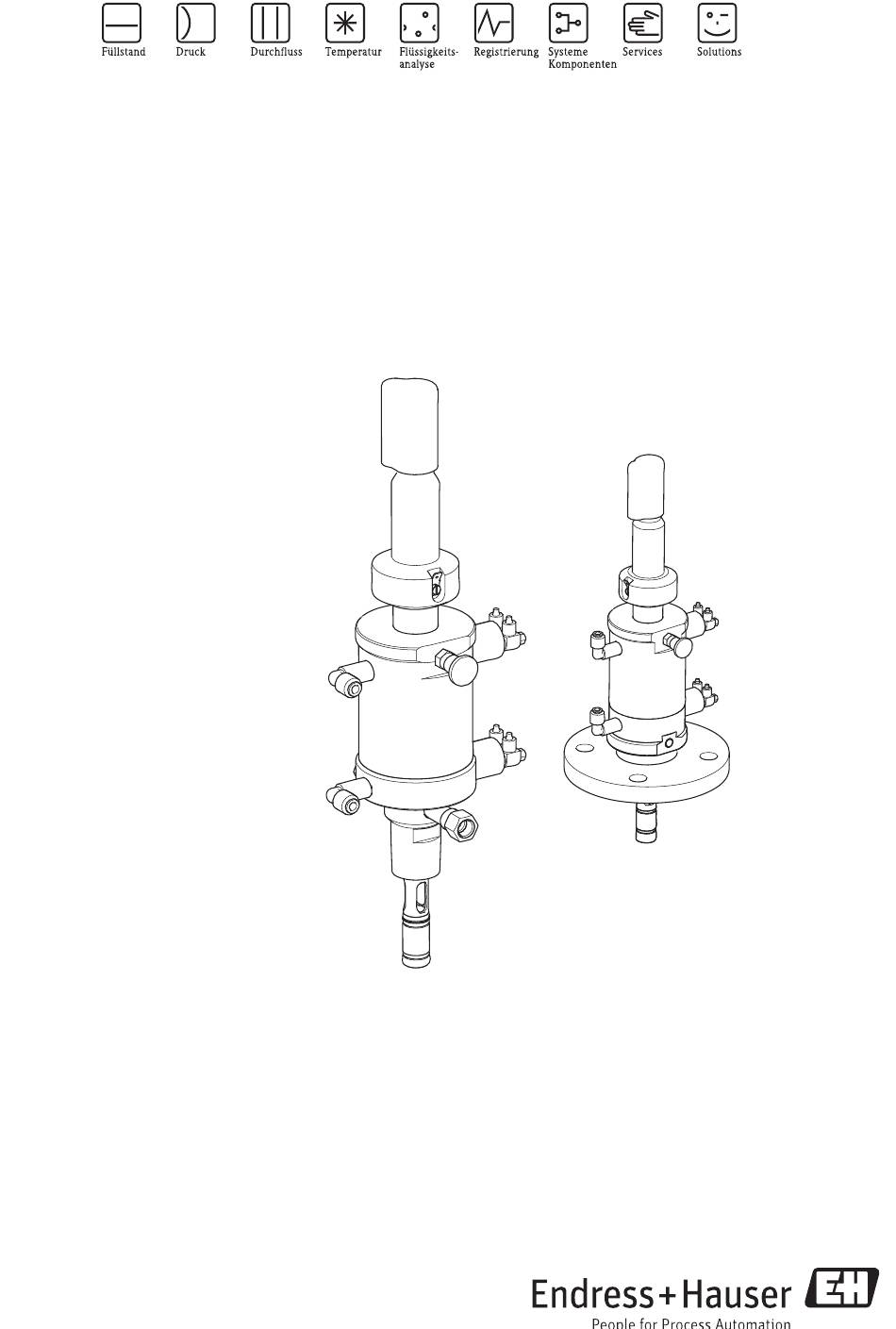

  • Seite 1 Betriebsanleitung Cleanfit CPA471 Prozess-Wechselarmatur BA00217C/07/DE/13.12 71161768...

  • Seite 3: Inhaltsverzeichnis

    Cleanfit CPA471 Inhaltsverzeichnis Sicherheitshinweise ....4 Bestimmungsgemäße Verwendung ... . . 4 Montage, Inbetriebnahme und Bedienung ..4 Betriebssicherheit .

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Cleanfit CPA471 Sicherheitshinweise Bestimmungsgemäße Verwendung Die manuell oder pneumatisch gesteuerte Wechselarmatur Cleanfit P CPA471 ist für den Einbau von pH/Redox-Sensoren in Behälter und Rohrleitungen konzipiert. Durch die konstruktive Ausführung ist ein Betrieb in druckbeaufschlagten Systemen möglich (siehe Technische Daten).

  • Seite 5: Sicherheitszeichen Und -Symbole

    Cleanfit CPA471 Sicherheitshinweise Sicherheitszeichen und -symbole Struktur, Signalwörter und Farbkennzeichnung der Warnhinweise folgen den Vorgaben in ANSI Z535.6 ("Product safety information in product manuals, instructions and other collateral materials"). Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation GEFAHR aufmerksam.

  • Seite 6: Identifizierung

    Identifizierung Cleanfit CPA471 Identifizierung Typenschild Folgende Informationen können Sie am Typenschild ablesen • Herstellerangaben • Bestellcode • Erweiterter Bestellcode • Seriennummer • Einsatzbedingungen • Sicherheitshinweis-Symbole Vergleichen Sie den auf dem Typenschild angegebenen Bestellcode mit Ihrer Bestellung. Bestellcode auflösen Geben Sie im Browser folgende Adresse ein um zur Produktseite zu gelangen: www.products.endress.com/cpa471...

  • Seite 7: Montage

    Cleanfit CPA471 Montage Montage Warenannahme, Transport, Lagerung • Achten Sie auf unbeschädigte Verpackung! • Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschä- digte Verpackung bis zur Klärung auf. • Achten Sie auf unbeschädigten Inhalt! • Teilen Sie Beschädigungen am Lieferinhalt Ihrem Lieferanten mit. Bewahren Sie die beschädigte Ware bis zur Klärung auf.
  • Seite 8 Montage Cleanfit CPA471 > 15 ° > 15 ° > 15 ° > 15 ° a0007565 Abb. 2: Einbaubeispiele mit empfohlenem Einbauwinkel (Glaselektroden) Tank Rohrbogen Horizontales Rohr Steigrohr HINWEIS Falscher Anschluss beeinträchtigt Prozesssicherheit • Verwenden Sie zum schrägen Einbau aller Armaturen mit Edelstahldruckzylinder eine Flansch- version.

  • Seite 9: Abmessungen

    Cleanfit CPA471 Montage 3.2.2 Abmessungen 80 (3.15) Ø 24.8 (0.98) Ø 18 (0.71) mm (inch) a0008304 a0008306 Abb. 3: Lange Ausführung für Gel-Elektroden Abb. 4: Kurze Ausführung für KCl-Elektroden Endress+Hauser...

  • Seite 10: Prozessanschlüsse

    Montage Cleanfit CPA471 a0008307 Abb. 5: Kurze Ausführung für Gel-Elektroden * Hub Die kurze Ausführung mit Flansch DN 50 ist nur für kompakte Blockflansche geeignet. Bei einem Flansch mit Stutzen benutzen Sie die lange Ausführung. Die Verwendung von Flüssig-KCl-Elektroden ist nur in der kurzen Ausführung möglich! 3.2.3...
  • Seite 11 Cleanfit CPA471 Montage mm (inch) a0008303 Abb. 7: Prozessanschlüsse (lange Ausführung) Flansch DN 50 Gewinde G1¼ innen mit Überwurfmutter Milchrohr NW 50 NPT 1" Außengewinde Triclamp 2" Endress+Hauser...

  • Seite 12: Einbau

    Montage Cleanfit CPA471 Einbau 3.3.1 Messeinrichtung MEAS MEAS DIAG DIAG PARAM PARAM a0005326 Abb. 8: Messeinrichtung mit pneumatischer Steuerung pH-/Redox-Sensor Kanister für Reinigungs-, Pufferlösungen Armatur Cleanfit Heißdampf / Wasser /Reinigungsmittel (optional) Messumformer Mycom CPM153 Spülblock pH-Spezialmesskabel Spülwasserventil Kommunikations-/Versorgungskabel Elektrische Leitung...

  • Seite 13: Einbau Der Armatur In Den Prozess

    Cleanfit CPA471 Montage 3.3.2 Einbau der Armatur in den Prozess WARNUNG Verletzungsgefahr durch austretendes Medium • Fahren Sie nie die Armatur in die Messposition, wenn kein Sensor installiert ist. Beachten Sie je nach Prozessanschluss: Kontrollieren Sie vor dem Einbau die Flanschdichtung zwischen den Flanschen.
  • Seite 14 Montage Cleanfit CPA471 Endlagenschalter Pneumatisch 3/2-Wege-Ventil; Gewinde M12 x 1 Steckverbindung für Schläuche mit AD = 6 mm (AD = 0,24") Elektrisch induktiv (NAMUR-Typ) ; Länge der Anschlussleitung: 10 m (32,8 ft.); Gehäusematerial: Edelstahl; Gewinde M12 x 1; Nennspannung: 8 V Ex-Kennzeichnung: 0II 1G EEx ia IIC T6 Schaltabstand 2 mm, bündig...
  • Seite 15 Cleanfit CPA471 Montage Schließen Sie die Druckluftleitung für "Armatur Service" (Topcal/Topclean Schlauch-Nr. o) an der unteren G 1/8-Verschraubung der Armatur an. Schließen Sie die Druckluft o gleichzeitig (über T-Stück) am Eingang (1) des oberen Endla- genschalter (S2) an. Dieser dient zur Positionsrückmeldung "Armatur Service".

  • Seite 16: Sensoreinbau

    Montage Cleanfit CPA471 Sensoreinbau 3.4.1 Sensor und Armatur vorbereiten 1. Entfernen Sie die Schutzkappe des Sensors. Achten Sie darauf, dass O-Ring und Druck- ring (→ å 13, Pos. 1) vorhanden sind. 2. Tauchen Sie den Sensorschaft in Wasser. So erleichtern Sie den Einbau.

  • Seite 17: Einbau Von Gel-Sensoren

    Cleanfit CPA471 Montage 3.4.2 Einbau von Gel-Sensoren 1. Ziehen Sie die Spritzschutzkappe (Abb. 15, Pos. 5) von der Armatur ab. 2. Achten Sie darauf, dass die Oberfläche des Führungsrohrs (Pos. 2) nicht beschädigt wird. Die Oberfläche dient als Dichtfläche. Schrauben Sie das Führungsrohr entgegen dem Uhrzeigersinn ab.

  • Seite 18: Sensor Mit Kcl-Nachführung

    Montage Cleanfit CPA471 3.4.3 Sensor mit KCl-Nachführung 1. Stellen Sie sicher, dass sich die Armatur in der Serviceposition befindet und der Rast- bolzen (Pos. 5) eingerastet ist. 2. Ziehen Sie die Spritzschutzkappe (→ å 16, Pos. 6) und die KCl-Haube (Pos.

  • Seite 19: Bedienung

    Cleanfit CPA471 Bedienung Bedienung Erste Inbetriebnahme Vor der ersten Inbetriebnahme vergewissern Sie sich, ob: • alle Dichtungen korrekt sitzen (an der Armatur und am Prozessanschluss) • der Sensor richtig eingebaut und angeschlossen ist • der Wasseranschluss an den Spülanschlüssen korrekt ist (wenn vorhanden) •...

  • Seite 20: Manueller Betrieb

    Bedienung Cleanfit CPA471 Manueller Betrieb Verfahren der Armatur aus der Position "Service" in die Position "Messen" Lösen Sie die Arretierung des Rastbolzens. Schieben Sie das Hubrohr, so dass der Sensorhalter in den Prozess einfährt. Arretieren Sie den Sensorhalter mit dem Rastbolzens. So verhindern Sie, dass das Hubrohr unbeabsichtigt in die Position "Service"...

  • Seite 21: Wartung

    Cleanfit CPA471 Wartung Wartung WARNUNG Verletzungsgefahr durch ausströmendes Medium! • Stellen Sie vor jeder Wartungsmaßnahme sicher, dass die Prozessleitung drucklos, leer und gespült ist. Bringen Sie die Armatur in die Position "Service" und arretieren Sie das Führungsrohr mit dem Rast- bolzen.

  • Seite 22: Reinigungsmittel

    Wartung Cleanfit CPA471 Reinigungsmittel Die Auswahl des Reinigungsmittels ist abhängig vom Grad und der Art der Verschmutzung. Die häufigsten Verschmutzungen und die geeigneten Reinigungsmittel finden Sie in der folgenden Tabelle. Art der Verschmutzung Reinigungsmittel Fette und Öle Heißes Wasser bzw. temperierte tensidhaltige (alkalische) Mittel oder wasserlösliche organische Lösemittel (z.B.
  • Seite 23 Ziehen Sie die Sensorführung (Pos. 5) nach unten aus dem Druckzylinder heraus. Austausch der Dichtungen Versehen Sie die neuen Dichtungen mit einem dünnen Fettfilm (z.B. Syntheso Glep1). Tauschen Sie nun die in (Abb. 22) gezeigten O-Ringe aus. Bauen Sie die Armatur wieder zusammen. Endress+Hauser...
  • Seite 24 Wartung Cleanfit CPA471 a0008628 Abb. 22: Position der O-Ringe O-Ringe, nicht mediumsberührend O-Ringe, mediumsberührend Kit-Nr. Kit Pos. Nr. Größe Bemerkungen/Material 71064624 Pos. 60 ID 20.35 W1.78 71064624 Pos. 20 ID 30.00 W3.50 Handantrieb-Ausführung 71064624 Pos. 20 ID 30.00 W3.50 Pneumatik-Ausführung 71064624 Pos.

  • Seite 25: Zubehör

    Cleanfit CPA471 Zubehör Zubehör Installationszubehör Kit Druckminderer • komplett, einschließlich Manometer und Befestigungswinkel; • Bestell-Nr. 51505755 Pneumatische Drossel zur Regulierung der Verfahrgeschwindigkeit der Armatur, • G1/8 Verschraubung • Best.-Nr. 50036864 Einschweißstutzen G1¼, gerade, Sicherheitsstutzen • Nichtrostender Stahl 1.4435 (AISI 316 L); Bestell-Nr.: 51502798 Einschweißstutzen G1¼...

  • Seite 26: Endlagenschalter

    Zubehör Cleanfit CPA471 Schlauchtüllen für Spülanschlüsse G ¼, DN 12 • Nichtrostender Stahl 1.4404 (AISI 316 L), (2 Stück) • Best.-Nr.: 51502808 Schlauchtüllen für Spülanschlüsse G ¼, DN 12 • PVDF (2 Stück) • Best.-Nr.: 50090491 Endlagenschalter Nachrüstset pneumatische Endlagenschalter (2 Stück);...
  • Seite 27 Cleanfit CPA471 Zubehör Orbipore CPS91/CPS91D • pH-Elektrode m. Lochdiaphragma für Medien mit hohem Verschmutzungspotenzial; • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.endress.com/cps91 oder www.products.endress.com/cps91d) • Technische Information TI375C/07/DE Orbipore CPS92/CPS92D • Redox-Elektrode m. Lochdiaphragma für Medien mit hohem Verschmutzungspotenzial; • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.endress.com/cps92 oder www.products.endress.com/cps92d)

  • Seite 28: Störungsbehebung

    Armatur keine Undichtheiten aufweist. Die Armatur muss danach wie- der den in den technischen Daten genannten Spezifikationen entsprechen. Tauschen Sie alle anderen beschädigten Teile sofort aus. Zur Bestellung von Zubehör und Ersatztei- len benutzen Sie die Kapitel "Zubehör" und "Ersatzteile" oder wenden sich an Ihr Endress+Hauser Vertriebsbüro. Endress+Hauser...

  • Seite 29: Ersatzteile

    Cleanfit CPA471 Störungsbehebung Ersatzteile a0008561 Abb. 25: Ersatzteile (alle Armaturenausführungen) Bitte entnehmen Sie nachfolgender Tabelle die Bestellnummern der Ersatzteilkits anhand der Positionsnummern in Abb. 25. Endress+Hauser...
  • Seite 30 Störungsbehebung Cleanfit CPA471 Pos.Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Führungsrohr für Gel-Elektroden 120 mm 51503715 Für Armaturen-Ausführung: – pneumatisch – kurz, Eintauchtiefe bis 95 mm Kit 471/472 kurz, pneumatisch Führungsrohr für Gel-Elektroden 225 mm 51503716 Für Armaturen-Ausführung: – pneumatisch – lang, Eintauchtiefe bis 201 mm Kit 471/472 lang, pneumatisch Führungsrohr für Gel-Elektroden 120 mm...
  • Seite 31 Cleanfit CPA471 Störungsbehebung Pos.Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Spülgehäuse komplett 51503760 Für Armaturen-Ausführung: – Prozessanschluss: Innengewinde G1 ¼ (Überwurf) – ohne Spülanschluss Spülgehäuse komplett 51503761 Für Armaturen-Ausführung: – Prozessanschluss: Innengewinde G1 ¼ (Überwurf) – mit Spülanschluss G1/8 Verschlussstopfen M12x1 51503733 Für Armaturen-Ausführung:...
  • Seite 32 Störungsbehebung Cleanfit CPA471 Pos.Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Spülgehäuse komplett 51503762 Für Armaturen-Ausführung: – Prozessanschluss: Außengewinde NPT 1" (Überwurf) – ohne Spülanschluss Überwurf, ohne Spülanschluss Spülgehäuse komplett 51503763 Für Armaturen-Ausführung: – Prozessanschluss: Außengewinde NPT 1" (Überwurf) – mit Spülanschluss G1/8 Spülgehäuse komplett...

  • Seite 33: Rücksendung

    Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestim- mungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsbe- rührend sind, in einer bestimmten Art und Weise umzugehen.

  • Seite 34: Technische Daten

    Technische Daten Cleanfit CPA471 Technische Daten Umgebungsbedingungen Umgebungstemperatur Die Umgebungstemperatur darf nicht unter 0 °C (32 °F) fallen. Die maximal zulässige Temperatur für die elektrischen Endlagenschalter (NAMUR-Typ) ist 90 °C (194 °F). Prozessbedingungen 0 ... max. 4 bar (0 ... max. 58 psi) Überdruck bei manueller Betätigung Prozessdruckbereich 0 ...

  • Seite 35: Konstruktiver Aufbau

    Cleanfit CPA471 Technische Daten Konstruktiver Aufbau Bauform, Maße s. Kapitel "Montage" Kurze Ausführung pH-Glaselektroden, Gel 120 mm pH-Glaselektroden, KCl 225 mm pH-ISFET-Sensoren, Gel, 120 mm Sensorenbestückung pH-ISFET-Sensoren, KCl, 225 mm Lange Ausführung pH-Glaselektroden, Gel, 225 mm pH-ISFET-Sensoren, Gel, 225 mm Gewicht 2,5 - 9 kg (5,5 - 20 lbs), abhängig vom Druckzylindermaterial, vom Prozessanschluss und...
  • Seite 36 Technische Daten Cleanfit CPA471 Endress+Hauser...

  • Seite 37: Stichwortverzeichnis

    Cleanfit CPA471 Stichwortverzeichnis Abmessungen ........9 Konstruktiver Aufbau.
  • Seite 38 Cleanfit CPA471 Zubehör Endlagenschalter ......26 Installationszubehör ......25 Sensoren .
  • Seite 39 Cleanfit CPA471 Endress+Hauser...
  • Seite 40 BA00217C/07/DE/13.12 Printed in Germany / FM+SGML 6.0 / DT 71161768...
