Endress+Hauser Unifit CPA842 Betriebsanleitung
Prozessarmatur
Vorschau ausblenden
Andere Handbücher für Unifit CPA842:
- Betriebsanleitung (32 Seiten) ,
- Betriebsanleitung (28 Seiten)
Verwandte Anleitungen für Endress+Hauser Unifit CPA842
Inhaltszusammenfassung für Endress+Hauser Unifit CPA842
- Seite 1 Products Solutions Services BA01795C/07/DE/01.17 71375722 Betriebsanleitung Unifit CPA842 Prozessarmatur...
-
Seite 3: Inhaltsverzeichnis
Unifit CPA842 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ..4 Warnhinweise ..... . . 4 Symbole ......4 Symbole am Produkt . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Unifit CPA842 Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen. -
Seite 5: Grundlegende Sicherheitshin
Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung Die Prozessarmatur Unifit CPA842 ist für den Einbau von 12 mm-Sensoren mit einer Schaft- länge von 120 mm in Behälter, Bioreaktoren und Rohrleitungen konzipiert. Durch die konstruktive Ausführung ist ein Betrieb in druckbeaufschlagten Systemen möglich (→... -
Seite 6: Betriebssicherheit
Grundlegende Sicherheitshinweise Unifit CPA842 Betriebssicherheit Vor der Inbetriebnahme der Gesamtmessstelle: Alle Anschlüsse auf ihre Richtigkeit prüfen. Sicherstellen, dass elektrische Kabel und Schlauchverbindungen nicht beschädigt sind. Beschädigte Produkte nicht in Betrieb nehmen und vor versehentlicher Inbetriebnahme schützen. Beschädigte Produkte als defekt kennzeichnen. -
Seite 7: Produktbeschreibung

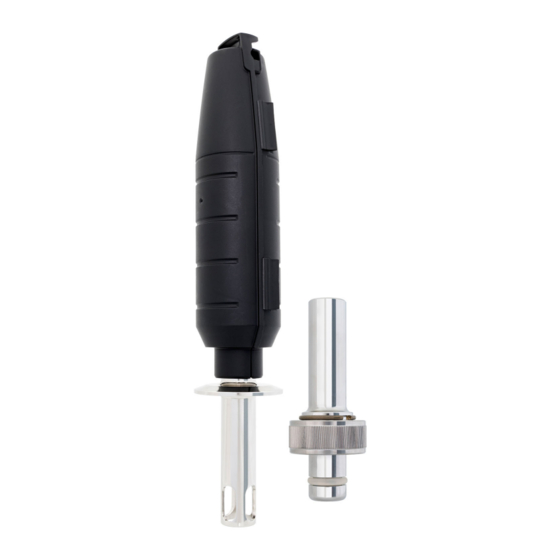

Unifit CPA842 Produktbeschreibung Produktbeschreibung A0034734 1 Beschreibung CPA842 Schutzhaube Befestigungsring für PAL- Anschluss und/oder Schutzhaube Hilfswerkzeug für Sensormontage Überwurfmutter Innengewinde PG13,5 für Sensoren mit 120 mm Schaftlänge und Sensorschutzkorb 12 mm -Durchmesser PAL-Anschluss für Flachsteckhülse 6,3 mm Endress+Hauser... -
Seite 8: Prozessanschlüsse
Produktbeschreibung Unifit CPA842 Prozessanschlüsse Prozessanschluss DN25 Standard DN25 B.Braun port A0035539 Clamp 1.5" kurz mit AD von 50,5 mm entspricht NW 38 ISO 2852 Endress+Hauser... - Seite 9 Unifit CPA842 Produktbeschreibung Prozessanschluss Clamp 1.5" lang mit AD von 50,5 mm • erfüllt ASME-BPE 2009 • entspricht DN 40 DIN 32676 2001 • entspricht NW 38 ISO 2852 Clamp 2" mit AD von 64 mm • erfüllt ASME-BPE 2009 •...
- Seite 10 Produktbeschreibung Unifit CPA842 Prozessanschluss Milchkupplung DN 50 DIN 11851 (EHEDG-Zulassung nur mit Dichtung von Siersema) A0034978 Varivent Flansch N (DN 40 ... 125) A0034979 Endress+Hauser...
-
Seite 11: Warenannahme Und Produkt
Unifit CPA842 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme Auf unbeschädigte Verpackung achten. Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. Auf unbeschädigten Inhalt achten. Beschädigungen am Lieferinhalt dem Lieferanten mitteilen. Beschädigte Ware bis zur Klärung aufbewahren. -
Seite 12: Zertifikate Und Zulassungen
Warenannahme und Produktidentifizierung Unifit CPA842 4.2.2 Zertifikate und Zulassungen ADI- free Während der gesamten Produktion aller prozessmedienberührenden Teile werden weder Material tierischen Ursprungs noch Bestandteile tierischen Ursprungs verwendet. (Beschei- nigt in Pharma CoC ) Bioreaktivität (USP ClassVI) (optional) Die Kunststoff- und Elastomerkomponenten des Produkts mit Medienkontakt haben die Bio- reaktivitätstests gemäß... -
Seite 13: Bestellcode Interpretieren
Bestellcode vom Typenschild in die Suchmaske eingeben. Anschließend Details anzei- gen wählen. Einzelheiten zu jedem Merkmal (gewählte Option) des Bestellcodes werden ange- zeigt. 4.2.5 Herstelleradresse Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen 4.2.6 Lieferumfang Der Lieferumfang besteht aus: •... -
Seite 14: Montage
Montage Unifit CPA842 Montage Montagebedingungen ‣ Die Armatur ist zur Montage an Behältern und Rohrleitungen konzipiert. Hierfür müssen geeignete Prozessanschlüsse kundenseitig vorhanden sein ‣ Die Montagedichtung, die den Adapter zum Prozessstutzen abdichtet, muss bauseitig gestellt werden (außer bei den Ausführungen DN 25 Standard und DN 25 B. Braun Port). -
Seite 15: Abmessungen
Unifit CPA842 Montage 5.1.1 Abmessungen A0034653 3 Abmessungen in mm (in) Standard Sensorschutz Sensorschutz mit PAL Sensorschutz mit Schutzhaube CPA842- CPA842-XXXXXX1+NB CPA842- CPA842-XXXXXX1+NC XXXXXX1 XXXXXX1+NA kein Sensorschutz 110 (4,33) 110 (4,33) 110 (4,33) 323,5 (12,74) kein Sensorschutz 137,5 (5,41) -
Seite 16: Eintauchtiefe
Montage Unifit CPA842 Eintauchtiefe A0034652 4 Eintauchtiefe in mm (in) Prozessan- Merkmal schluss DN25 Stan- 37,5 (1,46) 61 (2,4) 65 (2,6) 25 (1) 11 (0,43) 29 (0,1) dard DN25 57 (2,24) 80,5 (3,17) 84,5 (33,3) 25 (1) 11 (0,43) 49 (0,16) B.Braun... -
Seite 17: Armatur Montieren
Armatur montieren 5.3.1 Messeinrichtung Eine komplette Messeinrichtung besteht aus: • Armatur Unifit CPA842 • 120 mm Sensor, z. B.CPS171D, Orbisint CPS11D, CLS82D, Oxymax COS22D oder COS81D mit oder ohne Memosens-Technologie • Messumformer, z. B. Liquiline CM44x • Messkabel, z. B. CYK10 A0034675 ... -
Seite 18: Armatur In Den Prozess Einbauen
Montage Unifit CPA842 5.3.2 Armatur in den Prozess einbauen WARNUNG Austretendes Prozessmedium Verletzungsgefahr durch hohen Druck, hohe Temperatur oder durch chemische Gefährdung! ‣ Schutzhandschuhe, Schutzbrille und Schutzkleidung tragen. ‣ Armatur nur bei leeren und drucklosen Behältern oder Rohrleitungen montieren. Korrekten Sitz der Dichtung zwischen Dichtfläche Armatur und Prozessadapter kontrol- lieren. -
Seite 19: Montagekontrolle
Unifit CPA842 Inbetriebnahme Sensor einschrauben. Erst handfest, dann mit Steckschlüssel (SW 17 bzw SW19 bei Memosens) um ca. ¼ Drehung, ca 3 Nm. Messkabel vom Messumformer mit dem Sensor verbinden. Bei KCl-Sensoren: KCl- Zuleitung anschließen. Bei Sensor OUSBT66 und anderen Sensoren mit Edelstahlverschraubung: Das Gewinde muss mit einem dünnen Fettfilm versehen werden. -
Seite 20: Wartungsarbeiten
Wartung Unifit CPA842 Wartungsarbeiten 7.1.1 Armatur reinigen Die Auswahl des Reinigungsmittels ist abhängig vom Grad und der Art der Verschmutzung. Die häufigsten Verschmutzungen und die geeigneten Reinigungsmittel finden Sie in der fol- genden Tabelle. Art der Verschmutzung Reinigungsmittel Fette und Öle Heißes Wasser bzw. -
Seite 21: Leckage-Überwachung
Unifit CPA842 Wartung • Sie können die Armatur auch inline reinigen (CIP). • Sie können die Armatur auch inline sterilisieren (SIP), wenn der Sensor SIP-fähig ist • Die Armatur kann bei entsprechendem Sensor auch autoklaviert werden. 7.1.2 Leckage-Überwachung A0034691 In regelmäßigen Abständen die Leckage-Überwachung kontrollieren (Sichtkontrolle). -
Seite 22: Reparatur
Reparatur Unifit CPA842 Dichtungen ersetzen A0034679 7 Position der Dichtungen Formdichtung (EPDM, FKM, FFKM) oder O-Ring (Silikon) in der Armatur O-Ring für Prozessanschluss Ausführung (DN25 Standard, DN25 B. und Braun port) Gezeigte Dichtungen ersetzen. O-Ring-Picker verwenden. Dichtungen einfetten, bei EPDM, FKM und FFKM lebensmitteltauglichen Fett (z. B. -
Seite 23: Beschädigte Teile Austauschen
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Pro- dukt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Sicherstellen einer sicheren, fachgerechten und schnellen Rücksendung: ‣... -
Seite 24: Installationszubehör
Zubehör Unifit CPA842 Installationszubehör G1¼ G1¼ Ø28 (1.1) Ø28(1.1) 15° Ø25(0.98) Ø25(0.98) A0034483 A0034484 9 Einschweißstutzen schräg, in mm (in) 8 Einschweißstutzen gerade, in mm (in) Sicherheits-Einschweißstutzen DN25 • gerade, nichtrostender Stahl 1.4435, L=50 • Bestellnummer: 51508049 • nur für CPA842-xxxxxAA Sicherheits-Einschweißstutzen DN25... -
Seite 25: Dichtungen
Unifit CPA842 Zubehör Dichtungen • Kit, Dichtung mediumberührt EPDM • Kit, Dichtung mediumberührt FKM • Kit, Dichtungen FFKM, DN25 G1 1/4, mediumberührte Teile • Kit, Dichtungen FFKM, excl. G1 1/4, mediumberührte Teile • O-Ring Silikon FDA (USP Class VI) Sensoren (Auswahl) Informieren Sie sich auf der Produktseite über die Einsatzmöglichkeit weiterer Sensoren. - Seite 26 Zubehör Unifit CPA842 Memosens CPS16D • pH-Redox-Kombisensor für die Prozesstechnik • Mit schmutzabweisendem PTFE-Diaphragma • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps16D Technische Information TI00503C Memosens CPS96D • pH-Redox-Kombisensor für chemische Prozesse • Mit vergiftungsresistenter Referenz mit Ionenfalle • Mit Memosens-Technologie •...
-
Seite 27: Technische Daten
Unifit CPA842 Technische Daten Technische Daten 10.1 Umgebung 10.1.1 Umgebungstemperatur -15 ... +70 °C (5 ... +160 °F) 10.1.2 Lagerungstemperatur -15 ... +70 °C (5 ... +160 °F) 10.2 Prozess 10.2.1 Prozesstemperatur Spezifikation der Elektroden ist zu beachten. –15 ... 140 °C (+5 ... 280 °F) 10.2.2... -
Seite 28: Konstruktiver Aufbau
Technische Daten Unifit CPA842 10.3 Konstruktiver Aufbau 10.3.1 Abmessungen → 15 10.3.2 Gewicht Armatur mit Prozessanschluss A ... U: 0,3 ... 1,4 kg (0,7 ... 3,1 lbs) Schutzhaube: ca. 0,2 kg (0,4 lbs) 10.3.3 Werkstoffe Mediumsberührend Dichtungen: Formdichtung aus EPDM, FDA-konform nach 21CFR 177.2600, USP Class VI Formdichtung aus FKM, FDA-konform nach 21CFR 177.2600, USP... -
Seite 29: Stichwortverzeichnis
Unifit CPA842 Stichwortverzeichnis Stichwortverzeichnis Messeinrichtung ....17 Prozesseinbau ....18 Anforderungen an das Personal ..5 Sensor . - Seite 32 www.addresses.endress.com...
