Verbindungen
Eingänge
Steuerung
/Service
Ausgänge
2

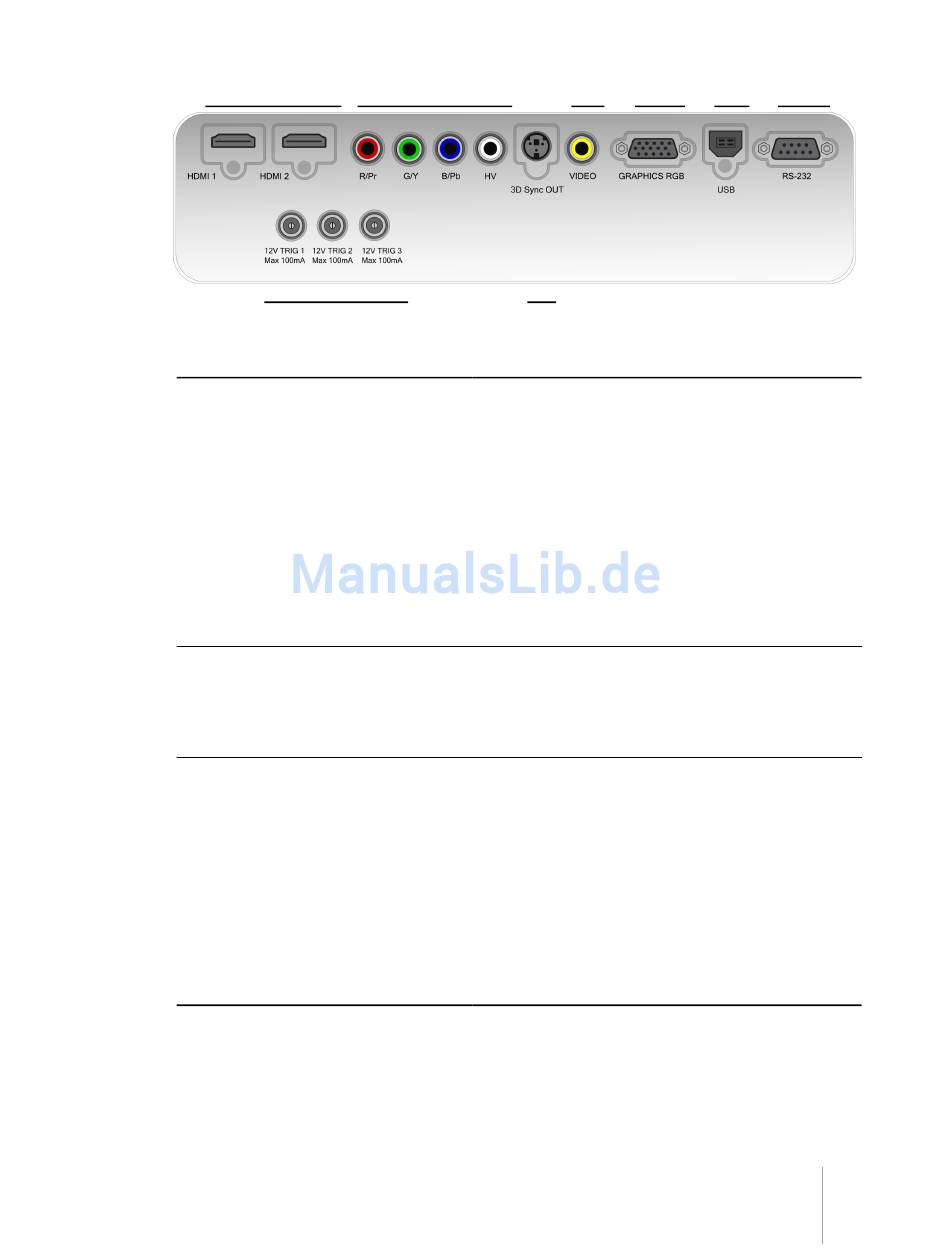

Übersicht
❶
❷
❼
❶ HDMI 1
HDMI 2
❷ Components/RGB-HV
❸ Video
❹ Graphics RGB
❺ USB
❻ RS-232
❼ TRIG 1
TRIG 2
TRIG 3
❽ 3D Sync OUT
❸
❹
❽
HDMI oder DVI Digitalvideoeingänge
Vier Cinch-Buchsen Für Standard oder HD-Komponente
(YPrPb), wie auch RGB-HV Signale. Auch als RGB-Ein-
gang für SCART RGBS Signale verwendbar.
Eine Cinch-Buchse. Für Composite-Videosignale. Auch
als Composite-Sync-Eingang für SCART RGBS Signale
verwendbar.
Eine D-Sub 15-pol Buchse für Komponenten oder RGB-
HD-Signale
USB 1,1 (Typ B) Eingang für Steuerbefehle und Firm-
ware-Aktualisierungen
RS232 (D-Sub 9-pol Buchse) Eingang für Steuerbefehle
und Firmware-Aktualisierungen
12 V 100 mA max Ausgabe für motorisierte Leinwand-
kontrolle Wird durch das Einschalten des Projektors ak-
tiviert.
12 V 100 mA max Ausgabe für motorisierte Lein-
wand-Abdeck-Systeme. Siehe
12 V 100 mA max Ausgabe, für motorisierte anamor-
photische Objektivkontrolle. Siehe
28
Objektiv"
auf Seite
.
VESA DIN-3 Stecker für 3D RF-Senderkabel.
❺
❻
"Leinwand"
auf Seite
28
.
"Anamorphotisches
M.120
12
