Verbindungen
Eingänge
Kontrolle/
Service
Ausgänge ❼ TRIG 1
3D-RF-Sender
Der 3D-RF-Sender sollte in der Nähe des Projektors platziert und auf die Leinwand gerichtet
werden. Er empfängt das 3D-Synchronisierungssignal vom Projektor und sendet RF-Impul-
se, die den RF-Empfänger der 3D-Brille erreichen.
2

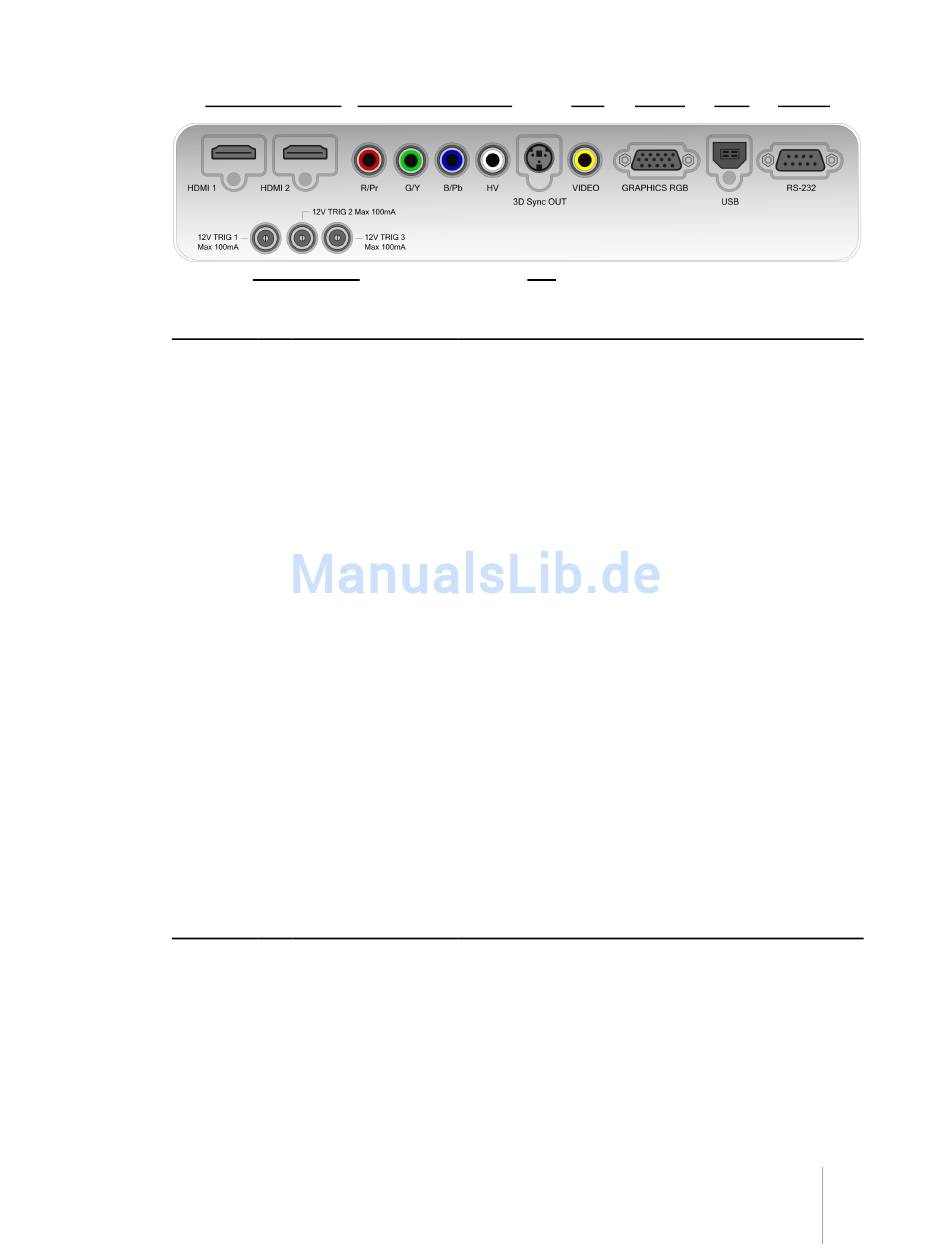

Übersicht
❶
❷
❼
❶ HDMI 1
HDMI 2
❷ Components/
RGB-HV
❸ Video
❹ Graphics RGB
❺ USB
❻ RS-232
TRIG 2
TRIG 3
❽ 3D Sync OUT
❸
❽
HDMI oder DVI Digitalvideoeingänge
Vier Cinch-Buchsen Für Standard oder High-
Definition Component (YPrPb) und RGB-HV Signale.
Auch als RGB-Eingang für SCART RGBS Signale
verwendbar.
Eine Cinch-Buchse. Für Composite Video Signale.
Auch als Composite-Sync-Eingang für SCART RGBS
Signale verwendbar.
Eine D-Sub 15-pol Buchse Für Komponenten oder
RGB-High-Definition-Signale
USB 1,1 (Typ B) Eingang für Steuerbefehle und
Firmware-Upgrade
RS232 (D-Sub 9-pol Buchse) Eingang für
Steuerbefehle und Firmware-Upgrade
12 V 100 mA max Ausgang für motorisierte
Leinwandkontrolle Wird durch das Einschalten des
Projektors aktiviert.
12 V 100 mA max Ausgang für motorisierte Lein-
wand-Abdeck-Systeme. Siehe
12 V 100 mA max output, für motorisierte anamor-
phische Objektivkontrolle. Siehe
tiv
auf Seite 29.
VESA DIN-3 Stecker für 3D RF-Sender-Kabel
❹
❺
❻
Leinwand
auf Seite 29.
Anamorph.
Objek-
SUPERLUMIS
Benutzerhandbuch
12
