Verbindungen
Eingänge
Kontrolle/
Service
Ausgänge ❼ TRIG 1
2
Übersicht
❶
❷
❼
❶ HDMI 1
HDMI 2
❷ Components/
RGB-HV
❸ Video
❹ Graphics RGB
❺ USB
❻ RS-232
TRIG 2
TRIG 3
❽ 3D Sync OUT
❸
❽

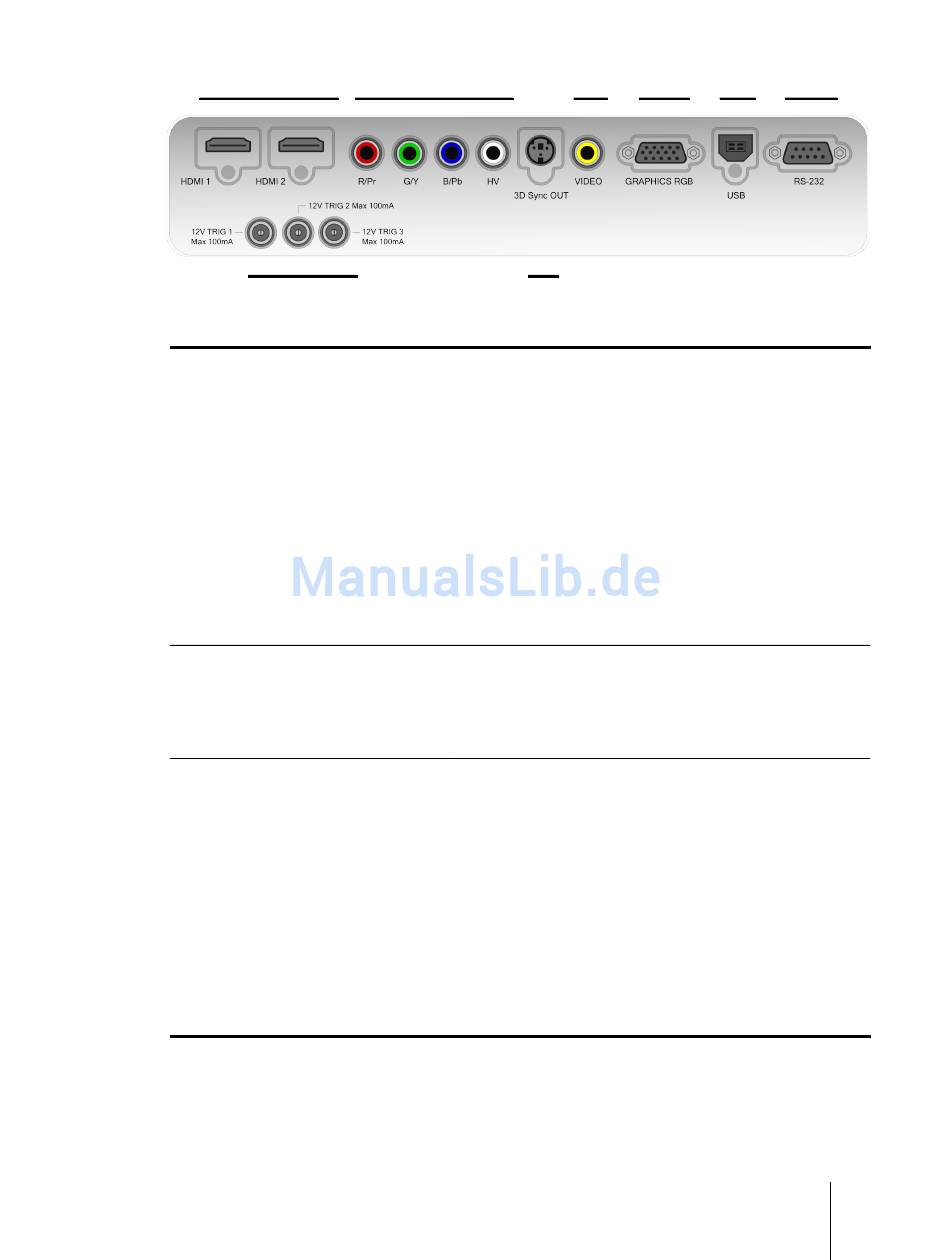

HDMI oder DVI Digitalvideoeingänge
Vier Cinch-Buchsen Für Standard oder High-Definiti-
on Component (YPrPb) und RGB-HV Signale. Auch
als RGB-Eingang für SCART RGBS Signale verwend-
bar.
Eine Cinch-Buchse. Für Composite Video Signale.
Auch als Composite-Sync-Eingang für SCART RGBS
Signale verwendbar.
Eine D-Sub 15-pol Buchse Für Komponenten oder
RGB-High-Definition-Signale
USB 1,1 (Typ B) Eingang für Steuerbefehle und Firm-
ware-Upgrade
RS232 (D-Sub 9-pol Buchse) Eingang für Steuerbe-
fehle und Firmware-Upgrade
12 V 100 mA max Ausgang für motorisierte Lein-
wandkontrolle Wird durch das Einschalten des Pro-
jektors aktiviert.
12 V 100 mA max Ausgang für motorisierte Lein-
wand-Abdeck-Systeme. Siehe
29
.
12 V 100 mA max output, für motorisierte anamor-
phische Objektivkontrolle. Siehe
29
tiv"
auf Seite
.
VESA DIN-3 Stecker für 3D IR-Sender-Kabel
❹
❺
❻
"Leinwand"
auf Seite
"Anamorph.
Objek-
Nero 3D
User Guide
12
