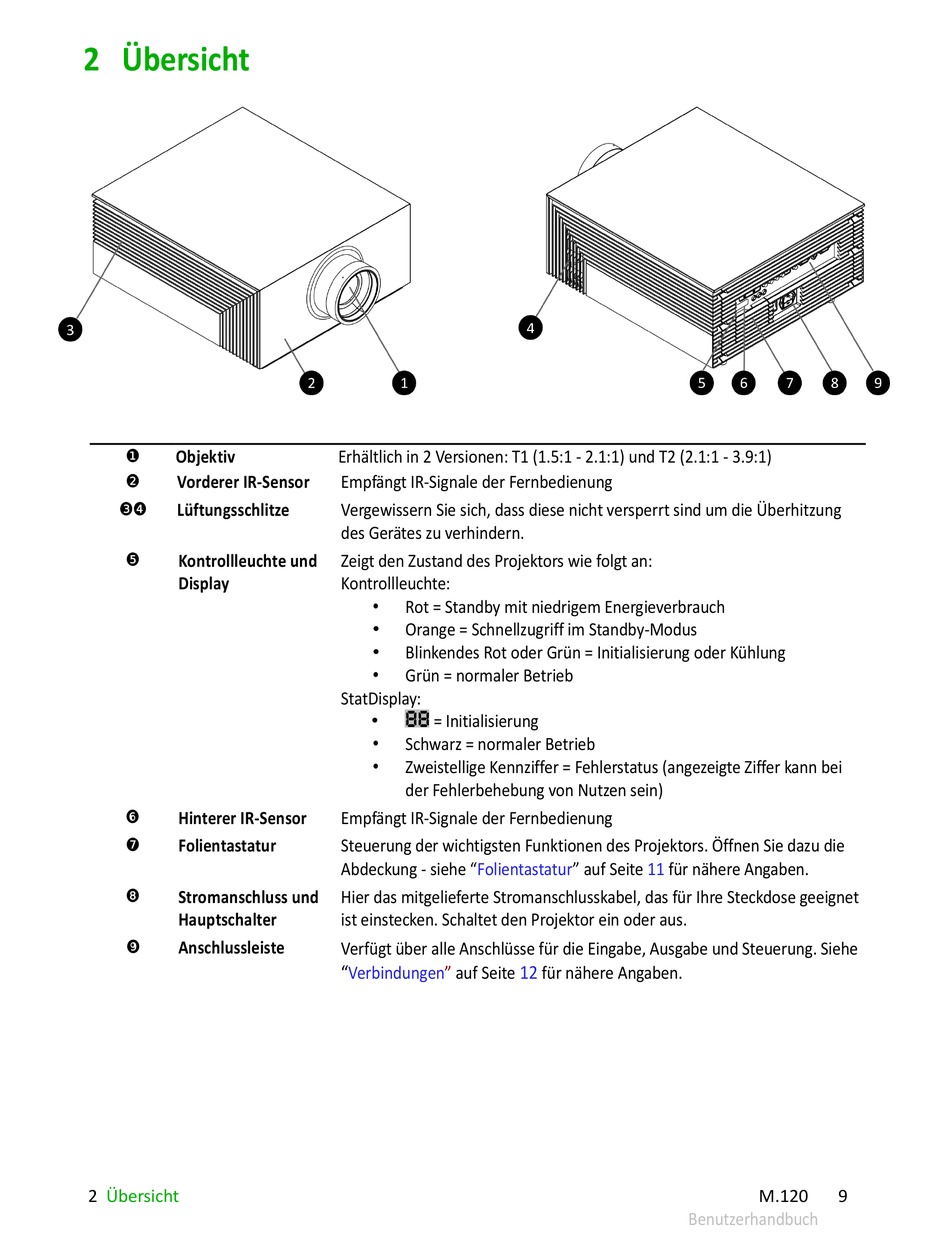

2 Übersicht
❶
Objektiv
❷
Vorderer IR-Sensor
❸❹
Lüftungsschlitze
❺
Kontrollleuchte und
Display
❻
Hinterer IR-Sensor
❼
Folientastatur
❽
Stromanschluss und
Hauptschalter
❾
Anschlussleiste
2
Übersicht
Erhältlich in 2 Versionen: T1 (1.5:1 - 2.1:1) und T2 (2.1:1 - 3.9:1)
Empfängt IR-Signale der Fernbedienung
Vergewissern Sie sich, dass diese nicht versperrt sind um die Überhitzung
des Gerätes zu verhindern.
Zeigt den Zustand des Projektors wie folgt an:
Kontrollleuchte:
•
Rot = Standby mit niedrigem Energieverbrauch
•
Orange = Schnellzugriff im Standby-Modus
•
Blinkendes Rot oder Grün = Initialisierung oder Kühlung
•
Grün = normaler Betrieb
StatDisplay:
88 = Initialisierung
•
•
Schwarz = normaler Betrieb
•
Zweistellige Kennziffer = Fehlerstatus (angezeigte Ziffer kann bei
der Fehlerbehebung von Nutzen sein)
Empfängt IR-Signale der Fernbedienung
Steuerung der wichtigsten Funktionen des Projektors. Öffnen Sie dazu die
Abdeckung - siehe "Folientastatur" auf Seite
Hier das mitgelieferte Stromanschlusskabel, das für Ihre Steckdose geeignet
ist einstecken. Schaltet den Projektor ein oder aus.
Verfügt über alle Anschlüsse für die Eingabe, Ausgabe und Steuerung. Siehe
"
Verbindungen"
auf Seite
11
für nähere Angaben.
12
für nähere Angaben.
Benutzerhandbuch
M.120
9
