3.3 Elektroanschluss
• Nur durch autorisiertes und qualifiziertes Fachpersonal.
• Beim Anschluss des Gerätes sind die nationalen und internationalen elek-
trotechnischen Regeln zu beachten.
• Schalten Sie die Anlage frei bevor Sie das Gerät elektrisch anschließen.
• Schalten Sie verbrauchsangepasste Sicherungen vor.
• Stecken Sie die Stecker nicht unter Spannung.
Die zulässige Belastung/Bürde ist in den technischen Daten aufgeführt.
3 Leiterschaltung

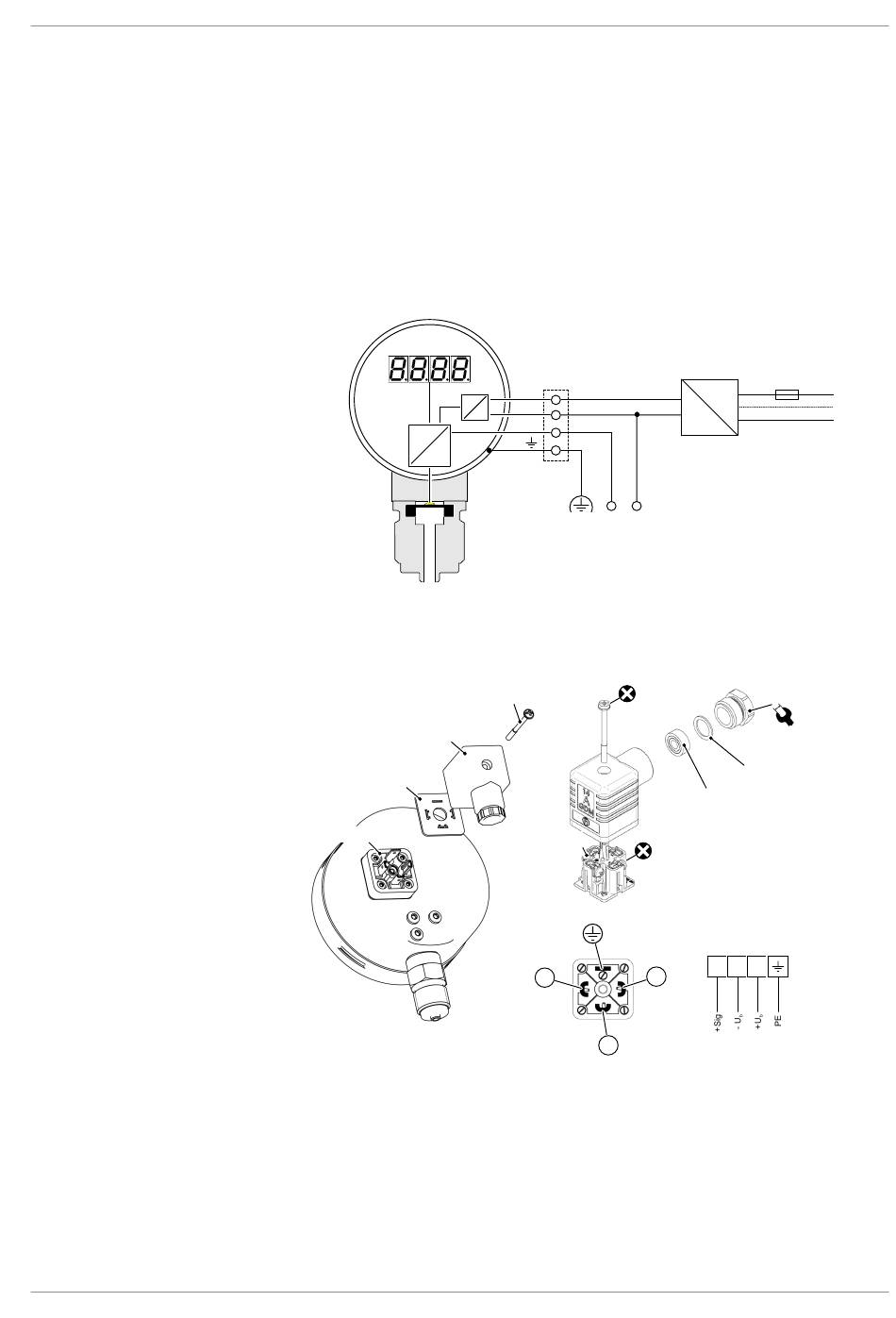

Abb. 4: Elektrischer Anschluss
Gerätestecker
Befestigungsschraube
Kabeldose
Dichtung
Normstecker
Abb. 5: Montage und Anschluss des Gerätesteckers
3
2
1
+Sig
ΔU
p
Kontaktelement
1
AC
+U
b
-U
b
AC/DC
+
-
Ausgang
PH1
Druckring
Dichtring
Kabel Ø 4,5...10 mm
M3 PH1
2
max. 1,5 mm
1 2 3
2
3
Montage | 3
F
L1
PE
N
Druckschraube
SW17
M16 x 1,5
