2 BESCHREIBUNG
8206 getrennte Ausführung
Das Redox-Transmitter System kombiniert einen Redox-Sensor 8200 und einen
Separaten Redox-Transmitter 8206 mit Anzeige.
Der Separate Transmitter 8206 ist in IP65 Wandmontage- oder Schaltschrank-
Ausführung verfügbar.
Redox-Sensor 8200
Zum Gebrauch des Redox-Transmitters 8206 ist ein Redox-Sensor nötig.
Die Redox-Elektroden 8200 für den Redox-Transmitter 8206 Separat werden mit
speziellen Armaturen und Bürkert-Fittings (S020) in die Rohrleitung eingebaut.
Technische Daten der Redox-Sensoren entnehmen Sie in der Bedienungsanleitung des
8200.
Messprinzip
An der Redoxpotential-Elektrode erfolgt der Elektronenaustausch zwischen der oxidierten
und der reduzierten Form der elektrisch aktiven Substanzen in der Lösung. Die dadurch
erzeugte Zellen-spannung bildet das Redoxpotential.
Der Transmitter arbeitet in 2-Leiter-Technik (ohne Relais) oder in 3-Leiter-Technik (mit
Relais) und benötigt eine Spannungs-versorgung von 12-30 VDC (115/230 VAC in
Wandmontage-Ausführung).
Das 4...20 mA Standard-Ausgangs-Signal proportional entspricht dem Redoxpotential.
2.4 Abmessungen Redox-Transmitter 8206

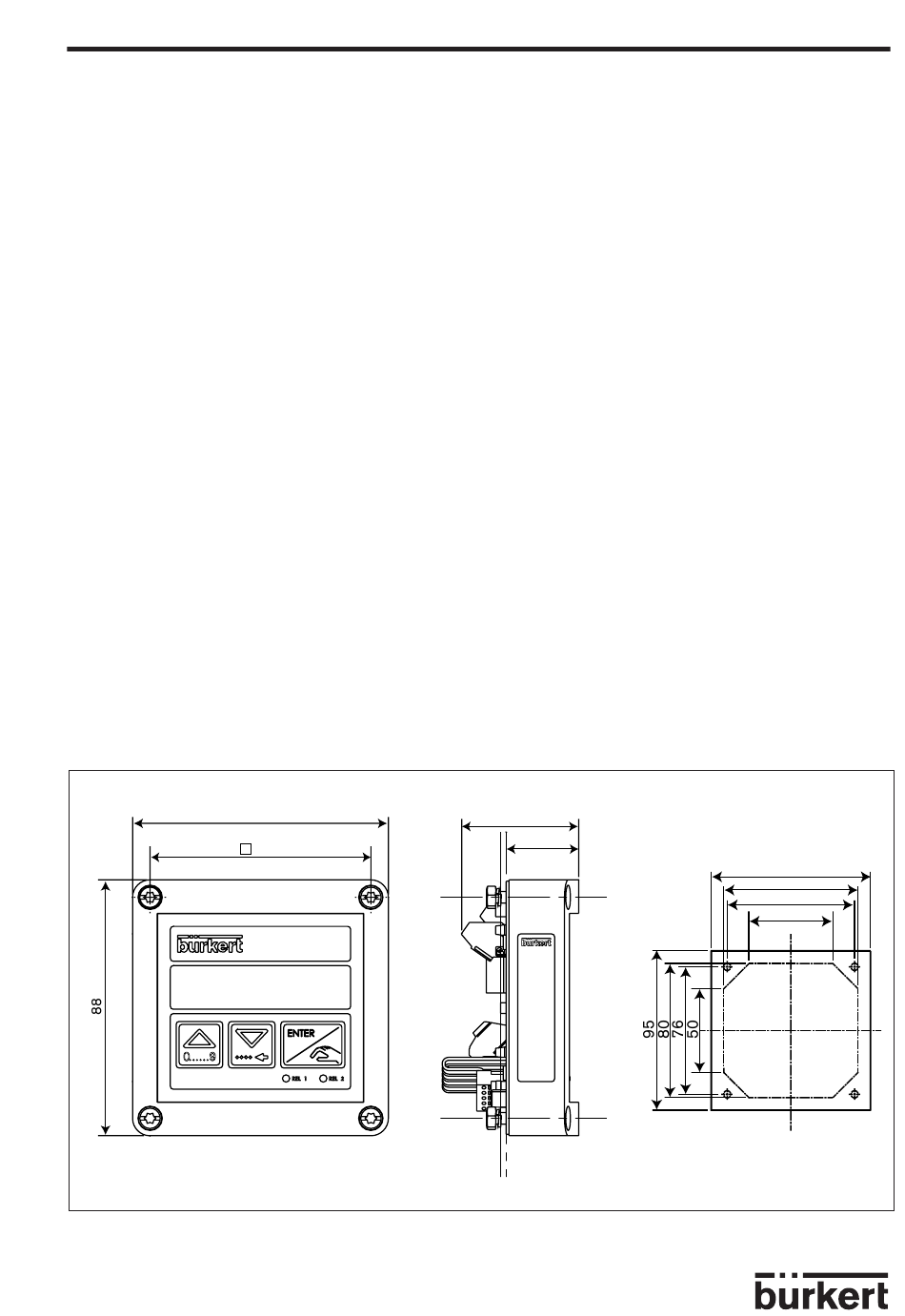

Fig 2.1 Abmessungen 8206 Transmitter, Schaltschrank-Ausführung, und
Ausschneidschablone
88
76
ORP
REDOX-TRANSMITTER 8206
41
25
D-5-
95
80
76
50
