Elektrischer Anschluss
30
7.2 Messgerät anschließen
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus-
führen lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-
Dokumentation beachten.

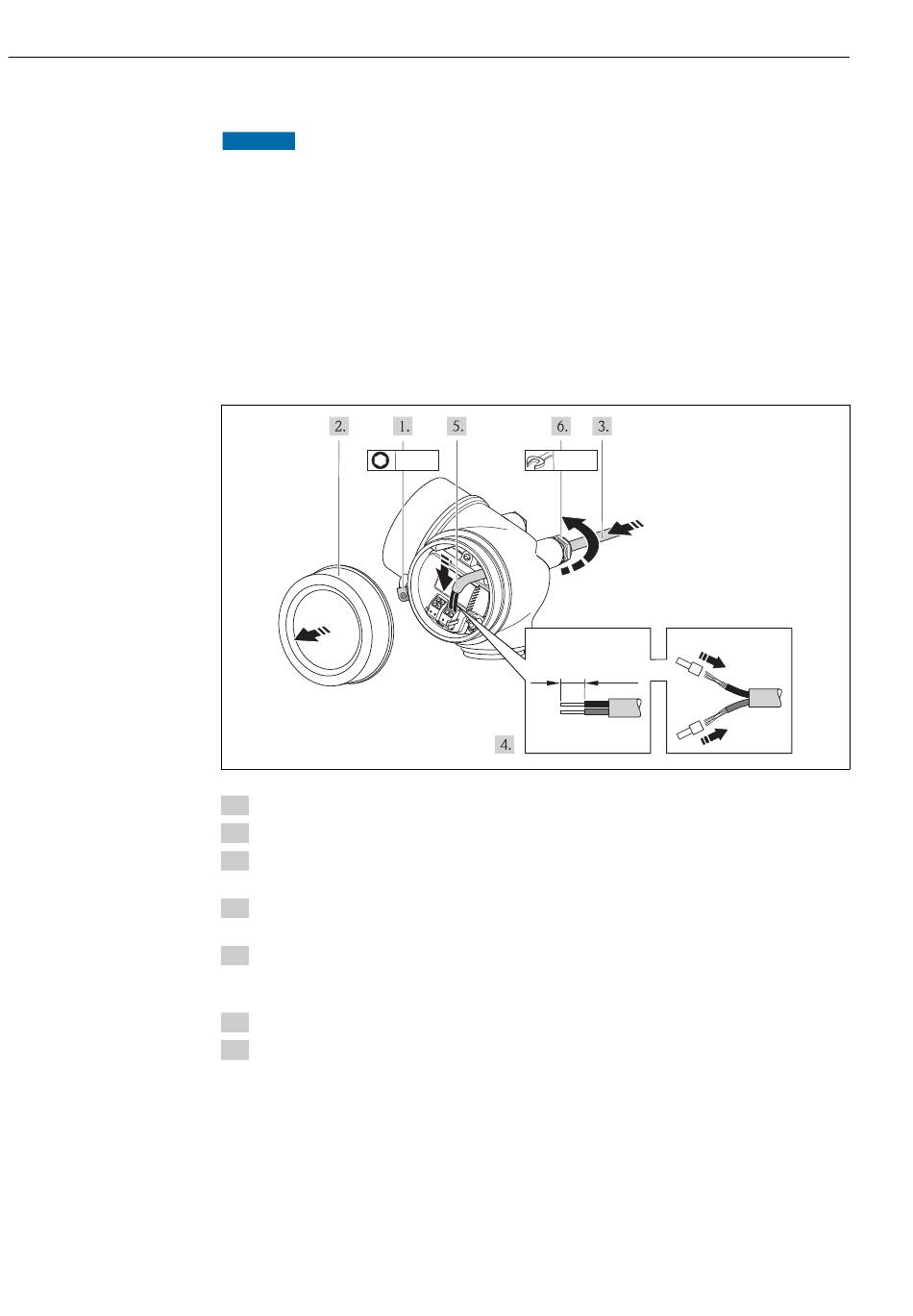

7.2.1 Messumformer anschließen
Anschluss über Anschlussklemmen
1. Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
5. Kabel gemäß Klemmenbelegung anschließen . Für HART-Kommunikation: Bei
Anschluss des Kabelschirms an die Erdungsklemme das Erdungskonzept der Anlage
beachten.
6. Kabelverschraubungen fest anziehen.
7. WARNUNG! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer
Trockenschmierung beschichtet.
Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
3 mm 20 mm
mm (in)
Proline Promass F 200 HART
10 (0.4)
Endress+Hauser
A0013836
