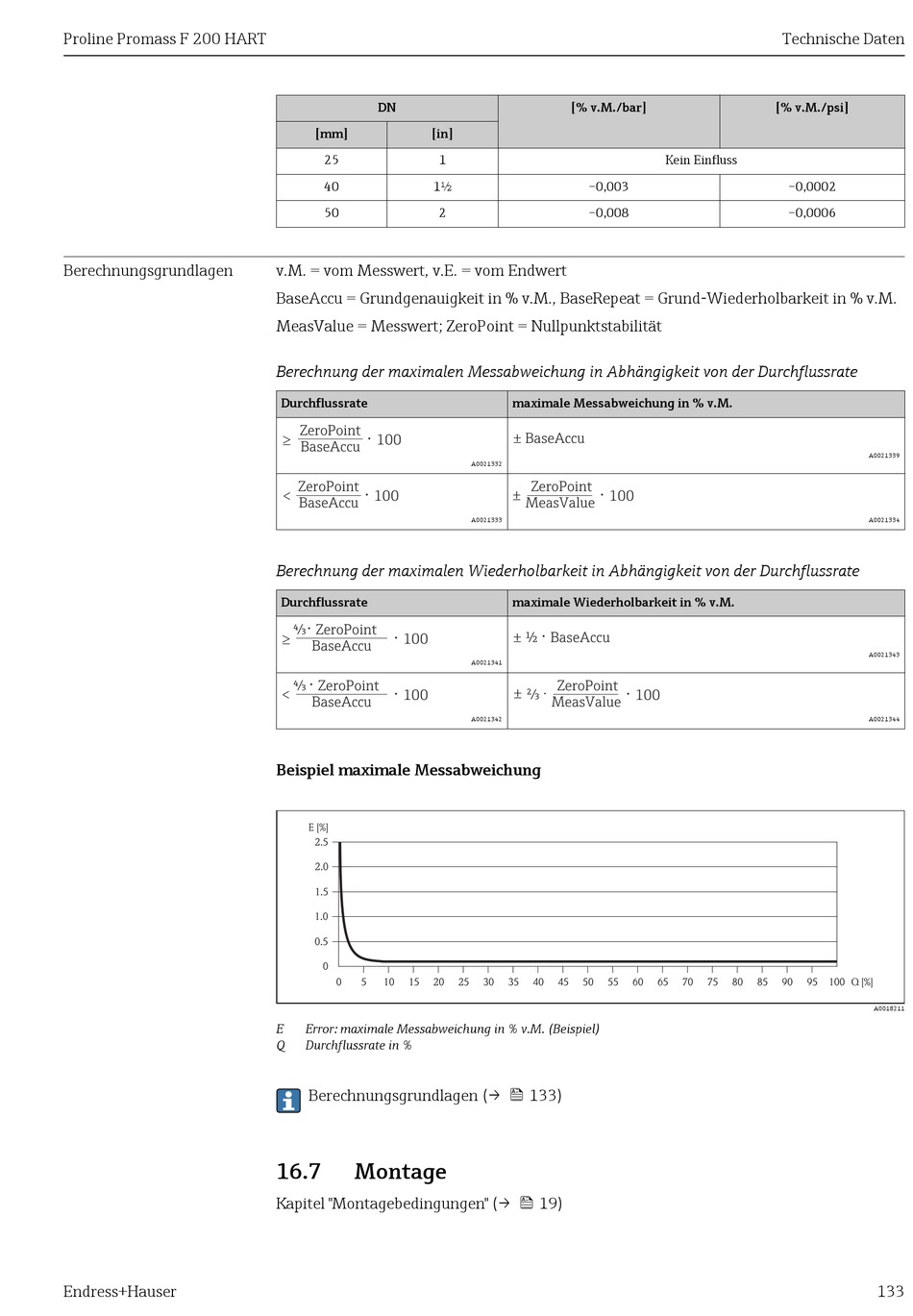

Beispiel Maximale Messabweichung; Montage - Endress+Hauser Proline Promass F 200 HART Betriebsanleitung

Proline Promass F 200 HART
Berechnungsgrundlagen
Endress+Hauser
DN
[mm] [in]
25 1
40 1½
50 2
v.M. = vom Messwert, v.E. = vom Endwert
BaseAccu = Grundgenauigkeit in % v.M., BaseRepeat = Grund-Wiederholbarkeit in % v.M.
MeasValue = Messwert; ZeroPoint = Nullpunktstabilität
Berechnung der maximalen Messabweichung in Abhängigkeit von der Durchflussrate
Durchflussrate
ZeroPoint
⋅
100
³
BaseAccu
ZeroPoint
⋅
< 100
BaseAccu
Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate
Durchflussrate
⋅
ZeroPoint
4 ⁄
3
⋅
100
³
BaseAccu
⋅
4 ⁄ ZeroPoint
3
⋅
< 100
BaseAccu

Beispiel maximale Messabweichung

E [%]
2.5
2.0
1.5
1.0
0.5
0
0 5 10 15 20
E Error: maximale Messabweichung in % v.M. (Beispiel)
Q Durchflussrate in %
Berechnungsgrundlagen (→  133)
16.7

Montage

Kapitel "Montagebedingungen" (→  19)
[% v.M./bar]
–0,003
–0,008
maximale Messabweichung in % v.M.
± BaseAccu
A0021332
ZeroPoint
⋅
±
100
MeasValue
A0021333
maximale Wiederholbarkeit in % v.M.
⋅
± ½ BaseAccu
A0021341
ZeroPoint
⋅
± ⋅ ⁄
2
3
MeasValue
A0021342
