Elektrischer Anschluss
28
7.1.3

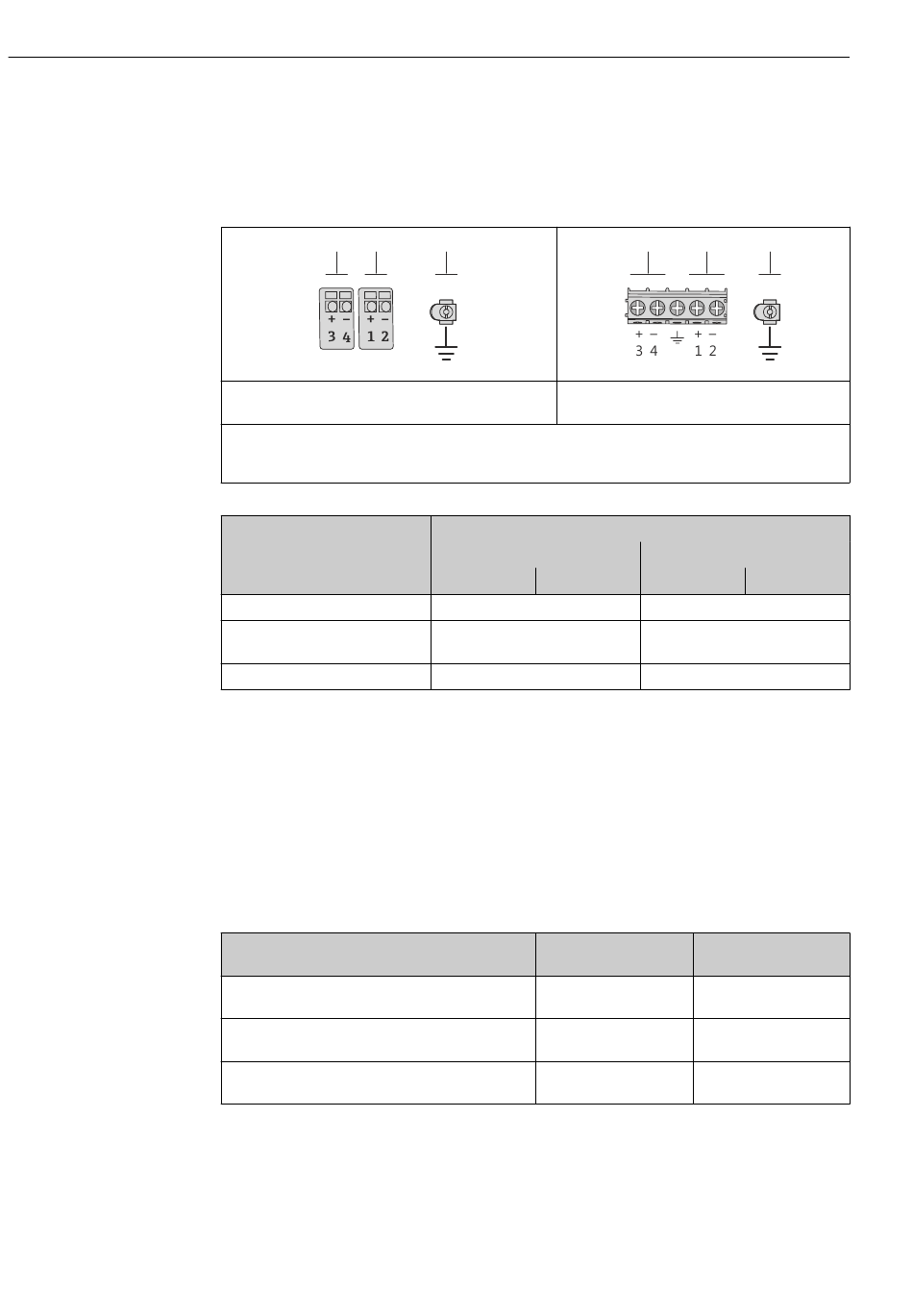

Klemmenbelegung

Messumformer
Anschlussvariante 4-20 mA HART mit weiteren Ausgängen
2
1
Maximale Anzahl an Klemmen, ohne integrierten Über-
spannungsschutz
1 Ausgang 1 (passiv): Versorgungsspannung und Signalübertragung
2 Ausgang 2 (passiv): Versorgungsspannung und Signalübertragung
3 Erdungsklemme für Kabelschirm
Bestellmerkmal "Ausgang"
Option A
1)
Option B
1)
Option C
1) Ausgang 1 muss immer verwendet werden; Ausgang 2 ist optional.
7.1.4 Anforderungen an Speisegerät

Versorgungsspannung

Messumformer
Es ist eine externe Spannungsversorgung für jeden Ausgang notwendig. Die folgenden
Werte zur Versorgungsspannung gelten für Stromausgang 4-20 mA und 4-20 mA HART:
Bestellmerkmal "Ausgang"
1) 2)
Option A : 4-20 mA HART
1) 2)
Option B : 4-20 mA HART, Impuls-/ Frequenz-/
Schaltausgang
1) 2)
Option C : 4-20 mA HART, 4-20 mA
1) Externe Versorgungsspannung des Speisegeräts mit Bürde.
2) Bei Geräteausführung mit Vor-Ort-Anzeige SD03: Bei Verwendung der Hintergrundbeleuchtung muss die
Klemmenspannung um DC 2 V erhöht werden.
3
A0013570
Maximale Anzahl an Klemmen, mit integriertem
Überspannungsschutz
Klemmennummern
Ausgang 1
1 (+) 2 (-)
4-20 mA HART (passiv)
4-20 mA HART (passiv)
4-20 mA HART (passiv)
Minimale Klemmen-
spannung
Bei 4 mA: ≥ DC 18 V
Bei 20 mA: ≥ DC 14 V
Bei 4 mA: ≥ DC 18 V
Bei 20 mA: ≥ DC 14 V
Bei 4 mA: ≥ DC 18 V
Bei 20 mA: ≥ DC 14 V
Proline Promass F 200 HART
2 1 3
A0018161
Ausgang 2
3 (+) 4 (-)
-
Impuls-/Frequenz-/Schaltausgang
(passiv)
4-20 mA (passiv)
Maximale Klemmen-
spannung
DC 35 V
DC 35 V
DC 30 V
