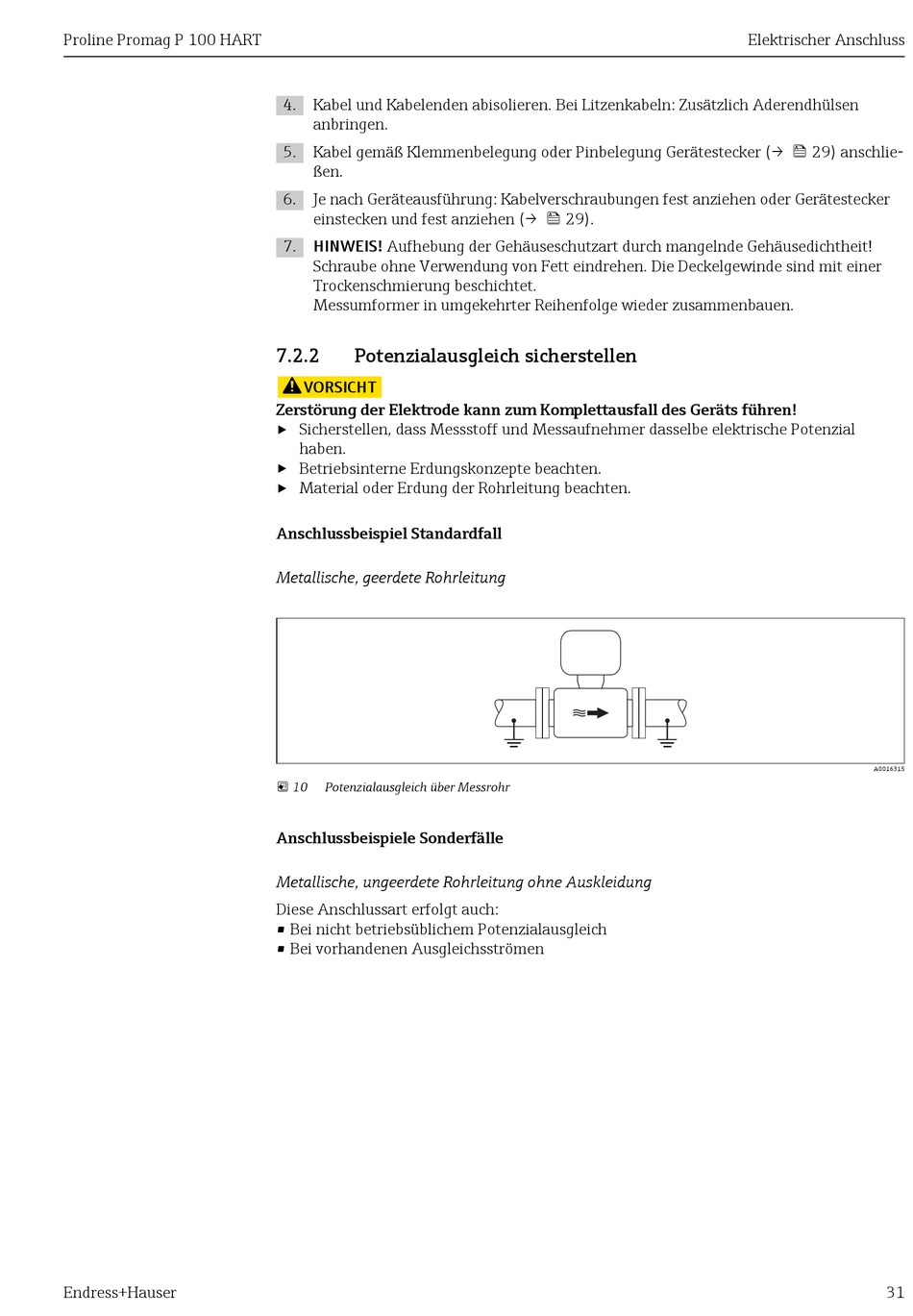

Potenzialausgleich Sicherstellen - Endress+Hauser Proline Promag P 100 HART Betriebsanleitung

Proline Promag P 100 HART
Endress+Hauser
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
5. Kabel gemäß Klemmenbelegung oder Pinbelegung Gerätestecker (→  29) anschlie-
ßen.
6. Je nach Geräteausführung: Kabelverschraubungen fest anziehen oder Gerätestecker
einstecken und fest anziehen (→  29).
7. HINWEIS! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer
Trockenschmierung beschichtet.
Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
7.2.2

Potenzialausgleich sicherstellen

VORSICHT
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
‣
Sicherstellen, dass Messstoff und Messaufnehmer dasselbe elektrische Potenzial
haben.
‣
Betriebsinterne Erdungskonzepte beachten.
‣
Material oder Erdung der Rohrleitung beachten.
Anschlussbeispiel Standardfall
Metallische, geerdete Rohrleitung
 10 Potenzialausgleich über Messrohr
Anschlussbeispiele Sonderfälle
Metallische, ungeerdete Rohrleitung ohne Auskleidung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
Elektrischer Anschluss
