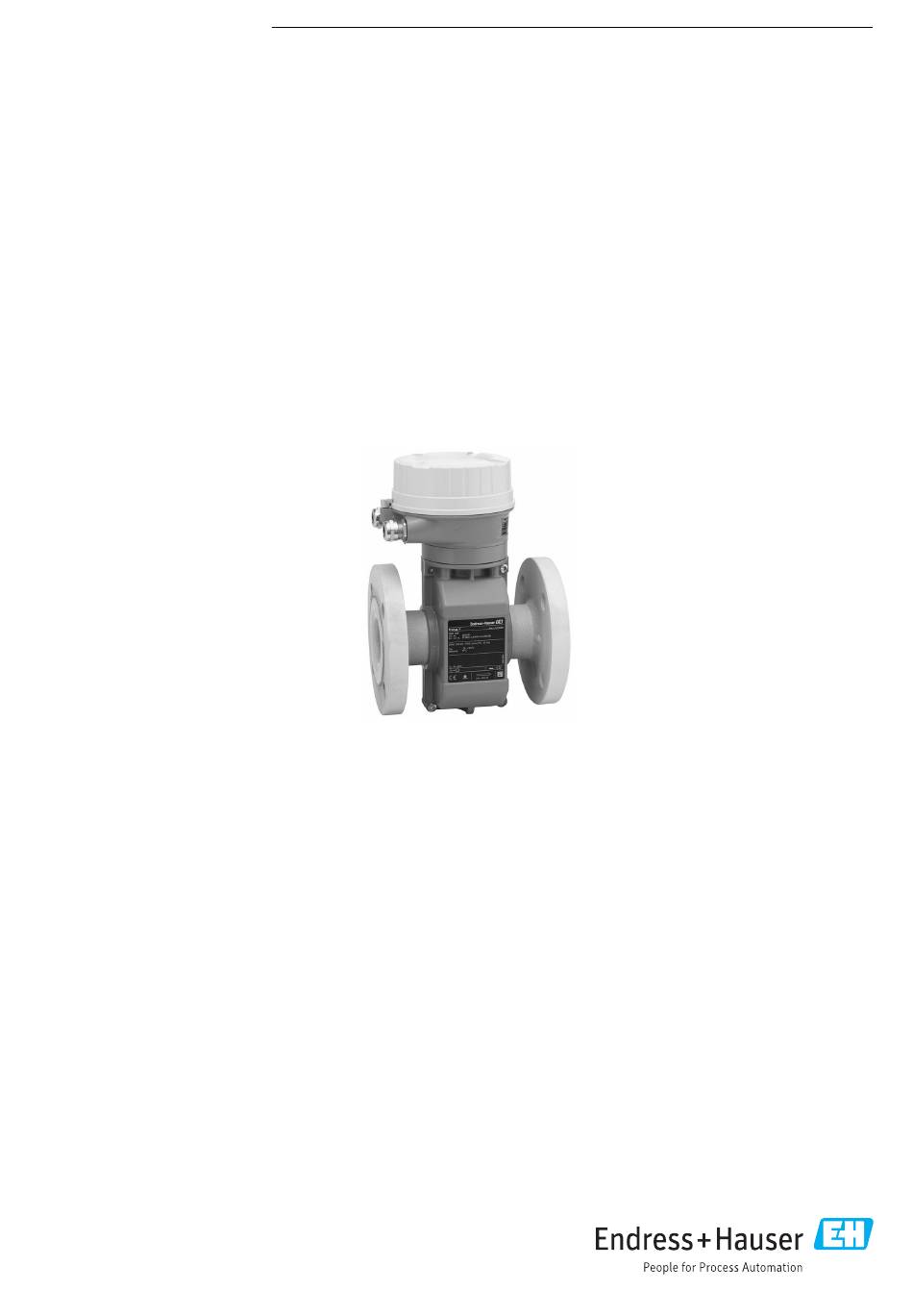

Endress+Hauser Proline Promag P 100 Technische Information

Endress+Hauser Proline Promag P 100 Technische Information

Magnetisch-induktives durchflussmessgerät
Vorschau ausblenden Andere Handbücher für Proline Promag P 100:

Werbung

Quicklinks

Diese Anleitung herunterladen
TI01102D/06/DE/06.24-00
71688571
2024-12-20
Das Durchflussmessgerät für höchste Messstofftemperaturen mit einem ult-
rakompakten Messumformer
Anwendungsbereich
• Das bidirektionale Messprinzip ist praktisch unabhängig von
Druck, Dichte, Temperatur und Viskosität
• Speziell für Chemie-/Prozessanwendungen mit korrosiven
Flüssigkeiten
Geräteeigenschaften
• Nennweite: max. DN 600 (24")
• Alle gängigen Ex-Zulassungen
• Messrohrauskleidung aus PTFE oder PFA
• Robustes, ultrakompaktes Messumformergehäuse
• Vor-Ort-Anzeige erhältlich
Products
Technische Information
Proline Promag P 100
Magnetisch‐induktives Durchflussmessgerät
Solutions
Ihre Vorteile
• Vielfältiges Einsatzgebiet – große Auswahl an mediumsbe-
rührenden Materialien
• Wartungsfrei – keine beweglichen Teile
• Platzsparende Installation – volle Funktionalität auf eng-
stem Raum
• Zeitsparende Bedienung vor Ort ohne zusätzliche Soft- und
Hardware – integrierter Webserver
• Integrierte Verifizierung – Heartbeat Technology
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Proline Promag P 100

Inhaltszusammenfassung für Endress+Hauser Proline Promag P 100

  • Seite 1 Products Solutions Services TI01102D/06/DE/06.24-00 71688571 2024-12-20 Technische Information Proline Promag P 100 Magnetisch‐induktives Durchflussmessgerät Das Durchflussmessgerät für höchste Messstofftemperaturen mit einem ult- rakompakten Messumformer Anwendungsbereich Ihre Vorteile • Das bidirektionale Messprinzip ist praktisch unabhängig von • Vielfältiges Einsatzgebiet – große Auswahl an mediumsbe- Druck, Dichte, Temperatur und Viskosität...
  • Seite 2 Proline Promag P 100 Inhaltsverzeichnis Hinweise zum Dokument ..... 3 Prozess ........40 Symbole .
  • Seite 3 Proline Promag P 100 Hinweise zum Dokument Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Anschluss Potenzialausgleich (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.
  • Seite 4 Proline Promag P 100 Arbeitsweise und Systemaufbau Messprinzip Gemäß dem Faraday’schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld bewegt, eine Spannung induziert. A0028962 Induzierte Spannung Magnetische Induktion (Magnetfeld) Elektrodenabstand Stromstärke Durchflussgeschwindigkeit Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter.
  • Seite 5 Proline Promag P 100 Messeinrichtung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Messumformer Proline 100 Gehäuseausführungen und Werkstoffe: Kompakt, Alu, beschichtet: Aluminium, AlSi10Mg, beschichtet Konfiguration: • Via Bedientools (z.B. FieldCare, DeviceCare) •...
  • Seite 6 Proline Promag P 100 Gerätearchitektur A0021560  1 Möglichkeiten für die Messgeräteinbindung in ein System Automatisierungssystem (z.B. SPS) EtherNet/IP PROFIBUS DP PROFINET Modbus RS485 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang Nicht explosionsgefährdeter Bereich Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Verlässlichkeit IT-Sicherheit Eine Gewährleistung seitens des Herstellers ist nur gegeben, wenn das Produkt gemäß...
  • Seite 7 Proline Promag P 100 Empfohlene Nennweite Werkseinstellungen Durchflussmenge min./max. Endwert Endwert Stromausgang Impulswertigkeit Schleichmenge (v ~ 0,3/10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) [mm] [in] /min] /min] /min] – 15 … 500 1 ½...
  • Seite 8 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Mess- gerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
  • Seite 9 Proline Promag P 100 Dämpfung Einstellbar: 0,07 … 999 s Zuordenbare Messgrößen • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindigkeit • Leitfähigkeit • Elektroniktemperatur Impuls-/Frequenz-/Schaltausgang Funktion Als Impuls-, Frequenz- oder Schaltausgang wahlweise einstellbar Ausführung Passiv, Open-Collector Maximale Eingangswerte • DC 30 V •...
  • Seite 10 Proline Promag P 100 PROFIBUS DP Signalkodierung NRZ-Code Datenübertragung 9,6 kBaud…12 MBaud Abschlusswiderstand Integriert, über DIP-Schalter aktivierbar Modbus RS485 Physikalische Schnittstelle Gemäß Standard EIA/TIA-485-A Abschlusswiderstand Integriert, über DIP-Schalter auf dem Messumformer-Elektronikmodul aktivier- EtherNet/IP Standards Gemäß IEEE 802.3 PROFINET Standards Gemäß IEEE 802.3 Ausfallsignal Ausfallinformationen werden abhängig von der Schnittstelle wie folgt dargestellt.
  • Seite 11 Proline Promag P 100 PROFIBUS DP Status- und Alarm- Diagnose gemäß PROFIBUS PA Profil 3.02 meldungen Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes • Letzter gültiger Wert EtherNet/IP Gerätediagnose Gerätezustand auslesbar im Input Assembly PROFINET Gerätediagnose Gemäß "Application Layer protocol for decentralized periphery", Version 2.3...
  • Seite 12 Proline Promag P 100 Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • EtherNet/IP-Netzwerk verfügbar • EtherNet/IP-Verbindung hergestellt • PROFINET-Netzwerk verfügbar • PROFINET-Verbindung hergestellt • PROFINET Blinking-Feature Schleichmengenunterdrü-...
  • Seite 13 Proline Promag P 100 PROFIBUS DP Hersteller-ID 0x11 Ident number 0x1560 Profil Version 3.02 Gerätebeschreibungsdateien Informationen und Dateien unter: (GSD, DTM, DD) • https://www.endress.com/download Auf der Produktseite des Geräts: PRODUCTS → Product Finder → Links • https://www.profibus.com Ausgangswerte Analog Input 1…4 (vom Messgerät zum Automa-...
  • Seite 14 Proline Promag P 100 Funktionscodes • 03: Read holding register • 04: Read input register • 06: Write single registers • 08: Diagnostics • 16: Write multiple registers • 23: Read/write multiple registers Broadcast-Messages Unterstützt von folgenden Funktionscodes: • 06: Write single registers •...
  • Seite 15 Proline Promag P 100 Fix Input 5 ms…10 s (Werkseinstellung: 20 ms) Exclusive Owner Multicast Instanz Größe [Byte] Konfiguration Instanz: 0x68 O → T Konfiguration: 0x66 T → O Konfiguration: 0x64 Exclusive Owner Multicast Instanz Größe [Byte] Konfiguration Instanz: 0x69 O →...
  • Seite 16 Proline Promag P 100 Configurable Input Assembly • Volumenfluss • Normvolumenfluss • Massefluss • Elektroniktemperatur • Summenzähler 1…3 • Fließgeschwindigkeit • Einheit Volumenfluss • Einheit Normvolumenfluss • Einheit Massefluss • Einheit Temperatur • Einheit Summenzähler 1…3 • Einheit Fließgeschwindigkeit • Verifizierungsergebnis •...
  • Seite 17 Proline Promag P 100 Baudraten Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 8 ms Polarität Auto-Polarität für die automatische Korrektur von gekreuzten TxD- und RxD- Paaren Unterstützte Verbindungen • 1 x AR (Application Relation) • 1 x Input CR (Communication Relation) •...
  • Seite 18 Proline Promag P 100 Verwaltung Softwareoptionen Ein-/Ausgangswert Prozessgröße Kategorie Slot Ausgangswert Massefluss Prozessvariable 1…10 Volumenfluss Normvolumenfluss Temperatur Leitfähigkeit Berichtigte Leitfähigkeit Elektroniktemperatur Fließgeschwindigkeit Aktuelle Gerätediagnose Bisherige Gerätediagnose Ein-/Ausgangswert Summenzähler Summenzähler 11…13 Eingangswert Eingelesene Dichte Prozessüberwachung Externe Temperatur Messwertunterdrückung Status Verifizierung Heartbeat Verifizierung Nur mit dem Anwendungspaket "Heartbeat"...
  • Seite 19 Proline Promag P 100 Energieversorgung Klemmenbelegung Übersicht: Gehäuseausführung und Anschlussvarianten 1.1 1.2 1.3 2.1 2.2 A0019825 Gehäuseausführung: Kompakt, beschichtet Alu Anschlussvariante: 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang 1.1 Signalübertragung: Impuls-/Frequenz-/Schaltausgang 1.2 Signalübertragung: 4-20 mA HART 1.3 Versorgungsspannung Anschlussvariante: Modbus RS485, PROFIBUS DP 2.1 Signalübertragung...
  • Seite 20 Proline Promag P 100 Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgänge versorgung Option A Gerätestecker Gerätestecker Option Q: 2 x Stecker M12x1 Bestellmerkmal "Gehäuse": Option A: Kompakt, beschichtet Alu A0016888  2 Klemmenbelegung 4-20 mA HART mit Impuls-/Frequenz-/Schaltausgang...
  • Seite 21 Proline Promag P 100 Anschlussvariante PROFIBUS DP Für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2 Bestellmerkmal "Ausgang", Option L Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse"...
  • Seite 22 Proline Promag P 100 Anschlussvariante Modbus RS485 Bestellmerkmal "Ausgang", Option M Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgang versorgung Option A Klemmen Klemmen • Option A: Verschraubung M20x1 •...
  • Seite 23 Proline Promag P 100 Anschlussvariante Modbus RS485 Für Einsatz im eigensicheren Bereich. Anschluss via Safety Barrier Promass 100. Bestellmerkmal "Ausgang", Option M Endress+Hauser...
  • Seite 24 Proline Promag P 100 Anschlussvariante EtherNet/IP Bestellmerkmal "Ausgang", Option N Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgang versorgung Option A Gerätestecker Klemmen • Option L: Stecker M12x1 + Gewinde NPT ½"...
  • Seite 25 Proline Promag P 100 Anschlussvariante PROFINET Bestellmerkmal "Ausgang", Option R Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgang versorgung Option A Gerätestecker Klemmen • Option L: Stecker M12x1 + Gewinde NPT ½"...
  • Seite 26 Proline Promag P 100 Versorgungsspannung Für alle Anschlussvarianten (geräteseitig), männlicher Anschluss (Stecker) Belegung DC 24 V Nicht belegt Nicht belegt DC 24 V Erdung/Schirmung A0029042 Codierung Stecker/Buchse Stecker Anschluss für Schutzleiter und oder Schirmung von der Versorgungsspannung wenn vorhanden. Nicht bei Option C "Ultrakompakt, hygienisch, rostfrei".
  • Seite 27 Proline Promag P 100 Gerätestecker für Signalübertragung (geräteseitig) Belegung Nicht belegt PROFIBUS DP Nicht belegt PROFIBUS DP Schirmung A0016811 Codierung Stecker/Buchse Buchse Anschluss für Kabelschirm (IO-Signale) wenn vorhanden. Nicht bei Option C "Ultrakompakt, hygienisch, rostfrei". Hinweis: Die Überwurfmutter des M12-Kabels ist metallisch mit dem Umformergehäuse verbun- den.
  • Seite 28 Proline Promag P 100  • Die Überwurfmutter des M12-Kabels ist metallisch mit dem Umformergehäuse verbunden. • Als Stecker wird empfohlen: • Binder, Serie 763, Teilenr. 99 3729 810 04 • Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q • Beim Geräteeinsatz im explosionsgefährdeten Bereich: Entsprechend zertifizierten Stecker verwen- den.
  • Seite 29 Proline Promag P 100 Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen. • Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspei- cher (HistoROM DAT) erhalten. • Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert. Elektrischer Anschluss...
  • Seite 30 Proline Promag P 100 Stromausgang 4 … 20 mA HART A0055862  8 Anschlussbeispiel für 4 … 20 mA Stromausgang mit HART (aktiv) Automatisierungssystem mit 4 … 20 mA Stromeingang mit HART (z. B. SPS) Optionales Anzeigeinstrument: Maximale Bürde beachten Messumformer mit 4 … 20 mA Stromausgang mit HART (aktiv) Kabelschirm einseitig erden.
  • Seite 31 Proline Promag P 100 Klemmen Messumformer Federkraftklemmen für Aderquerschnitte 0,5 … 2,5 mm (20 … 14 AWG) Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel Ø 6 … 12 mm (0,24 … 0,47 in) • Gewinde für Kabeleinführung: • M20 •...
  • Seite 32 Proline Promag P 100 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an DIN EN 29104, zukünftig ISO 20456 • Wasser, typisch +15 … +45 °C (+59 … +113 °F); 0,5 … 7 bar (73 … 101 psi) • Angaben gemäß Kalibrierprotokoll •...
  • Seite 33 Proline Promag P 100 Einfluss Umgebungstempe- Stromausgang ratur v.M. = vom Messwert Temperaturkoeffizient Max. ±0,005 % v.M./°C Impuls-/Frequenzausgang Temperaturkoeffizient Kein zusätzlicher Effekt. In Genauigkeit enthalten. Montage Montageort • Gerät nicht am höchsten Punkt der Rohrleitung einbauen. • Gerät nicht vor einem freien Rohrauslauf in einer Fallleitung einbauen.
  • Seite 34 Proline Promag P 100 Einbau vor einer Fallleitung HINWEIS Unterdruck im Messrohr kann die Messrohrauskleidung beschädigen! ‣ Bei Einbau vor Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Gerät einen Siphon mit einem Belüftungsventil einbauen. Diese Anordnung verhindert ein Abreißen des Flüssigkeitsstromes und Lufteinschlüsse.
  • Seite 35 Proline Promag P 100 HINWEIS Beschädigung des Geräts! Bei falscher Abstützung können das Messaufnehmergehäuse eingedrückt und die innenliegenden Magnetspulen beschädigt werden. ‣ Abstützungen nur an den Rohrleitungsflanschen anbringen. A0041087 Einbau bei Rohrschwingungen HINWEIS Rohrschwingungen können das Gerät beschädigen! ‣ Gerät keinen starken Schwingungen aussetzen.
  • Seite 36 Proline Promag P 100 Einbaulage Die Pfeilrichtung auf dem Typenschild hilft, das Messgerät entsprechend der Durchflussrichtung ein- zubauen (Fließrichtung des Messstoffs durch die Rohrleitung). Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumformer oben A0015589 2) 3) Horizontale Einbaulage Messumformer unten...
  • Seite 37 Proline Promag P 100 A0029344 MSÜ-Elektrode für die Leerrohrüberwachung Messelektroden für die Signalerfassung Bezugselektrode für den Potenzialausgleich Messgeräte mit den Elektroden aus Tantal oder Platin können ohne MSÜ-Elektrode bestellt werden. In dem Fall erfolgt die Leerrohrüberwachung über die Messelektroden. Ein- und Auslaufstrecken Einbau mit Ein- und Auslaufstrecken Einbau mit Bögen, Pumpen oder Ventilen...
  • Seite 38 Proline Promag P 100 ≥ 0 × DN Einbau nach Pumpen Einbau vor Ventilen Einbau nach Ventilen Anpassungsstücke Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppel- flansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem...
  • Seite 39 Proline Promag P 100 Messaufnehmer • Werkstoff Prozessanschluss, Kohlenstoffstahl: –10 … +60 °C (+14 … +140 °F) • Werkstoff Prozessanschluss, Rostfreier Stahl: –40 … +60 °C (–40 … +140 °F) Messrohrauskleidung Den zulässigen Temperaturbereich der Messrohrauskleidung nicht über- oder unterschreiten .
  • Seite 40 Proline Promag P 100 Prozess Messstofftemperaturbereich Im eichpflichtigen Verkehr beträgt die zugelassene Messstofftemperatur 0 … +50 °C (+32 … +122 °F). Leitfähigkeit ≥5 μS/cm für Flüssigkeiten im Allgemeinen. Durchflussgrenze Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des Messaufneh- mers. Die optimale Fließgeschwindigkeit liegt zwischen 2 … 3 m/s (6,56 … 9,84 ft/s). Die Durch- flussgeschwindigkeit (v) zusätzlich auf die physikalischen Eigenschaften des Messstoffs abstimmen:...
  • Seite 41 Proline Promag P 100 Bestellmerkmal "Gehäuse", Option A "Kompakt, beschichtet Alu" 1) 2) 1) 2) [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 147,5 93,5 147,5 93,5 147,5 93,5 147,5 93,5 147,5 93,5 147,5 93,5 147,5 93,5...
  • Seite 42 Proline Promag P 100 Zubehör Erdungsscheibe für Flanschanschluss DN ≤ 300 (12") 350 14 ") ≥ 6.5 (0.26) 9 (0.35) t = 2 (0.08) t = 2 (0.08) A0042090 EN (DIN), JIS, AS PFA, PTFE [mm] [mm] [mm] [mm] [mm]...
  • Seite 43 Proline Promag P 100 Abmessungen in US-Einhei- Abmessungen in US-Einheiten A0019491 Bestellmerkmal "Gehäuse", Option A "Kompakt, beschichtet Alu" 1) 2) 1) 2) [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ½ 5,35 5,81 3,68 2,13 7,76 3,31...
  • Seite 44 Proline Promag P 100 A0019493 1) 2) 1) 2) [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 5,35 5,81 3,68 2,13 15,7 11,1 26,8 22,2 11,4 21,7 5,35 5,81 3,68 2,13 16,7 12,1 28,9 24,3 11,4 23,6...
  • Seite 45 Proline Promag P 100 ASME PFA, PTFE [in] [in] [in] [in] [in] ½ 0,63 1,69 2,42 2,87 1,02 2,44 3,05 3,44 1 ½ 1,61 3,23 3,98 4,06 2,05 3,98 4,55 4,25 3,15 5,16 6,08 5,31 4,09 6,14 7,34 6,02 6,22...
  • Seite 46 Proline Promag P 100 Nennweite EN (DIN), AS ASME [mm] [in] Druckstufe [kg] Druckstufe [kg] Druckstufe [kg] PN 10 Class 150 70,3 PN 10 Class 150 PN 10 Class 150 PN 10 Class 150 PN 10 Class 150 PN 10 Class 150 Bei Flanschen nach AS sind nur DN 25 und 50 verfügbar.
  • Seite 47 Proline Promag P 100 Nennweite Druckstufe Innendurchmesser Prozessanschluss ASME AS 2129 AS 4087 PTFE (DIN) [mm] [in] [bar] [psi] [bar] [bar] [bar] [mm] [in] [mm] [in] PN 10 Class 150 – – 7,91 7,95 PN 10 Class 150 – –...
  • Seite 48 Proline Promag P 100 Messaufnehmergehäuse • DN 15 … 300 (½ … 12") Alu-Halbschalen-Gehäuse, Aluminium, AlSi10Mg, beschichtet • DN 350 … 600 (14 … 24") Voll verschweißtes Gehäuse aus Kohlenstoffstahl mit Schutzlackierung Messrohre Rostfreier Stahl, 1.4301/304/1.4306/304L Bei Flanschwerkstoff aus Kohlenstoff mit Al/Zn-Schutzbeschichtung (DN 15…300 (½…12")) oder Schutzlackierung (DN 350…600 (14…24"))
  • Seite 49 Proline Promag P 100 Oberflächenrauheit Elektroden aus rostfreiem Stahl, 1.4435 (F316L); Alloy C22, 2.4602 (UNS N06022); Platin; Tantal; Titan: ≤ 0,3 … 0,5 µm (11,8 … 19,7 µin) (Alle Angaben beziehen sich auf messstoffberührende Teile) Messrohrauskleidung mit PFA: ≤ 0,4 µm (15,7 µin) (Alle Angaben beziehen sich auf messstoffberührende Teile)
  • Seite 50 Proline Promag P 100 A0028747  13 Möglichkeiten der Fernbedienung via HART-Protokoll Automatisierungssystem (z.B. SPS) Field Communicator 475 Computer mit Bedientool (z.B. FieldCare, AMS Device Manager, SIMATIC PDM) Commubox FXA195 (USB) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 VIATOR Bluetooth-Modem mit Anschlusskabel...
  • Seite 51 Proline Promag P 100 Sterntopologie A0032078  15 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Sterntopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B.
  • Seite 52 Proline Promag P 100 Serviceschnittstelle Via Service-Schnittstelle (CDI-RJ45) Diese Kommunikationsschnittstelle ist bei folgender Geräteausführung vorhanden: • Bestellmerkmal "Ausgang", Option B: 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang • Bestellmerkmal "Ausgang", Option L: PROFIBUS DP • Bestellmerkmal "Ausgang", Option N: EtherNet/IP • Bestellmerkmal "Ausgang", Option R: PROFINET...
  • Seite 53 Proline Promag P 100 EtherNet/IP A0016940  19 Anschluss bei Bestellmerkmal "Ausgang", Option N: EtherNet/IP Service-Schnittstelle (CDI-RJ45) und EtherNet/IP-Schnittstelle des Messgeräts mit Zugriff auf integrierten Webserver Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder mit Bedien- tool "FieldCare"...
  • Seite 54 Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnungen (Statu- tory Instruments). Diese sind zusammen mit den zugewiesenen Normen in der entsprechenden UKCA-Konformitätserklärung aufgeführt. Durch Selektion der Bestelloption zur UKCA-Kennzeich- nung bestätigt Endress+Hauser die erfolgreiche Prüfung und Bewertung des Geräts mit der Anbrin- gung der UKCA-Kennzeichnung. Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd.
  • Seite 55 Proline Promag P 100 Ex nA Kategorie Zündschutzart II3G Ex nA IIC T6-T1 Gc cCSAus Aktuell sind die folgenden Ex-Ausführungen lieferbar: Kategorie Zündschutzart Class I Division 2 Groups ABCD NI (Non-incentive version), NIFW-Parameter Entity- und NIFW-Parameter gemäß Control Drawings Zertifizierung HART HART Schnittstelle Das Messgerät ist von der FieldComm Group zertifiziert und registriert.
  • Seite 56 • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) PESR/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundle- genden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
  • Seite 57 Detaillierte Angaben: Sonderdokumentation zum Gerät. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
  • Seite 58 Betriebsanleitung BA00061S Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
  • Seite 59 Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Ergänzende Informationen zu Semistandard-Optionen sind in der zugehörigen Sonderdoku- mentation in der TSP-Datenbank verfügbar.
  • Seite 60 Proline Promag P 100 Einbauanleitung Inhalt Bemerkung Einbauanleitung für Ersatzteilsets und Zubehör Dokumentationscode: Bei den Zubehörteilen jeweils angegeben →  57. Eingetragene Marken HART® Eingetragene Marke der FieldComm Group, Austin, Texas, USA PROFIBUS® Eingetragene Marke der PROFIBUS Nutzerorganisation e.V., Karlsruhe, Deutschland Modbus®...
