Schutzart Sicherstellen - Endress+Hauser Proline Promag P 100 HART Betriebsanleitung

Proline Promag P 100 HART
Endress+Hauser
Rohrleitung mit Kathodenschutzeinrichtung
Diese Anschlussart erfolgt nur, wenn die folgenden beiden Bedingungen erfüllt sind:
• Metallischer Rohrleitung ohne Auskleidung oder Rohrleitung mit elektrisch leitender
Auskleidung
• Kathodenschutz ist in den Personenschutz integriert

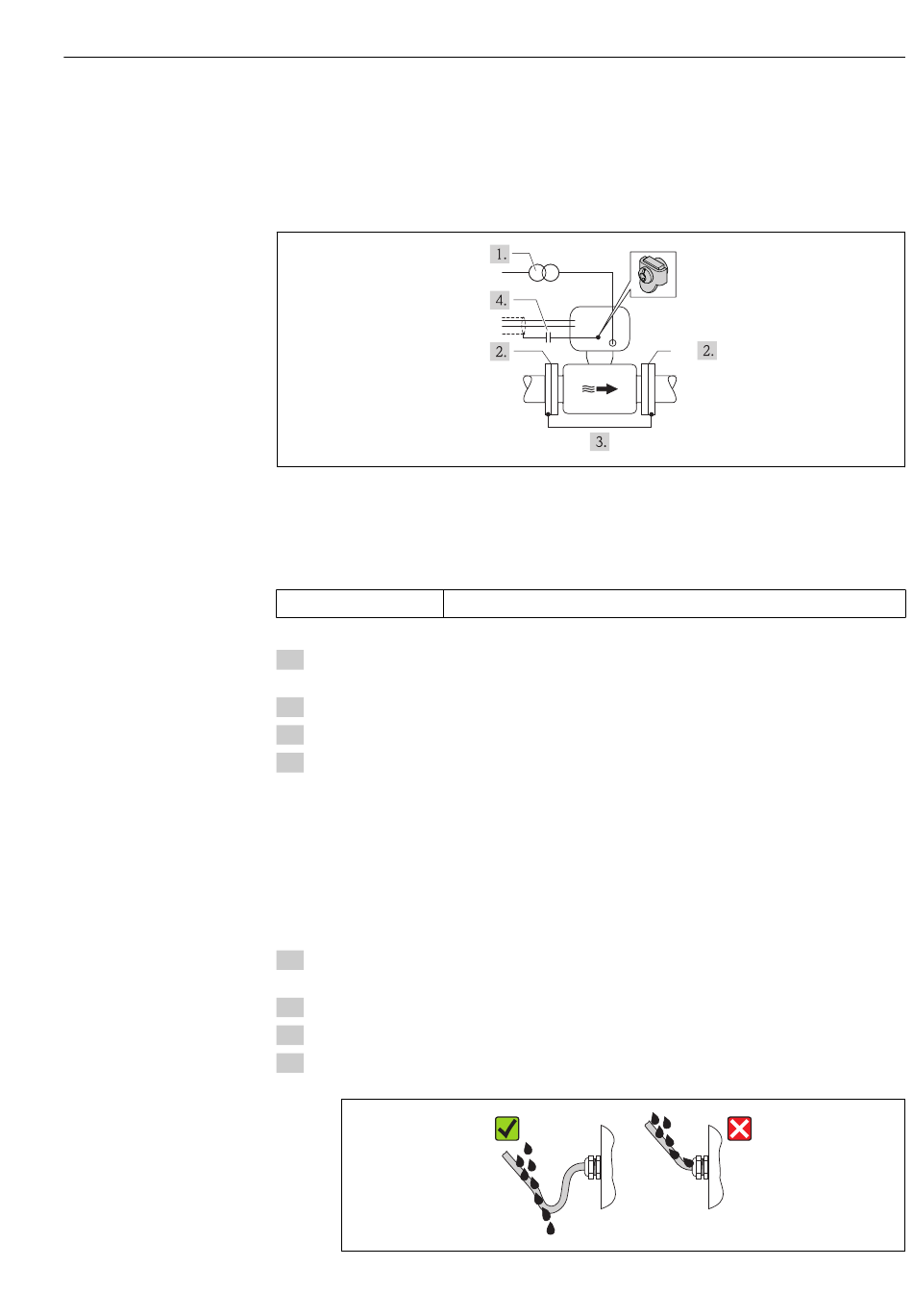

 13 Potenzialausgleich und Kathodenschutz
1 Trenntransformator Energieversorgung
2 Elektrisch isoliert zur Rohrleitung
3 Kondensator
Erdungskabel
Kupferdraht, mindestens 6 mm
1. Messgerät potenzialfrei gegenüber Schutzerde an die Energieversorgung anschlie-
ßen.
2. Messaufnehmer elektrisch isoliert in die Rohrleitung einbauen.
3. Die beiden Flansche der Rohrleitung über ein Erdungskabel miteinander verbinden.
4. Abschirmung der Signalleitungen über einen Kondensator führen.
7.3

Schutzart sicherstellen

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclos-
ure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls
die Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.
4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").

1 /
3 /
+
–
2 /
2
(0,0093 in
Elektrischer Anschluss
2 /
2
)
A0016319
A0013960
33
