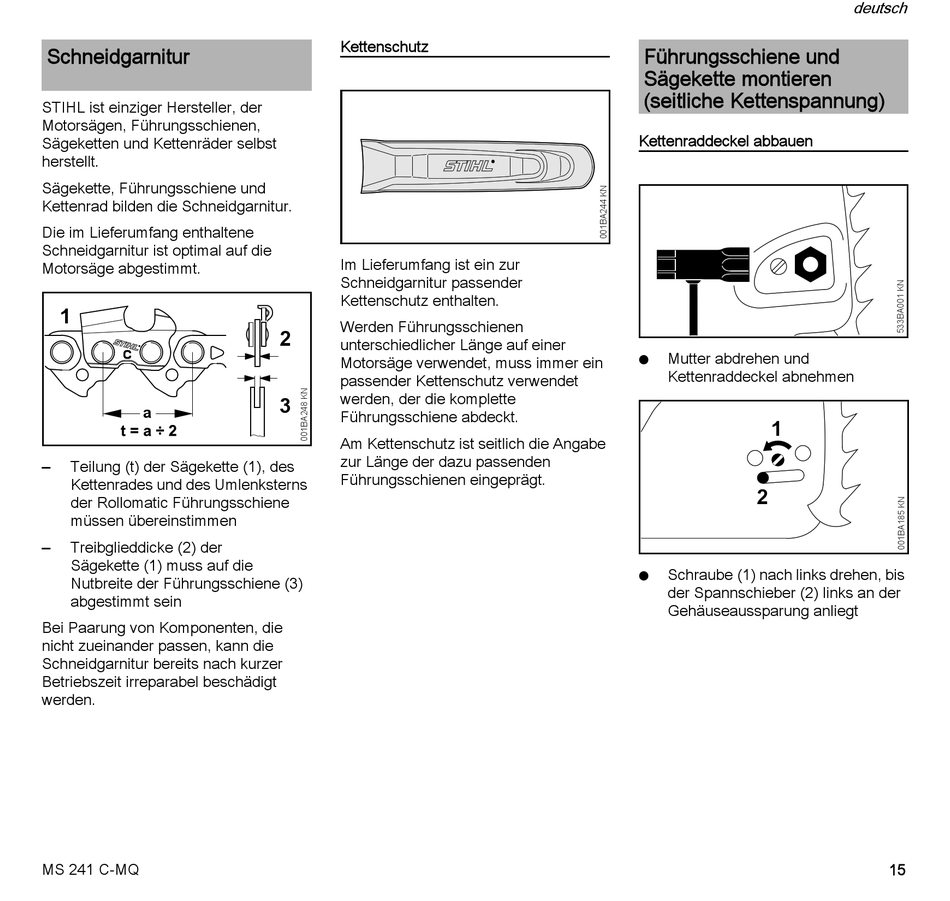

Schneidgarnitur

STIHL ist einziger Hersteller, der
Motorsägen, Führungsschienen,
Sägeketten und Kettenräder selbst
herstellt.
Sägekette, Führungsschiene und
Kettenrad bilden die Schneidgarnitur.
Die im Lieferumfang enthaltene
Schneidgarnitur ist optimal auf die
Motorsäge abgestimmt.
1
a
Teilung (t) der Sägekette (1), des
–
Kettenrades und des Umlenksterns
der Rollomatic Führungsschiene
müssen übereinstimmen
Treibglieddicke (2) der
–
Sägekette (1) muss auf die
Nutbreite der Führungsschiene (3)
abgestimmt sein
Bei Paarung von Komponenten, die
nicht zueinander passen, kann die
Schneidgarnitur bereits nach kurzer
Betriebszeit irreparabel beschädigt
werden.
MS 241 C-MQ
Kettenschutz
Im Lieferumfang ist ein zur
Schneidgarnitur passender
Kettenschutz enthalten.
Werden Führungsschienen
2
unterschiedlicher Länge auf einer
Motorsäge verwendet, muss immer ein
passender Kettenschutz verwendet
werden, der die komplette
3
Führungsschiene abdeckt.
Am Kettenschutz ist seitlich die Angabe
zur Länge der dazu passenden
Führungsschienen eingeprägt.
Führungsschiene und
Sägekette montieren
(seitliche Kettenspannung)
Kettenraddeckel abbauen
Mutter abdrehen und
N
Kettenraddeckel abnehmen
1
2
Schraube (1) nach links drehen, bis
N
der Spannschieber (2) links an der
Gehäuseaussparung anliegt
