Slot- Und Portkodierung - Endress+Hauser Liquiline System CA80PH Betriebsanleitung

Gerätebeschreibung
3.3 Gerätearchitektur
3.3.1

Slot- und Portkodierung

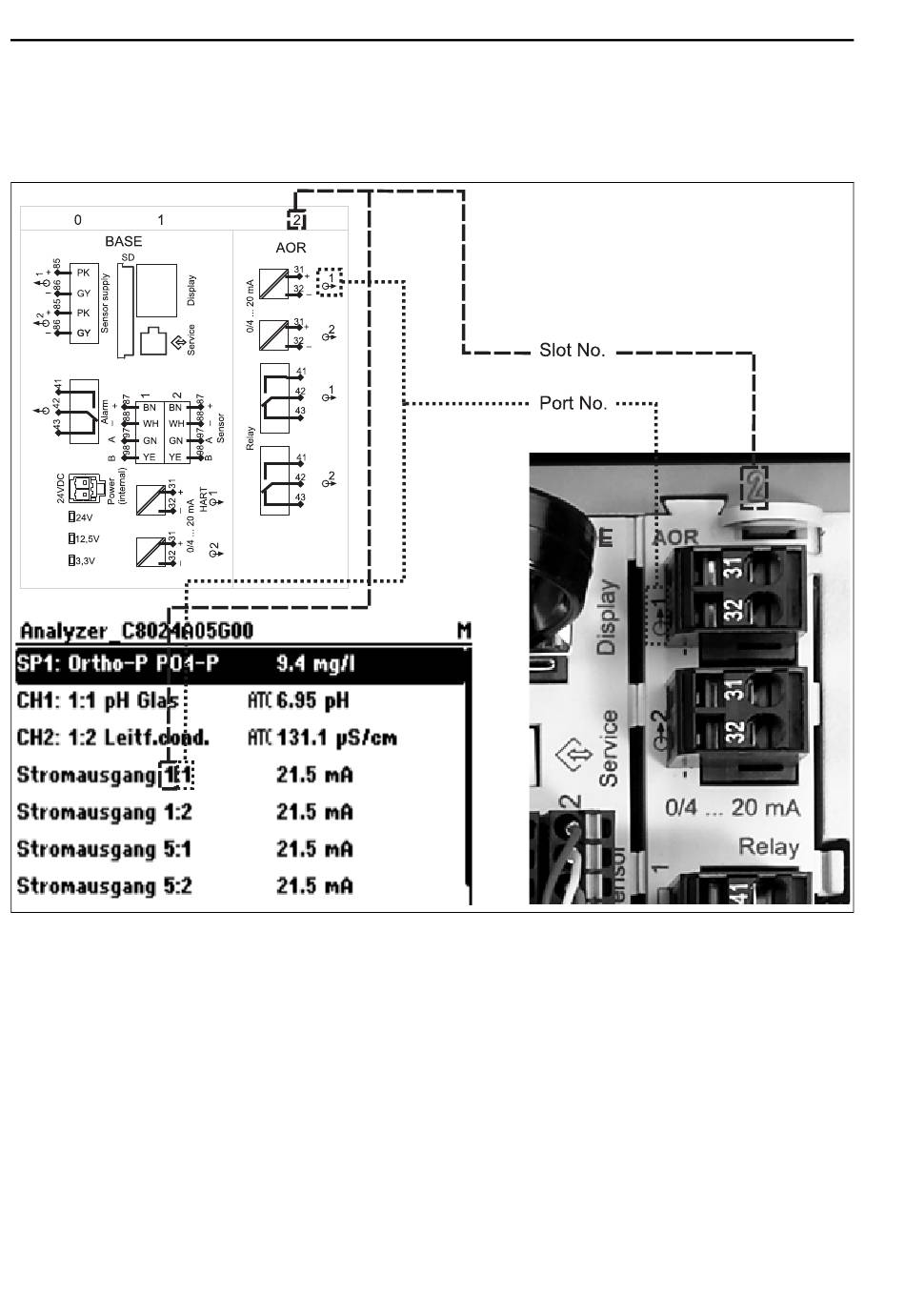

Abb. 8: Slot- und Portkodierung der Hardware und Anzeige am Display
Die Elektronikbestückung folgt einem modularen Konzept:
• Es gibt mehrere Einsteckplätze für Elektronikmodule. Diese werden als "Slots" bezeichnet.
• Die Slots sind im Gehäuse durchnummeriert. Slots 0 und 1 sind immer dem Basismodul vor-
behalten.
Slot 2 ist das Analysatoren-Interfacemodul, wenn keine weiteren Module vorhanden sind.
• Jedes Elektronikmodul hat einen oder mehrere Ein- und Ausgänge oder Relais, hier zusam-
menfassend als "Ports" bezeichnet.
• Ports sind jeweils pro Elektronikmodul durchnummeriert und werden von der Software auto-
matisch erkannt.
