Liquiline System CA80PH
6.7 Kommunikation anschließen
6.7.1 Modul 485

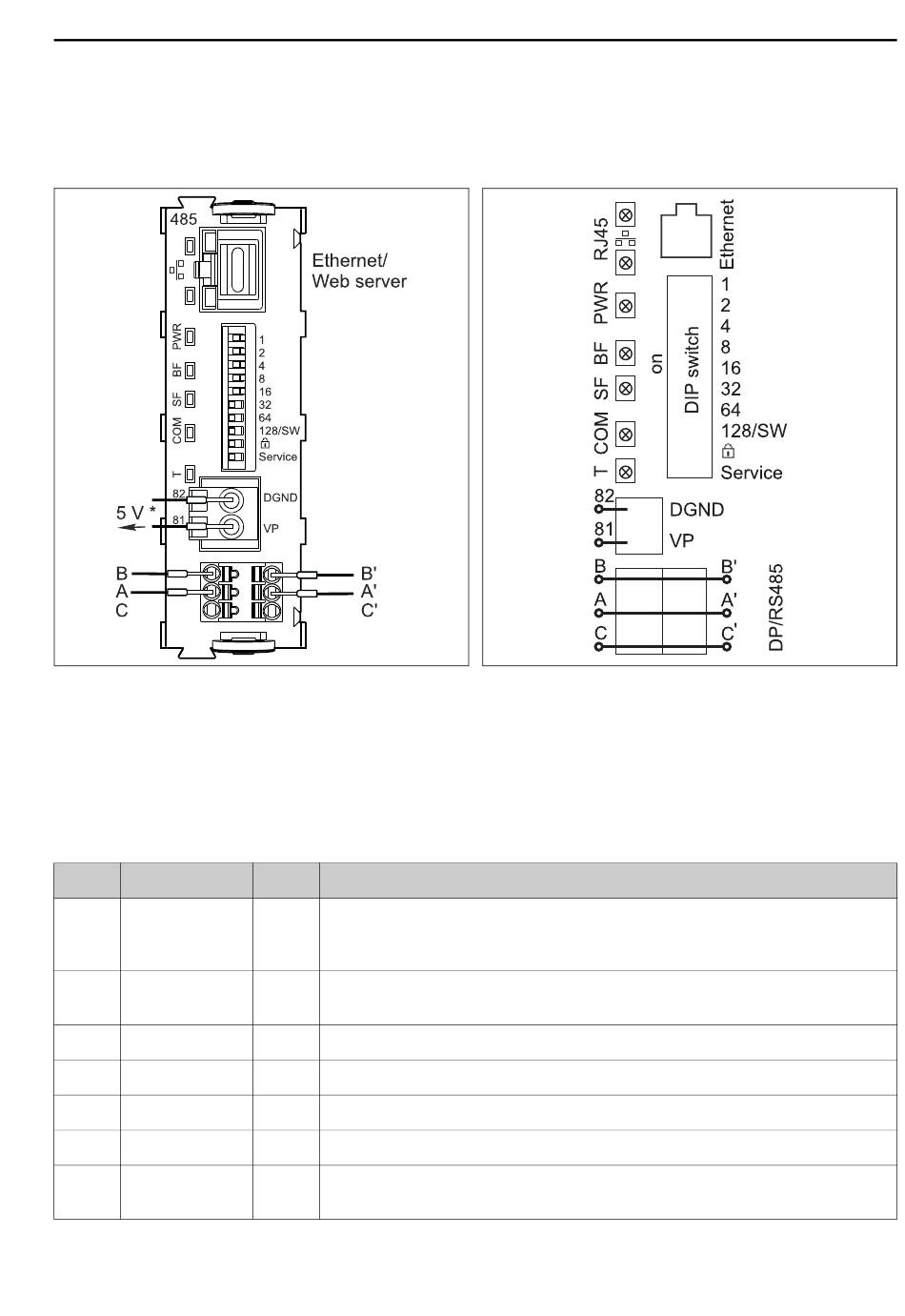

Abb. 53: Busanschlüsse am Modul 485
* Optional zur Versorgung eines externen
Abschlusswiderstands zur Busterminierung
LEDs auf der Modulfront
LED Bezeichnung
RJ45 LNK/ACT
RJ45 10/100
PWR Power
BF Bus failure
SF System failure
COM Communication
T Bus termination
Endress+Hauser
a0016173
Farbe Beschreibung
GN • Aus = Verbindung ist inaktiv
• Ein = Verbindung ist aktiv
• Blinkend = Datenübertragung
YE • Aus = Übertragungsrate 10 MBit/s
• Ein = Übertragungsrate 100 MBit/s
GN Versorgungsspannung liegt an und Modul ist initialisiert
RD Busfehler
RD Gerätefehler
YE Modbus-Telegramm wird empfangen oder versendet
YE • Aus = Keine Terminierung
• Ein = Terminierung wird verwendet
Abb. 54: Anschlussplan Modul 485
Elektrischer Anschluss
a0015762
