Endress+Hauser Liquiline System CA80PH Betriebsanleitung Seite 42

Elektrischer Anschluss
Beispiel: Anschluss der Injektor-Reinigungseinheit Chemoclean CYR10
CA80
41
42
43
41
42
43

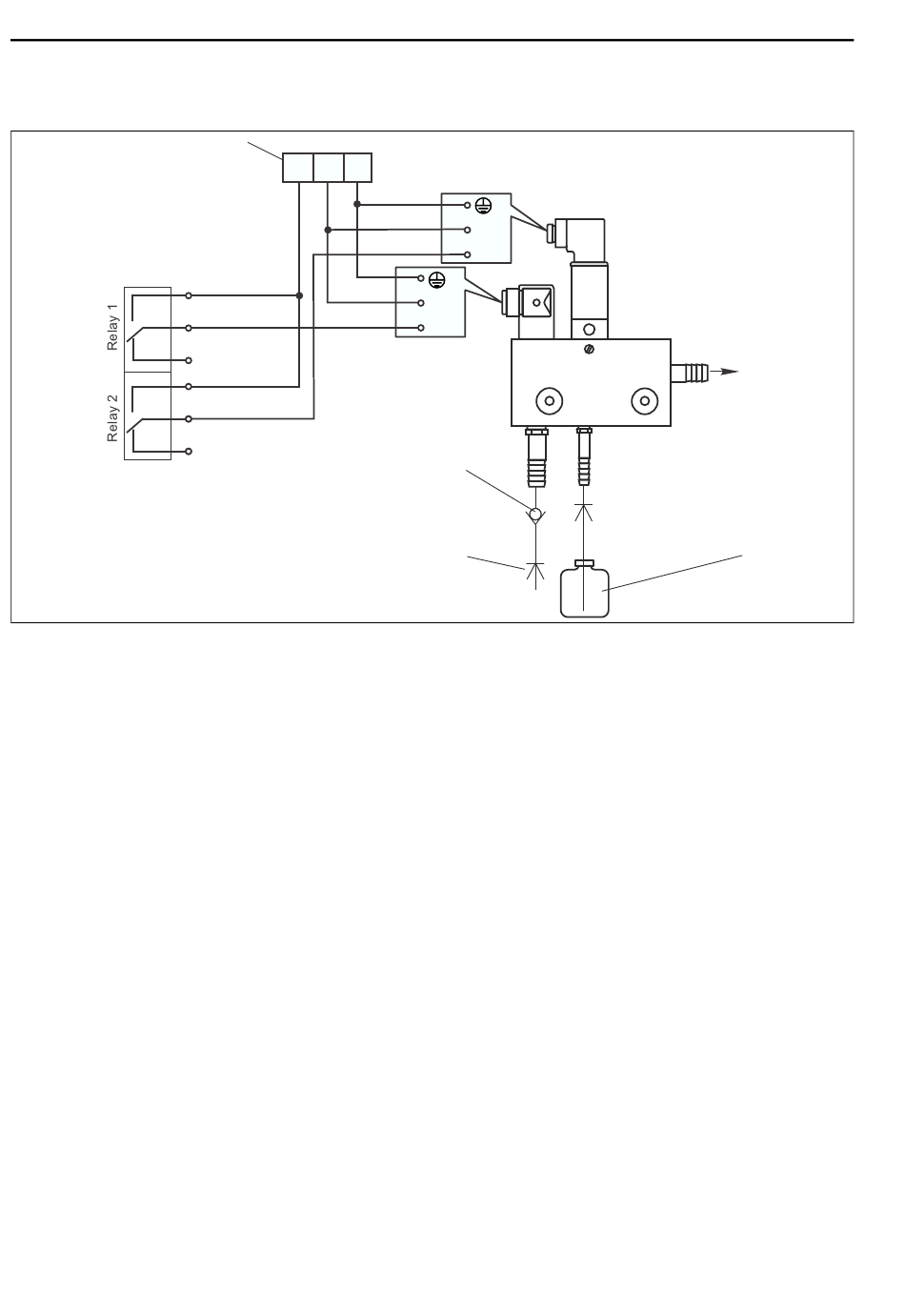

Abb. 52: Anschluss der Injektor-Reinigungseinheit CYR10
1 Externe Spannungsversorgung
2 Reiniger zum Sprühkopf
3 Vorratsbehälter mit Reiniger
4 Treibwasser 2 ... 12 bar (30 ... 180 psi)
5 Rohrtrenner (bauseitig vorzusehen)
42
1
L N PE
CYR10
1
2
1
2
5
4
Liquiline System CA80PH
2
3
a0021354
Endress+Hauser
