Liquiline System CA80SI

Slot- und Portkodierung

Endress+Hauser
SD
+ PK
– GY
+
PK
–
GY GY
+ +
BN BN
WH WH
GN GN
YE YE
+
24V
12,5V
+
3,3V

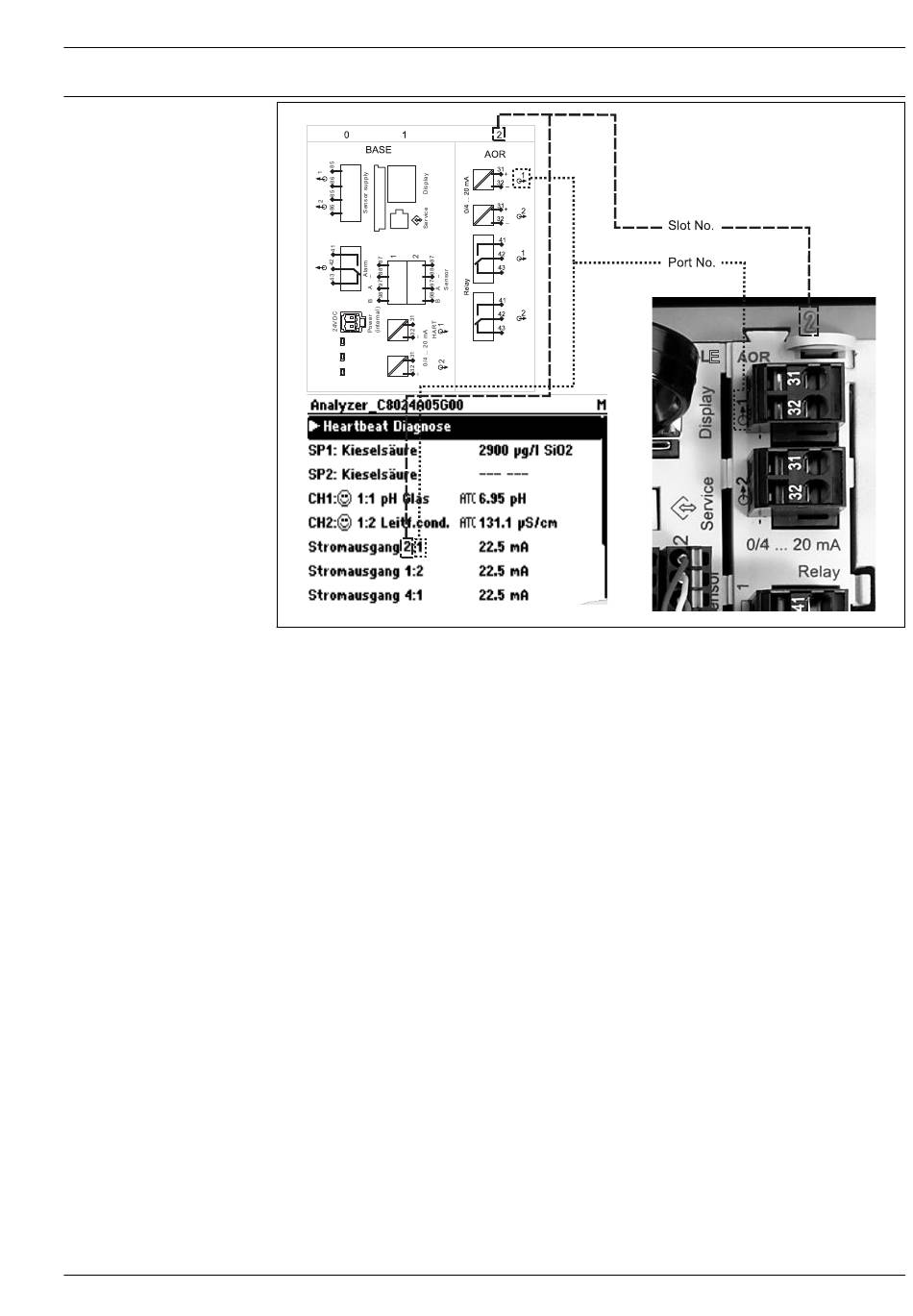

 5 Slot- und Portkodierung der Hardware und Anzeige am Display
Die Elektronikbestückung folgt einem modularen Konzept:
• Mehrere Einsteckplätze für Elektronikmodule sind vorhanden. Diese werden als "Slots" bezeichnet.
• Die Slots sind im Gehäuse durchnummeriert. Slots 0 und 1 sind immer dem Basismodul vorbehal-
ten.
• Jedes Elektronikmodul hat einen oder mehrere Ein- und Ausgänge oder Relais, hier zusammenfas-
send als "Ports" bezeichnet.
• Ports sind jeweils pro Elektronikmodul durchnummeriert. Die Software erkennt die Ports automa-
tisch.
• Ausgänge und Relais erhalten als Bezeichnung ihre Funktion, also z. B. "Stromausgang", und wer-
den in aufsteigender Reihenfolge mit Slot und Portnummern angezeigt.
Beispiel:
Anzeige "Stromausgang 2:1" bedeutet: Slot 2 (z. B. Modul AOR) : Port 1 (Stromausgang 1 des
Moduls AOR)
• Eingänge werden in aufsteigender Reihenfolge "Slot:Portnummer" Messkanälen zugeordnet
Beispiel:
– Anzeige "SP1: bedeutet:
Auf Analysator-Messkanal 1 ist der Probenahmeort SP1 zugeordnet.
– Anzeige für Sensoren "CH1: 1:1 pH Glas" bedeutet:
Kanal 1 (CH1) ist Slot 1 (Basismodul) : Port 1 (Eingang 1) und dort ist ein pH-Glas-Sensor ange-
schlossen.
E
A0037081-DE
