Wartung

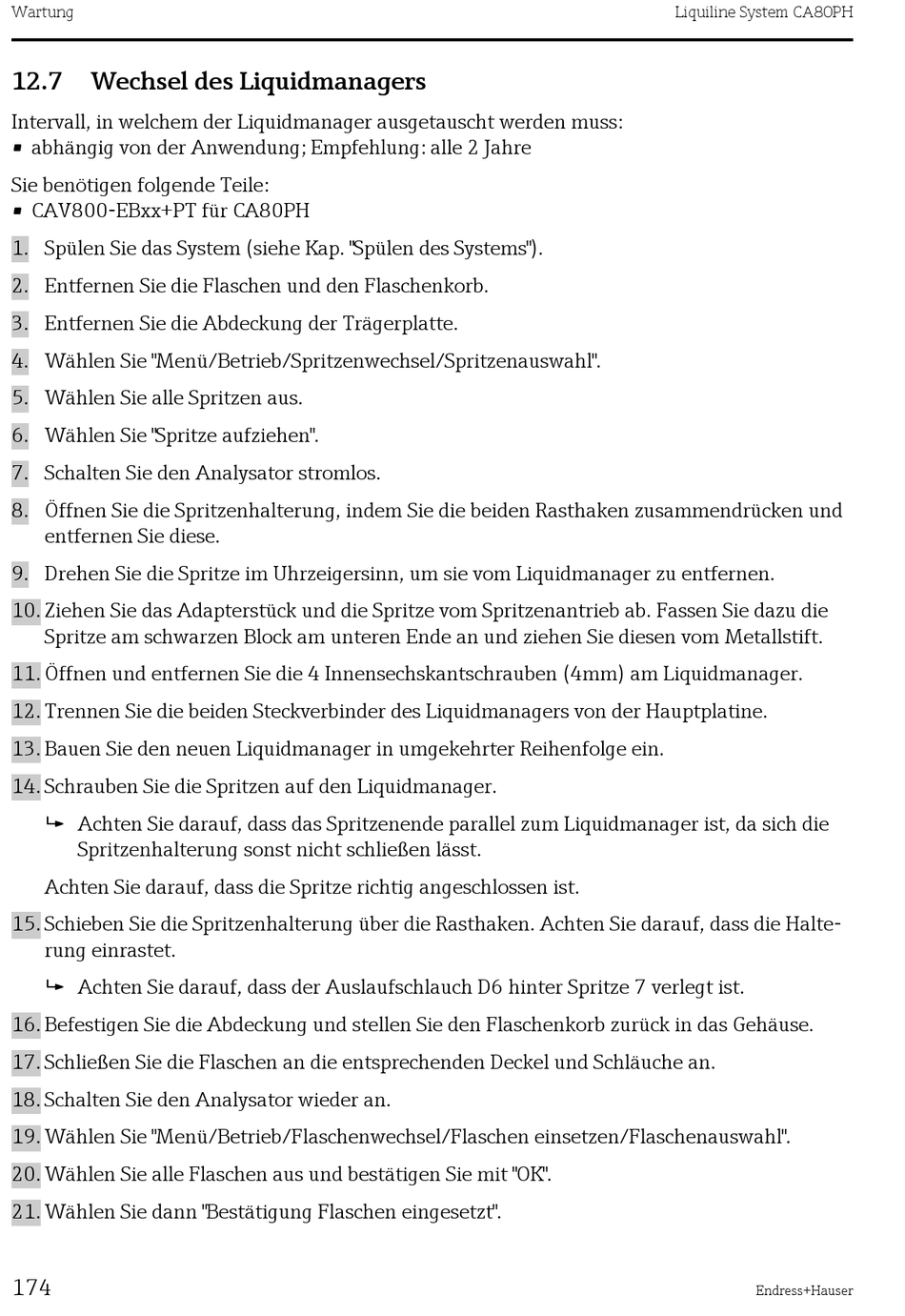

12.7 Wechsel des Liquidmanagers
Intervall, in welchem der Liquidmanager ausgetauscht werden muss:
• abhängig von der Anwendung; Empfehlung: alle 2 Jahre
Sie benötigen folgende Teile:
• CAV800-EBxx+PT für CA80PH
1. Spülen Sie das System (siehe Kap. "Spülen des Systems").
2. Entfernen Sie die Flaschen und den Flaschenkorb.
3. Entfernen Sie die Abdeckung der Trägerplatte.
4. Wählen Sie "Menü/Betrieb/Spritzenwechsel/Spritzenauswahl".
5. Wählen Sie alle Spritzen aus.
6. Wählen Sie "Spritze aufziehen".
7. Schalten Sie den Analysator stromlos.
8. Öffnen Sie die Spritzenhalterung, indem Sie die beiden Rasthaken zusammendrücken und
entfernen Sie diese.
9. Drehen Sie die Spritze im Uhrzeigersinn, um sie vom Liquidmanager zu entfernen.
10. Ziehen Sie das Adapterstück und die Spritze vom Spritzenantrieb ab. Fassen Sie dazu die
Spritze am schwarzen Block am unteren Ende an und ziehen Sie diesen vom Metallstift.
11. Öffnen und entfernen Sie die 4 Innensechskantschrauben (4mm) am Liquidmanager.
12. Trennen Sie die beiden Steckverbinder des Liquidmanagers von der Hauptplatine.
13. Bauen Sie den neuen Liquidmanager in umgekehrter Reihenfolge ein.
14. Schrauben Sie die Spritzen auf den Liquidmanager.
 Achten Sie darauf, dass das Spritzenende parallel zum Liquidmanager ist, da sich die
Spritzenhalterung sonst nicht schließen lässt.
Achten Sie darauf, dass die Spritze richtig angeschlossen ist.
15. Schieben Sie die Spritzenhalterung über die Rasthaken. Achten Sie darauf, dass die Halte-
rung einrastet.
 Achten Sie darauf, dass der Auslaufschlauch D6 hinter Spritze 7 verlegt ist.
16. Befestigen Sie die Abdeckung und stellen Sie den Flaschenkorb zurück in das Gehäuse.
17. Schließen Sie die Flaschen an die entsprechenden Deckel und Schläuche an.
18. Schalten Sie den Analysator wieder an.
19. Wählen Sie "Menü/Betrieb/Flaschenwechsel/Flaschen einsetzen/Flaschenauswahl".
20. Wählen Sie alle Flaschen aus und bestätigen Sie mit "OK".
21. Wählen Sie dann "Bestätigung Flaschen eingesetzt".
