Liquiline System CA80HA

Slot- und Portkodierung

Endress+Hauser

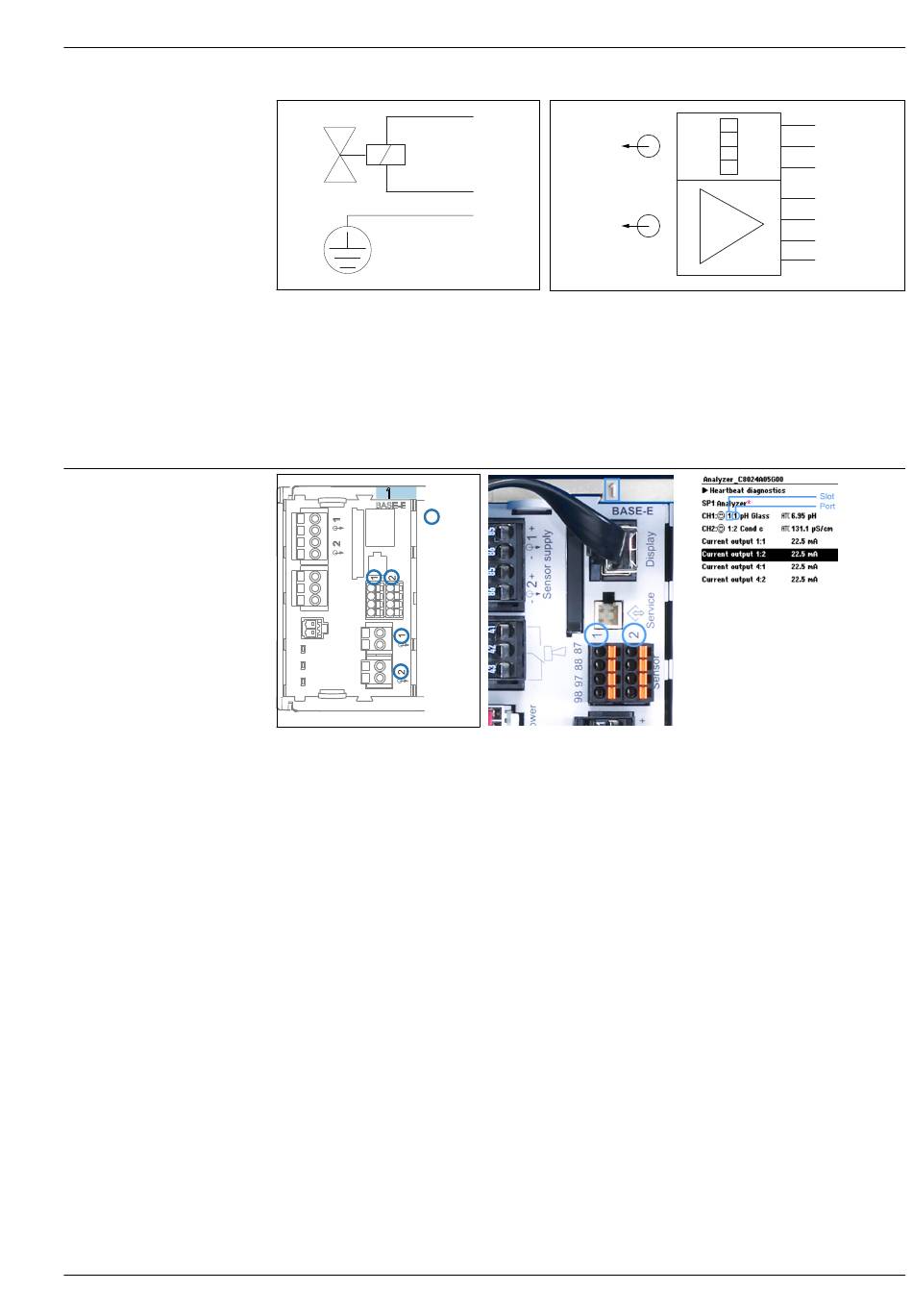

 9 Blockschaltbild Probenvorbereitung
Liquiline System CAT810 mit Reini-
gungsventil
Slot
BASE-E
Ports
 11 Slot- und Portkodierung
• Eingänge werden in aufsteigender Reihenfolge der Slots und Ports den Messkanälen zugeordnet.
Obiges Beispiel:
Anzeige "CH1: 1:1 pH Glass" bedeutet:
Kanal 1 (CH1) ist Slot 1 (Basismodul) : Port 1 (Eingang 1), pH-Glas-Sensor
• Ausgänge und Relais erhalten als Bezeichnung ihre Funktion, also z.B. "Stromausgang", und wer-
den in aufsteigender Reihenfolge mit Slot und Portnummern angezeigt
• Anzeige SP1: Analysator-Messkanal 1 mit Probenahmeort SP1 (Messwertanzeige ist parameter-
spezifisch, ist im Beispiel nicht dargestellt)

Kommunikation und Datenverarbeitung

Kommunikationsarten:
• Feldbusse
• PROFIBUS DP (Profile 3.02)
• Modbus TCP oder RS485
• Konfiguration über Ethernet
• EtherNet/IP
Erweiterungsmodul 485 und Stromausgänge
Für die Kommunikationsarten und Modbus RS485:
Max. 2 Stromausgänge können parallel verwendet werden.
Erweiterungsmodul ETH und Stromausgänge
Kommunikation über Ethernet oder EtherNet/IP
Maximal 4 Stromausgänge können parallel verwendet werden.
L
N
PE
A0023193
 10 Blockschaltbild Probenvorbereitung Liquiline System
CAT820 und CAT860
85, Anschluss 24-V-Spannungsversorgung
86
97, Anschluss Kommunikation
98
2 x Kommunikation via Memosens-Protokoll (1 x optional),
Schlauchheizung
A0040673
 12 Slot- und Portkodierung
L
N
PE
86
85
97
98
 13 Slots und Ports am Display
* Analysatormesswert (parame-
terspezifisch)
A0040672
A0021102
A0040671
