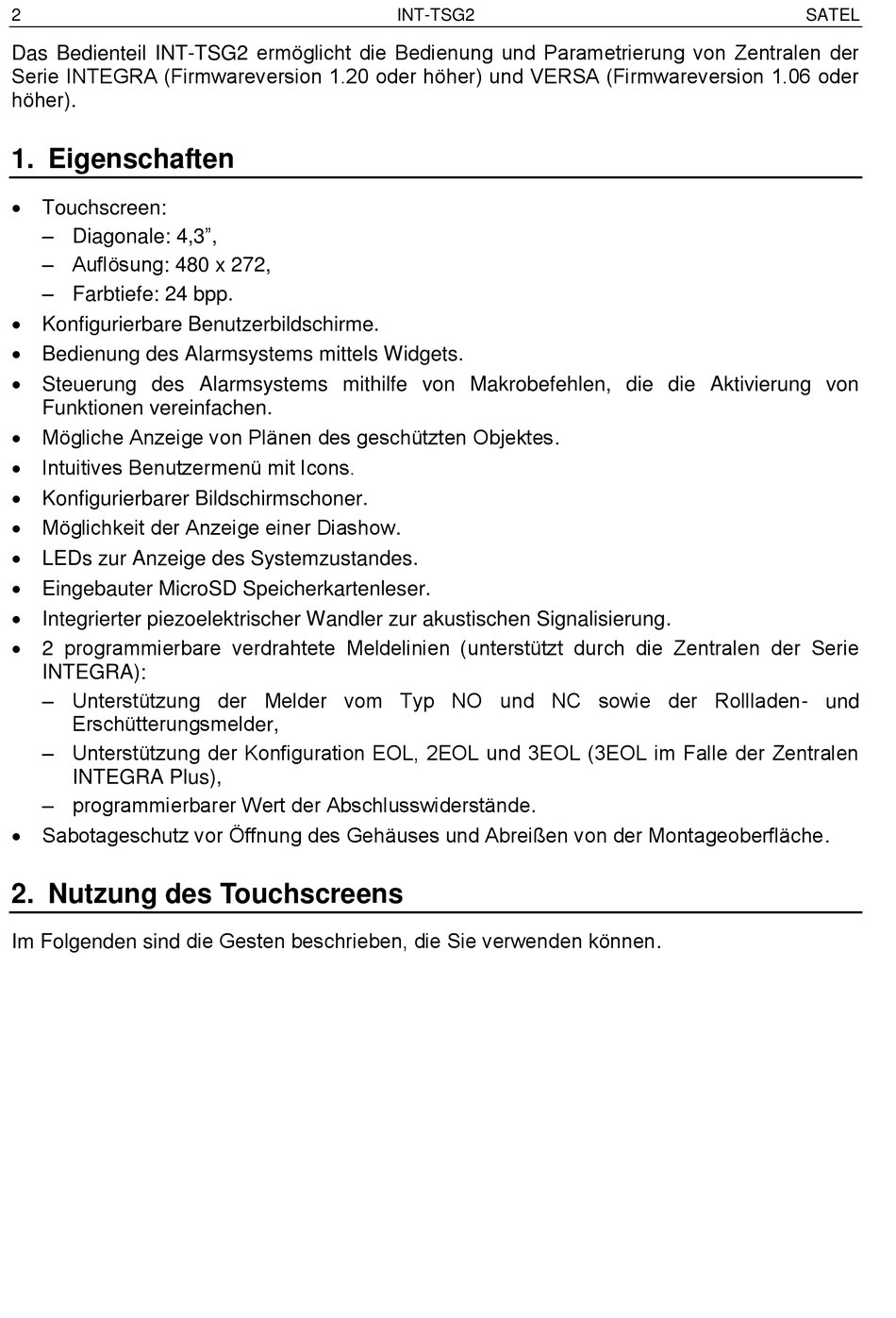

Eigenschaften; Nutzung Des Touchscreens - Satel INT-TSG2 Errichteranleitung

2
Das Bedienteil INT-TSG2 ermöglicht die Bedienung und Parametrierung von Zentralen der
Serie INTEGRA (Firmwareversion 1.20 oder höher) und VERSA (Firmwareversion 1.06 oder
höher).

1. Eigenschaften

 Touchscreen:
– Diagonale: 4,3",
– Auflösung: 480 x 272,
– Farbtiefe: 24 bpp.
 Konfigurierbare Benutzerbildschirme.
 Bedienung des Alarmsystems mittels Widgets.
 Steuerung des Alarmsystems mithilfe von Makrobefehlen, die die Aktivierung von
Funktionen vereinfachen.
 Mögliche Anzeige von Plänen des geschützten Objektes.
 Intuitives Benutzermenü mit Icons.
 Konfigurierbarer Bildschirmschoner.
 Möglichkeit der Anzeige einer Diashow.
 LEDs zur Anzeige des Systemzustandes.
 Eingebauter MicroSD Speicherkartenleser.
 Integrierter piezoelektrischer Wandler zur akustischen Signalisierung.
 2 programmierbare verdrahtete Meldelinien (unterstützt durch die Zentralen der Serie
INTEGRA):
– Unterstützung der Melder vom Typ NO und NC sowie der Rollladen- und
Erschütterungsmelder,
– Unterstützung der Konfiguration EOL, 2EOL und 3EOL (3EOL im Falle der Zentralen
INTEGRA Plus),
– programmierbarer Wert der Abschlusswiderstände.
 Sabotageschutz vor Öffnung des Gehäuses und Abreißen von der Montageoberfläche.

2. Nutzung des Touchscreens

Im Folgenden sind die Gesten beschrieben, die Sie verwenden können.
INT-TSG2 SATEL
