5 Montage
5.1 Montagebedingungen
5.1.1

Montagehinweise

Hygienische Anforderungen
‣
Eine leicht reinigbare Installation gemäß den EHEDG-Anforderungen setzt Totraum-
freiheit voraus.
‣
Ist ein Totraum unvermeidbar, muss dieser so kurz wie möglich sein. Keinesfalls darf
die Länge des Totraums L den Rohrinnendurchmesser D abzüglich des Hülldurchmes-
sers des Geräts d übersteigen. Es gilt die Bedingung L ≤ D – d.
‣
Weiterhin ist der Totraum selbstentleerend auszuführen, sodass weder Produkt noch
Prozessmedien zurückgehalten werden.
‣
Bei Tankeinbau muss die Reinigungsarmatur so angebracht werden, dass der Totraum
direkt ausgespült wird.
‣
Weiterführende Informationen finden sich in den Empfehlungen in EHEDG Dokument
10 und dem Positionspapier: Leicht reinigbare Rohrkupplungen und Prozessanschlüsse.
Für die 3-A konforme Installation muss folgendes beachtet werden:
‣
Nachdem das Gerät montiert wurde, muss die hygienische Integrität sichergestellt wer-
den.
‣
Die Leckagebohrung muss sich am tiefsten Punkt des Geräts befinden.
‣
Es müssen 3-A konforme Prozessanschlüsse eingesetzt werden.
Einbaulagen
Der Sensor muss vollständig in die Flüssigkeit eintauchen. Im Sensorbereich dürfen keine
Luftblasen auftreten.

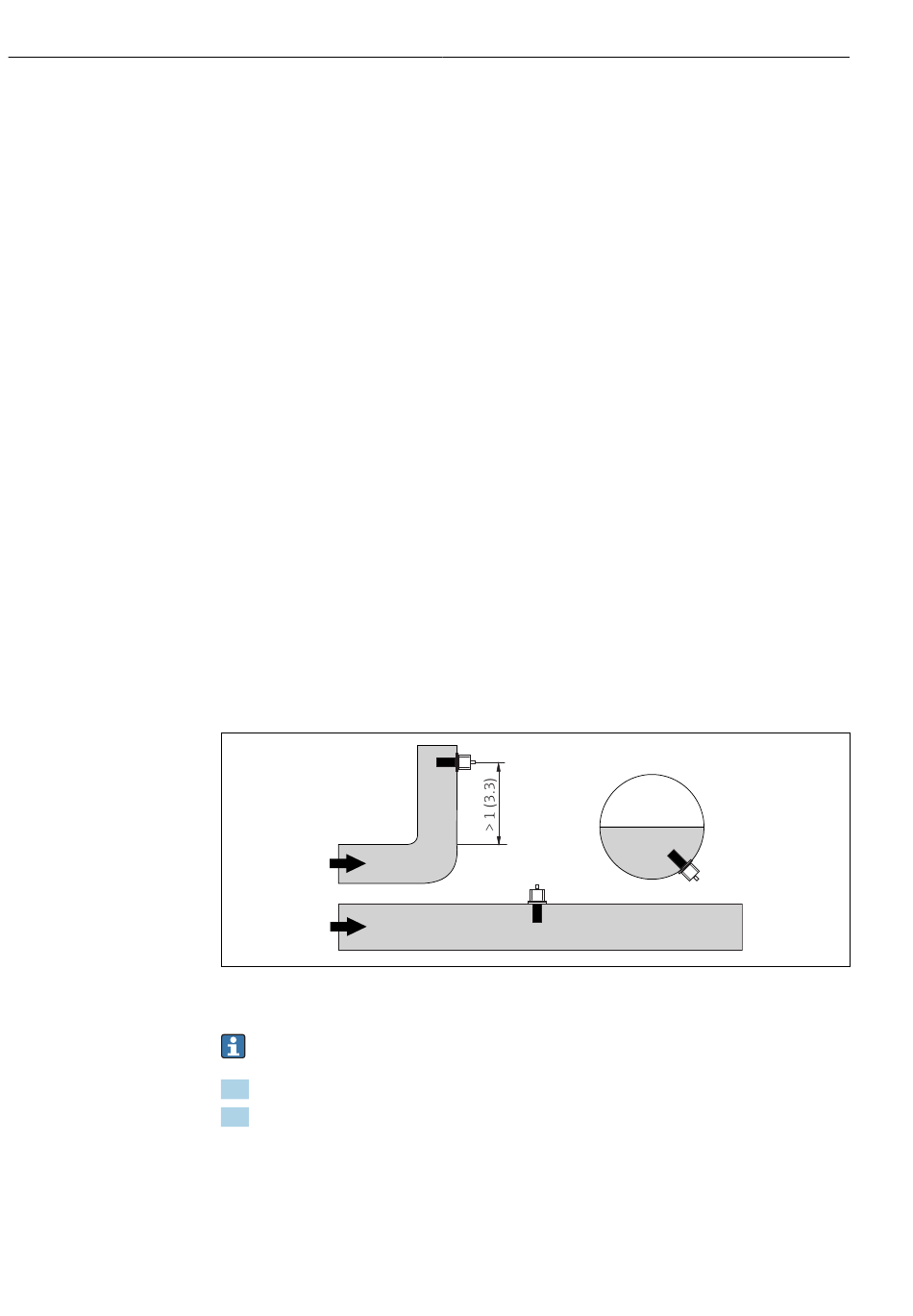

 2 Einbaulagen von Leitfähigkeitssensoren. Maßeinheit: m (ft)
Bei Änderung der Strömungsrichtung (nach Rohrbiegungen) kann es im Medium zu
Verwirbelungen kommen.
1. Den Sensor in mindestens 1 m (3,3 ft) Abstand nach einer Rohrbiegung installieren.
2. Sensor beim Einbau so ausrichten, dass die Durchflussöffnung des Sensors in Strö-
mungsrichtung des Mediums durchflossen wird. Der Sensorkopf muss vollständig in
die Flüssigkeit eintauchen.
Smartec CLD18 IO-Link
